GEFAHR

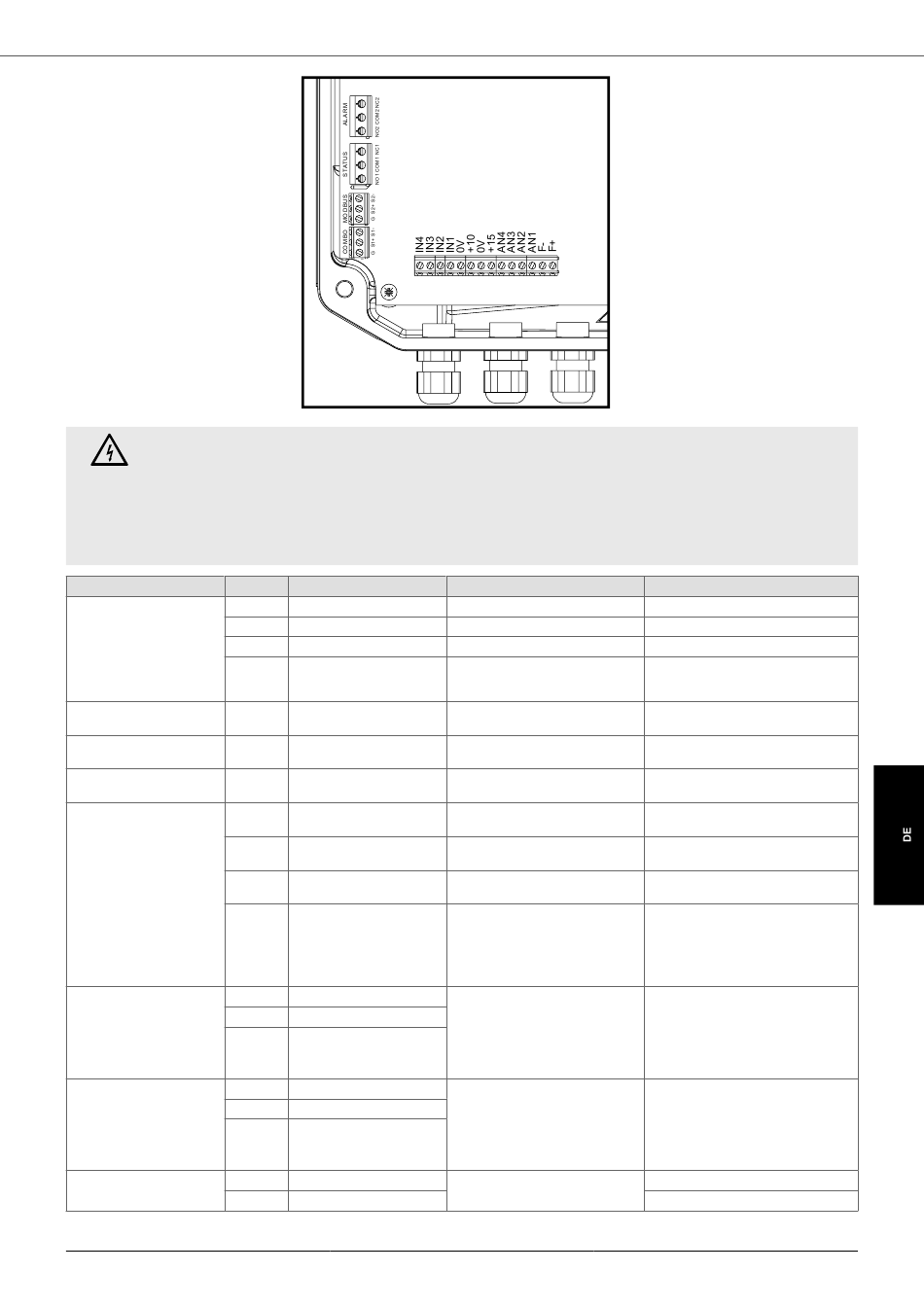

Der Zugriff auf Signal-(Steuer-)Kabel in Geräten der Größe 1 ist nur über die drei M12-Kabelverschraubungen gestattet, da diese im SELV-iso-
lierten Bereich des Geräts positioniert sind, der durch die gepunktete Linie auf der gedruckten Schaltung begrenzt ist.
Der Zugang der Signalkabel über die beiden M20-Kabelverschraubungen, die sich im nicht isolierten POWER-Bereich befinden, setzt sie
dem Risiko des Kontakts mit stromführenden Teilen aus, was die Sicherheit des Benutzers gefährdet und möglicherweise Schäden am Gerät
verursacht.
Sollte es daher erforderlich sein, über eine der M20-Kabelverschraubungen auf die Signalkabel zuzugreifen, liegt es in der Verantwortung
des Installateurs, die verstärkte Isolierung (doppelte Isolierung) der Signalkabel mindestens bis zum gepunkteten SELV-isolierten Bereich zu
gewährleisten.
Typ
Analoge Eingänge AN1
AN2
AN3
AN4
Spannungsversorgung +15V
Spannungsversorgung +10V
Signal GND 0V
Digitale Eingänge IN1
IN2
IN3
IN4
Relaisausgänge NO1
COM1
NC1
Relaisausgänge NO2
COM2
NC2
RS485 Serial S1+
S1-
VS POOL
Eigenschaften
4-20 mA Sensor 1
4-20 mA Sensor 2
0-10 V Externer Einstellwert
0-10 V Externe Frequenz
Externer Einstellwert 2
15 VDC, max 100 mA Stromversorgung für analoge Eingän-
ge 4-20 mA
10 VDC, max 3 mA Stromversorgung für analoge Eingän-
ge 0-10 V
Isoliert Signal GND für analoge und digitale
Eingänge
Aktiv Niedrig Starten und Abstellen des Motors
Aktiv Niedrig Austausch Arbeitsfrequenz 1 und 2
Aktiv Niedrig Austauschhäufigkeit der Arbeiten 1
und 3
Aktiv Niedrig Alarm-Reset
Starten und Abstellen des Motors
Umschalten zwischen Haupt- und
Hilfsregelbetrieb
Normalerweise offen Statusrelais
Häufig
NO1, COM1: Kontakt geschlossen bei
Motorstart.
Normalerweise geschlossen
NC1,COM1: Kontakt geschlossen bei
gestopptem Motor.
Normalerweise offen Alarmrelais
Häufig
NO2,COM2: Kontakt ohne Alarm
geschlossen.
Normalerweise geschlossen
NC2,COM2: Kontakt mit Alarm oder
ohne Strom geschlossen.
Positiv Kommunikation
Negativ
COMBO
Funktionalität
-
-
Nicht als Stromversorgung für digitale
Eingänge verwenden!
Nicht als Stromversorgung für digitale
Eingänge verwenden!
-
Programmierbar als Normalerweise offen
oder Normalerweise geschlossen.
Programmierbar als Normalerweise offen
oder Normalerweise geschlossen.
Programmierbar als Normalerweise offen
oder Normalerweise geschlossen.
Programmierbar als Normalerweise offen
oder Normalerweise geschlossen.
Kontakte ohne Potential
Max. 250 VAC, 2 A
Max. 30 VDC, 2 A
Kontakte ohne Potential
Max. 250 VAC, 2 A
Max. 30 VDC, 2 A
-
-
EMC
LINE
N/L2
L/L1
Anmerkungen
