Pentru dispozitivele invertoare cu alimentare trifazată, se recomandă utilizarea dispozitivelor RCD sensibile atât la curent alternativ, cât și la curent continuu.
Dispozitivele indicate sunt:
• tip B, marcat cu simboluri

7.3. Cabluri de conectare

AVERTISMENT
Cablurile de conectare trebuie să respecte reglementările locale, să aibă o secțiune transversală corespunzătoare și să îndeplinească cerințele
de tensiune, curent și temperatură.

7.3.1. Cabluri de alimentare

Modelul
maximă a cablului de intrare
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
AVERTISMENT
Folosiți întotdeauna cabluri echipate cu șuruburi speciale, eventual furnizate împreună cu produsul.

7.3.2. Cabluri de control

Modelul
Terminale de control pentru toate modelele
AVERTISMENT
Utilizați cablu ecranat pentru cablurile de control.
AVERTISMENT
Folosiți întotdeauna cabluri echipate cu șuruburi speciale, eventual furnizate împreună cu produsul.
7.4. Compatibilitate electromagnetică (EMC)
Dispozitivul îndeplinește cerințele de compatibilitate electromagnetică conform.
Cu toate acestea, pentru a asigura compatibilitatea electromagnetică a sistemului în care este instalat, este necesar să:
• utilizați cabluri de împământare cât mai scurte posibil.
• utilizați cabluri de motor cât mai scurte posibil și protejate cu ecranul conectat la ambele capete.
• Utilizați cabluri de semnal ecranate cu ecranul conectat numai la un capăt.
AVERTISMENT
Instalați cablurile de semnal, motorul și cablurile de alimentare separate unul de celălalt la o distanță de cel puțin 30 cm. Dacă firele de semnal
trebuie să îndeplinească cablurile de alimentare, traver
AVERTISMENT
Este posibil să scoateți conexiunea condensatoarelor filtrului Cy la sol, prin îndepărtarea șuruburilor marcate cu simbolul EMC. În acest fel,
curenții de descărcare la sol datorită filtrului sunt reduse, dar compatibilitatea EMC intrinsecă dispozitivului este pierdută, ceea ce trebuie, prin
urmare, garantat extern
Dacă este instalat într-un sistem IT, se recomandă scoaterea șuruburilor marcate cu simbolul EMC și instalarea unui controler extern de izolație.
Sistemele fotovoltaice se încadrează în categoria IT

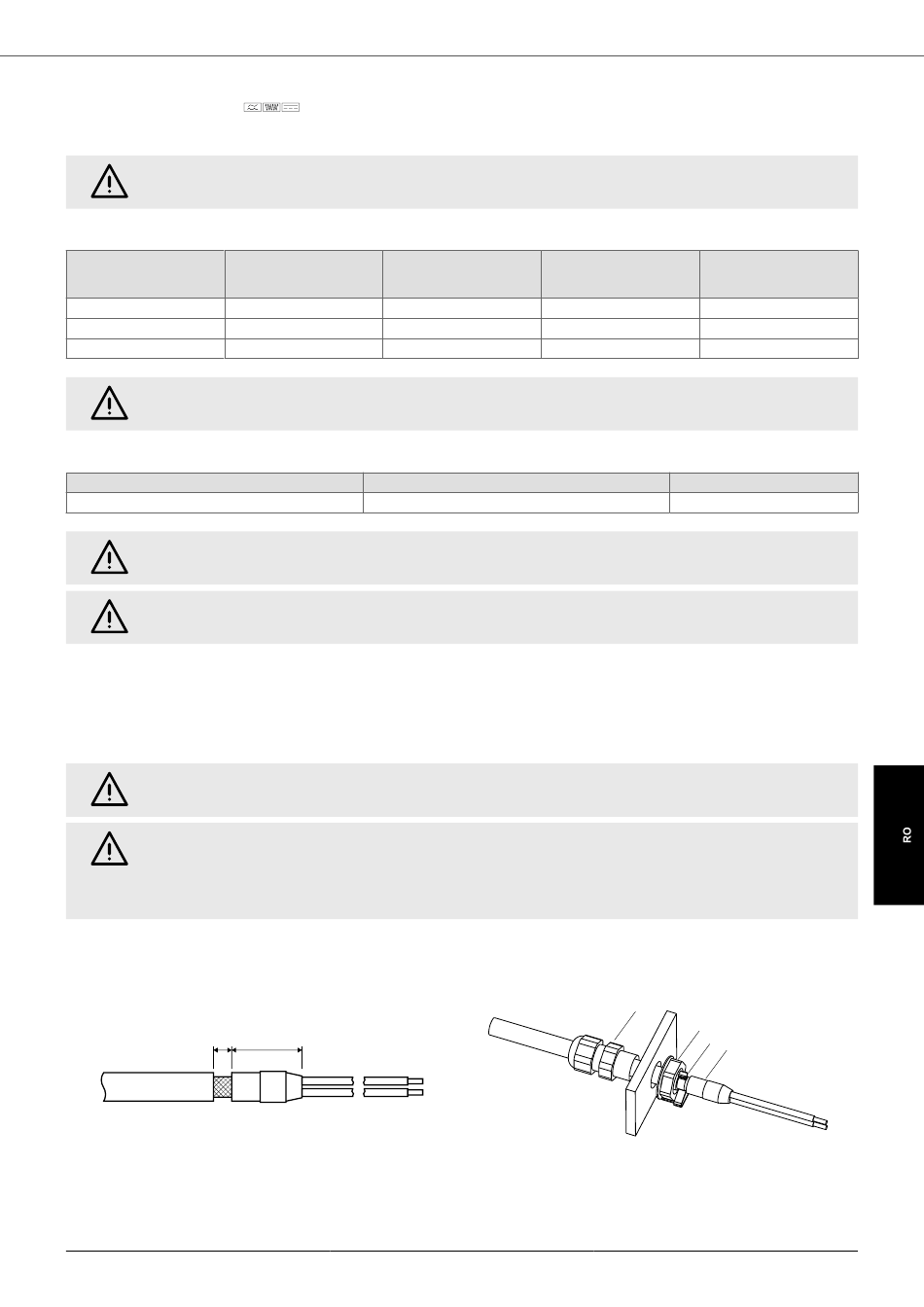

Clemă EMC pentru glandele de cablu
Pentru a asigura împământarea corectă a șosetei atunci când utilizați cabluri ecranate, se recomandă utilizarea clemelor EMC corespunzătoare, așa cum se arată
mai jos.
5
1: Clemă de cablu; 2: Blocutură; 3: clemă EMC; 4: Cablu ecranat

7.5. Conexiuni electrice

Secțiunea transversală Secțiunea transversală
maximă a cablului de ieșire
cu sol
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Secțiunea maximă a cablurilor de control
2
1 mm (16 AWG)
20
VS POOL
Cuplul de strângere a
cablului [Nm]
cu sol
2
-
2
-
2
-
Cuplul de strângere a
cablului de împământare
[Nm]
-
-
-
Cuplu de strângere [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
