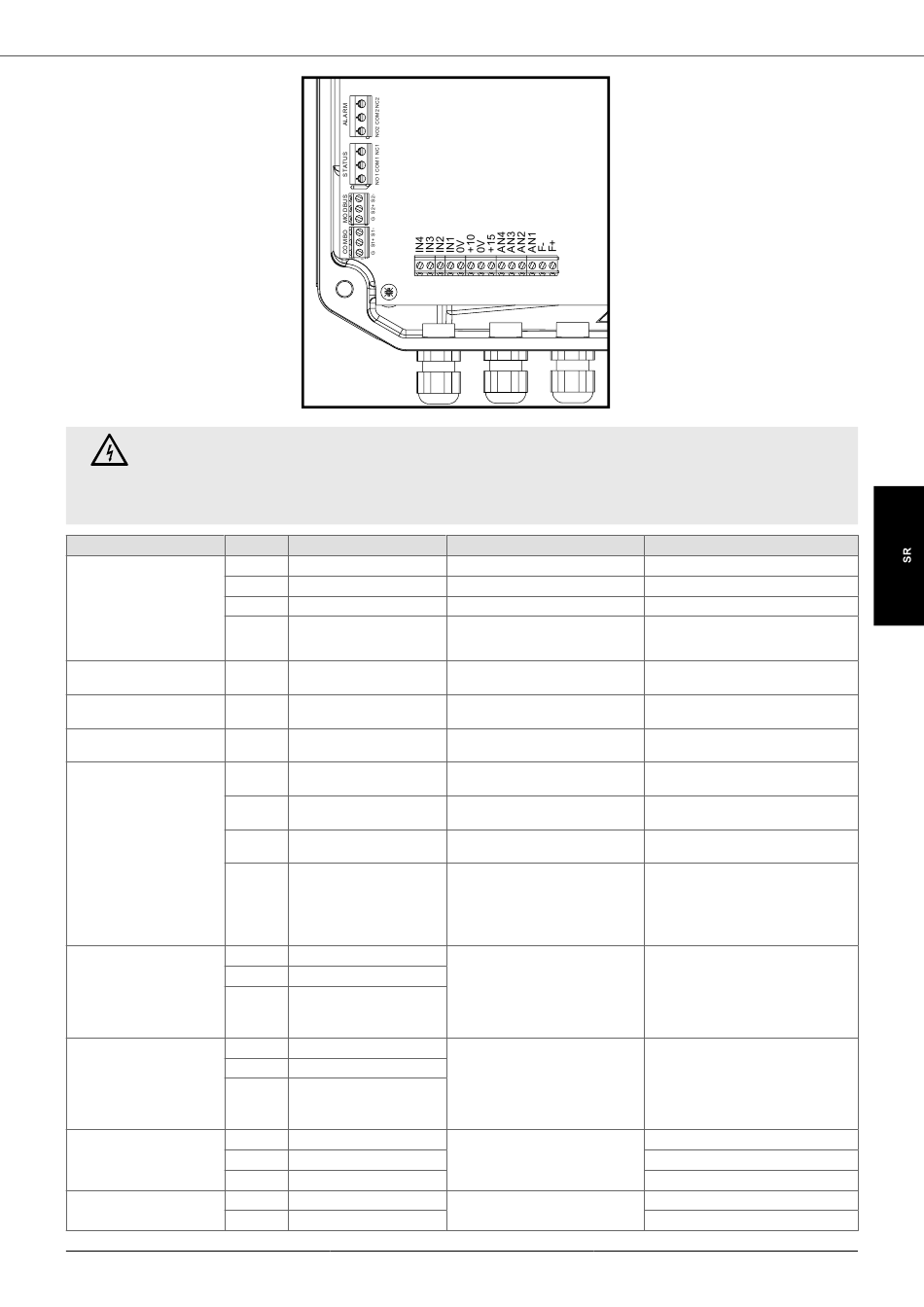

Pristup signalnim (kontrolnim) kablovima uređaja veličine 1 dozvoljen je samo kroz tri kablovske uvodnice M12 jer se nalaze u izolovanom SELV
području uređaja ograničenom isprekidanom linijom prikazanom na štampanoj ploči.
Pristup signalnim kablovima kroz dve kablovske uvodnice M20, smeštene u neizolovanom POVER području, izlaže ih riziku od kontakta sa
delovima pod naponom, ugrožavajući sigurnost korisnika i uzrokujući moguću štetu na uređaju.
Ako je stoga neophodno pristupiti signalnim kablovima kroz jednu od kablovskih uvodnica M20, odgovornost instalatera je da osigura ojačanu
izolaciju (dvostruku izolaciju) signalnih kablova barem do isprekidane SELV izolovane površine.
Tip
Analogni ulazi AN1
AN2
AN3
AN4
Hranjenje +15V
Hranjenje +10V
Signal GND 0V
Digitalni ulazi IN1
IN2
IN3
IN4
Relejni izlazi NO1
COM1
NC1
Relejni izlazi NO2
COM2
NC2
RS485 serijski S1+
S1-
G
RS485 serijski S2+
S2-
VS POOL
Karakteristike
4-20 mA Senzor 1
4-20 mA Senzor 2
0-10 V Spoljna podešena vrednost
0-10 V Spoljna frekvencija
Spoljna podešena vrednost 2
15 VDC, max 100 mA 4-20 mA analogno ulazno napajanje
10 VDC, max 3 mA Napajanje za analogne ulaze 0-10 V
Izolovani GND signal za analogne i digitalne
ulaze
Nisko aktivan Pokretanje i zaustavljanje motora
Nisko aktivan Razmena radne frekvencije 1 i 2
Nisko aktivan Razmena radne frekvencije 1 i 3
Nisko aktivan Resetujte alarme
Pokretanje i zaustavljanje motora
Prebacivanje glavnog i pomoćnog re-
žima upravljanja
Normalno otvoreno STATE relej
Komuna
NO1, COM1: zatvoreni kontakt sa po-
kretnim motorom.
Normalno zatvoreno
NC1, COM1: zatvoreni kontakt sa mo-
torom je zaustavljen.
Normalno otvoreno ALARM relej
Komuna
NO2, COM2: zatvoreni kontakt bez
alarma.
Normalno zatvoreno
NC2, COM2: zatvoreni kontakt sa alar-
mom ili bez napajanja.
Pozitivan Komunikacija
Negativno
COMBO
Serijski GND
Pozitivan Komunikacija
Negativno
MODBUS RTU
Funkcionalnost
-
-
Ne koristite kao napajanje digitalnih ula-
za!
Ne koristite kao napajanje digitalnih ula-
za!
-
Programabilno kao normalno otvoreno ili
normalno zatvoreno.
Programabilno kao normalno otvoreno ili
normalno zatvoreno.
Programabilno kao normalno otvoreno ili
normalno zatvoreno.
Programabilno kao normalno otvoreno ili
normalno zatvoreno.
Kontakti bez potencijala
Mak 250 VAC, 2 A
Mak 30 VDC, 2A
Kontakti bez potencijala
Mak 250 VAC, 2 A
Mak 30 VDC, 2A
-
-
Serijski GND je izolovan od GND signala
-
-
EMC
LINE
N/L2
L/L1
Komentari
