Pre invertorové zariadenia s trojfázovým napájaním sa odporúča používať zariadenia RCD, ktoré sú citlivé na striedavý aj jednosmerný prúd. Uvedené zariadenia
sú:
• typ B, označený symbolmi
7.3. Pripojovacie káble
VAROVANIE
Spojovacie káble musia spĺňať miestne predpisy, s príslušným prierezom a musia spĺňať požiadavky na napätie, prúd a teplotu.
7.3.1. Napájacie káble
Model
vstupného kábla so zemou
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
VAROVANIE
Vždy používajte káble vybavené špeciálnymi výčkami, prípadne dodanými s výrobkom.
7.3.2. Ovládacie káble
Model
Ovládacie terminály pre všetky modely
VAROVANIE
Pre ovládacie káble použite tienený kábel.
VAROVANIE
Vždy používajte káble vybavené špeciálnymi výčkami, prípadne dodanými s výrobkom.
7.4. Elektromagnetická kompatibilita (EMC)
Zariadenie spĺňa požiadavky na elektromagnetickú kompatibilitu podľa normy.
Na zabezpečenie elektromagnetickej kompatibility systému, v ktorom je nainštalovaný, je však potrebné:
• používajte uzemňovacie káble, ktoré sú čo najkratšie.
• používajte motorové káble, ktoré sú čo najkratšie a tienené obrazovkou pripojenou na oboch koncoch.
• Používajte tienené signálne káble s obrazovkou pripojenou iba na jednom konci.
VAROVANIE
Nainštalujte signálne káble, motorové a napájacie káble oddelené od seba vo vzdialenosti najmenej 30 cm. Ak signálne vodiče musia spĺňať
napájacie káble, prekrí
VAROVANIE
Je možné odstrániť pripojenie kondenzátorov filtra Cy k zemi odstránením skrutiek označených symbolom EMC. Týmto spôsobom sa znížia
výbojné prúdy na zem v dôsledku filtra, ale stratí sa kompatibilita EMC, ktorá je vlastná zariadeniu, čo sa preto musí zaručiť externe
Ak je inštalovaný v IT systéme, odporúča sa odstrániť skrutky označené symbolom EMC a inštalovať externý regulátor izolácie. Fotovoltaické
systémy patria do kategórie IT.

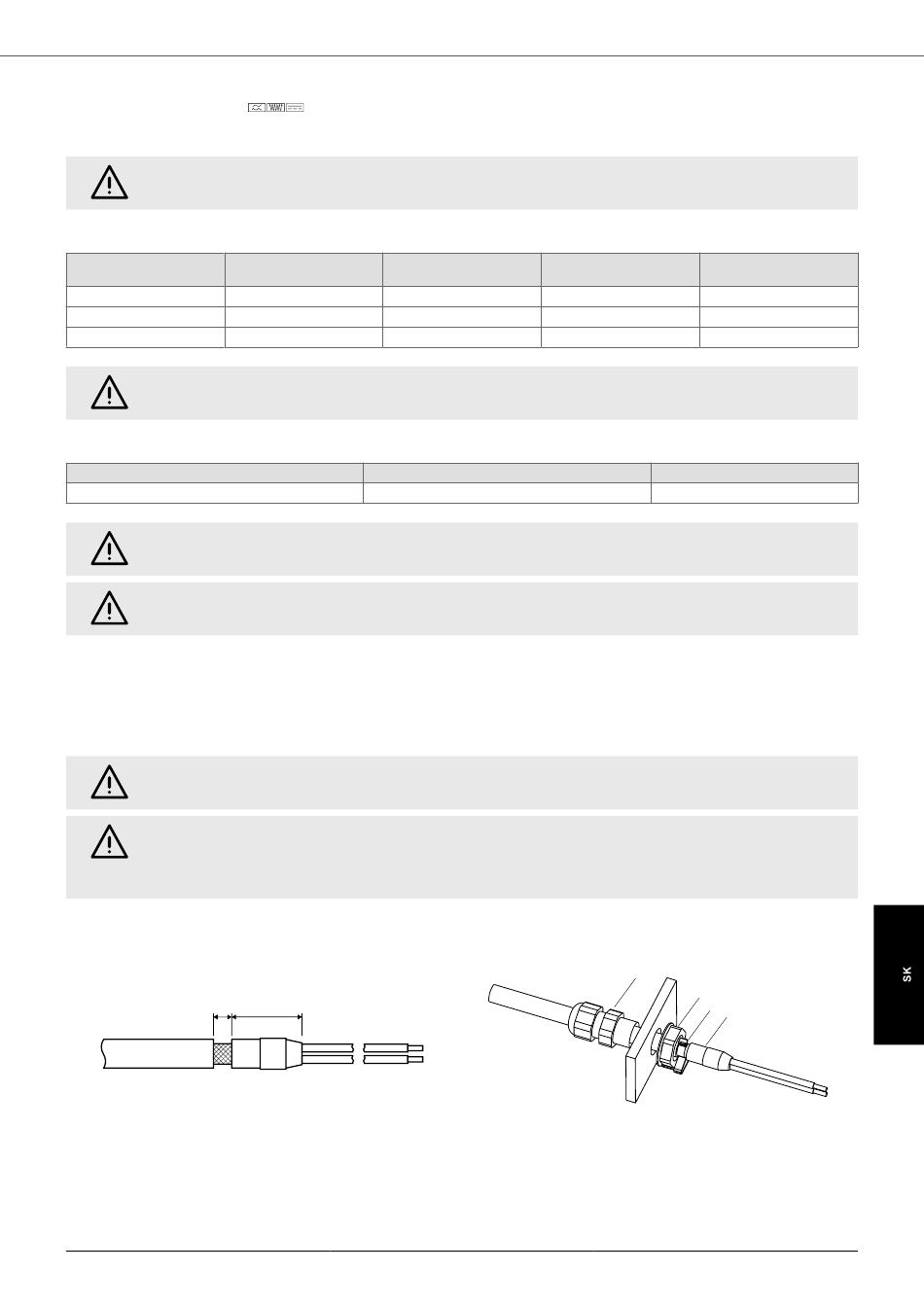

EMC spona pre káblové priechodky
Na zabezpečenie správneho uzemnenia ponožky pri použití tienených káblov sa odporúča použiť príslušné EMC svorky, ako je znázornené nižšie.
5
1: Káblová svorka; 2: Zámková matica; 3: spona EMC; 4: Tienený kábel
7.5. Elektrické pripojenia
Maximálny prierez Maximálny prierez
výstupného kábla so zemou
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Maximálny úsek ovládacích káblov
2
1 mm (16 AWG)
20
VS POOL
Krútiaci moment
uťahovania kábla [Nm]
2
-
2
-
2
-
Uťahovací moment
uzemňovacieho kábla [Nm]
-
-
-
Uťahovací moment [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
