• type B, markeret med symboler

7.3. Tilslutningskabler

ADVARSEL
Tilslutningskablerne skal være i overensstemmelse med lokale regler, have det passende tværsnit og opfylde kravene til spænding, strøm og
temperatur.
7.3.1. Strømkabler
Model
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
ADVARSEL
Brug altid kabler udstyret med specielle terminaler, der eventuelt leveres med produktet.

7.3.2. Styrekabler

Model
Kontrolterminaler af alle modeller
ADVARSEL
Brug skærmet kabel til styrekabler.
ADVARSEL
Brug altid kabler udstyret med specielle terminaler, der eventuelt leveres med produktet.

7.4. Elektromagnetisk kompatibilitet (EMC)

Enheden opfylder kravene til elektromagnetisk kompatibilitet i henhold ti.
Men for at garantere den elektromagnetiske kompatibilitet af det system, hvor det er installeret, er det nødvendigt:
• brug jordforbindelseskabler, der er så korte som muligt.
• brug motorkabler, der er så korte som muligt og skærmede med skærmen tilsluttet i begge ender.
• brug afskærmede signalkabler med kun afskærmningen tilsluttet i den ene ende.
ADVARSEL
Installer signalkabler, motor og strømkabler adskilt fra hinanden i en afstand på mindst 30 cm. Hvis signalkablerne skal møde strømkablerne,
kryds dem vinkelret.
ADVARSEL
Det er muligt at fjerne forbindelsen af Cy-filterkondensatorerne til jord ved at fjerne skruerne markeret med EMC-symbolet. På denne måde
reduceres lækstrømmene til jord på grund af filteret, men enhedens iboende EMC-kompatibilitet går tabt og skal derfor garanteres eksternt på
anden måde.
Ved installation i et IT-system anbefales det at fjerne skruerne markeret med EMC-symbolet og installere en ekstern isoleringscontroller.
Solcelleanlæg falder ind under IT-kategorien.

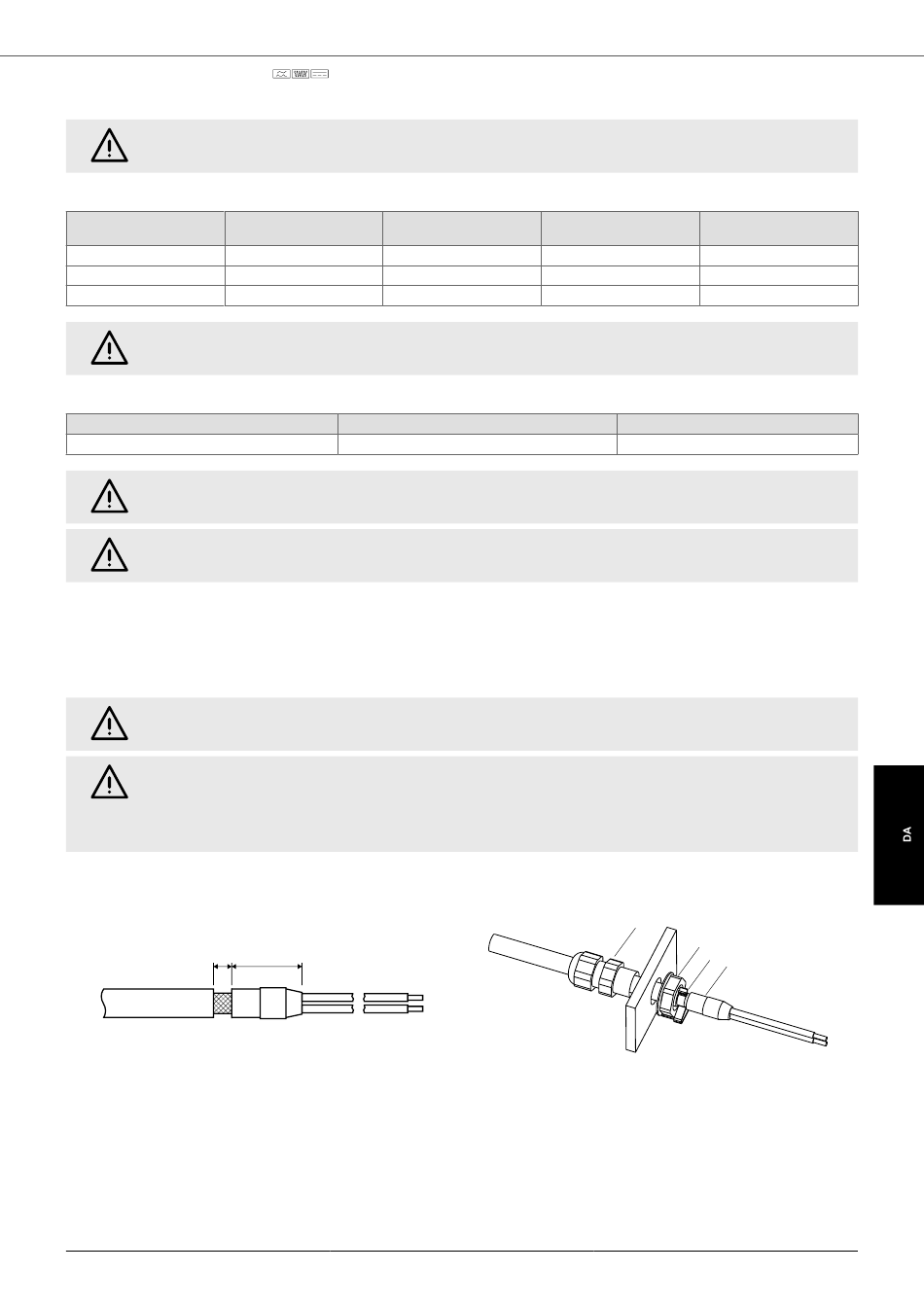

EMC-clips til kabelforskruninger
For at sikre korrekt jording af fletningen ved brug af skærmede kabler anbefales det at bruge de passende EMC-clips som vist nedenfor.
5
1: Kabelforskruning; 2: Låsemøtrik; 3: EMC clips; 4: Afskærmet kabel

7.5. Elektriske forbindelser

Maksimal sektion af Maksimal sektion af
indgangskabel med jord udgangskabel med jord
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Maksimal sektion af styrekabler
2
1 mm (16 AWG)
20
VS POOL
Kabeltilspændingsmoment
[Nm]
2
-
2
-
2
-
Jordkablets
tilspændingsmoment [Nm]
-
-
-
Tilspændingsmoment [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
