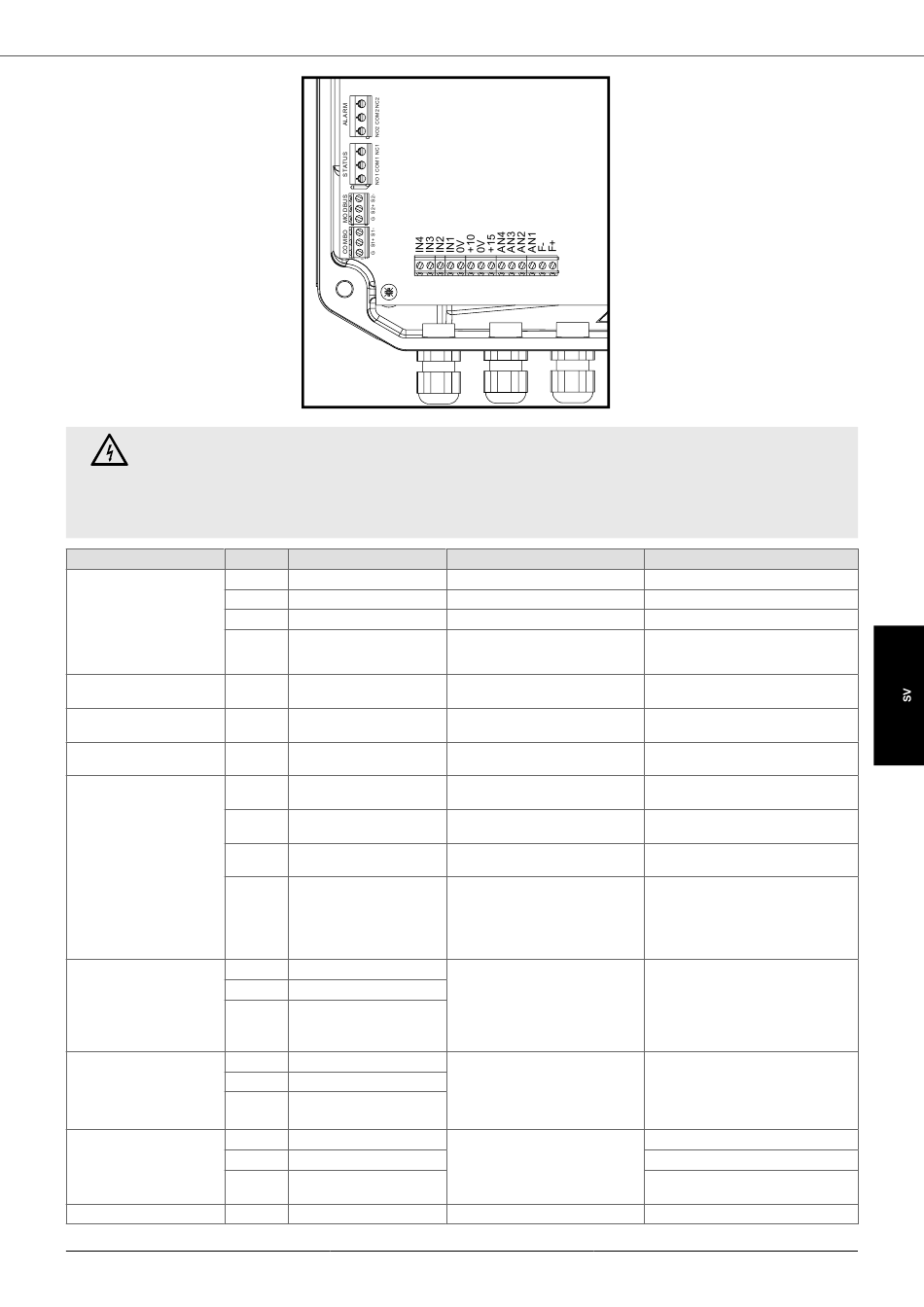

Tillgång till signalkablarna (kontroll) i enheter av storlek 1 är endast tillåten genom de tre M12-kabelförskruvningarna eftersom de är placerade i
det SELV-isolerade området av enheten avgränsat av den streckade linjen som visas på den tryckta kretsen.
Att komma åt signalkablarna genom de två M20-kabelförskruvningarna, placerade i det oisolerade POWER-området, utsätter dem för risken för
kontakt med spänningsförande delar, äventyrar användarens säkerhet och orsakar möjlig skada på enheten.
Om det därför är nödvändigt att komma åt signalkablarna genom någon av M20-kabelförskruvningarna är det installatörens ansvar att säkerstäl-
la förstärkt isolering (dubbel isolering) av signalkablarna åtminstone upp till det prickade SELV-isolerade området.
Kille
Analoga ingångar AN1
AN2
AN3
AN4
Diet +15V
Diet +10V
Signal GND 0V
Digitala ingångar IN1
IN2
IN3
IN4
Reläutgångar NO1
COM1
NC1
Reläutgångar NO2
COM2
NC2
RS485 serie S1+
S1-
G
RS485 serie S2+
VS POOL
Egenskaper
4-20 mA Sensor 1
4-20 mA Sensor 2
0-10 V Externt börvärde
0-10 V Extern frekvens
Externt börvärde 2
15 VDC, max 100 mA Strömförsörjning för 4-20 mA analoga
ingångar
10 VDC, max 3 mA Strömförsörjning för 0-10 V analoga
ingångar
Isolerat Signal GND för analoga och digitala
ingångar
Låg aktiv Starta och stoppa motorn
Låg aktiv Bytesfrekvens för arbete 1 och 2
Låg aktiv Bytesfrekvens för arbete 1 och 3
Låg aktiv Återställ larm
Starta och stoppa motorn
Växling av huvud- och extrakontrolllä-
ge
Normalt öppet STATUS relä
Allmänning
NO1, COM1: kontakt stängd med mo-
torn igång.
Normalt stängd
NC1,COM1: kontakt stängd med mo-
torn stoppad.
Normalt öppet LARM relä
Allmänning
NO2,COM2: kontakt sluten utan larm.
Normalt stängd
NC2,COM2: kontakt sluten med larm
eller utan ström.
Positiv Kommunikation
Negativ
COMBO
Seriell GND
Positiv Kommunikation
Funktionalitet
-
-
Använd inte som strömförsörjning till de
digitala ingångarna!
Använd inte som strömförsörjning till de
digitala ingångarna!
-
Programmerbar som Normally Open eller
Normally Closed.
Programmerbar som Normally Open eller
Normally Closed.
Programmerbar som Normally Open eller
Normally Closed.
Programmerbar som Normally Open eller
Normally Closed.
Kontakter utan potential
Max 250 VAC, 2 A
Max 30 VDC, 2 A
Kontakter utan potential
Max 250 VAC, 2 A
Max 30 VDC, 2 A
-
-
Den seriella GND är isolerad från signa-
len GND
-
EMC
LINE
N/L2
L/L1
