Wandhalterung für Geräte der Größe 1
GEFAHR

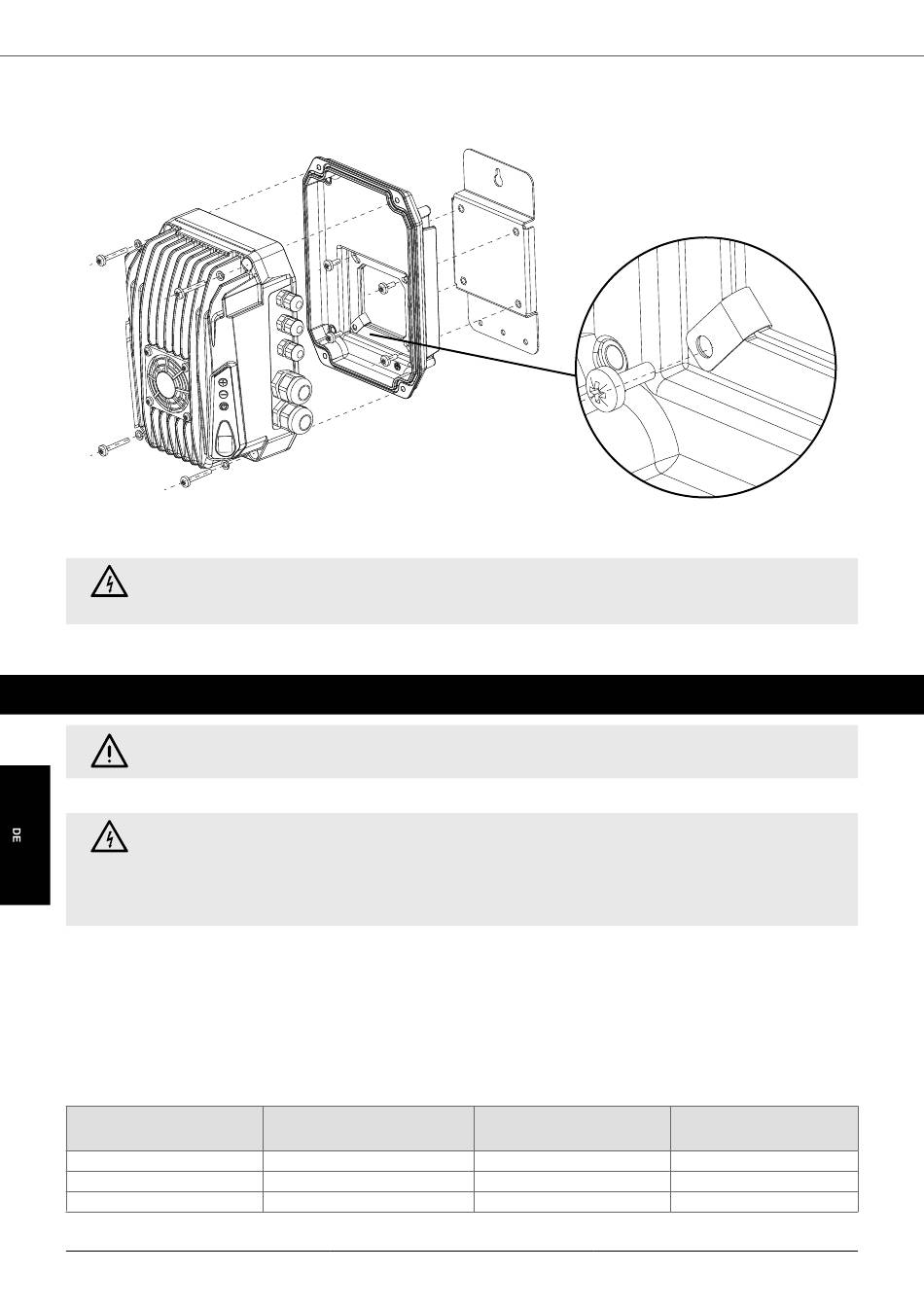

Die Kontinuität der Erdung zwischen der Basis des Geräts und der Halterung wird durch das in der Abbildung hervorgehobene spezielle Bauteil
gewährleistet. Es wird empfohlen, diese Komponente zu installieren und am Ende der Installation die Kontinuität des Bodens zwischen der
Halterung und der Basis des Geräts zu überprüfen.
Alternativ ist es möglich, den Aluminiumsockel mit einem Bohrer an den vier speziellen Befestigungslöchern zu bohren.
Die Befestigungsschrauben müssen mit einem O-Ring ausgestattet sein, um den Schutzgrad zu gewährleisten.

7. Elektroinstallation

WARNUNG
Bitte lesen Sie das uf die Sicherheit bezogene Kapitel sorgfältig durch, bevor Sie fortfahren.

7.1. Erdung

GEFAHR
Stellen Sie vor der Inbetriebnahme sicher, dass das Gerät und die daran angeschlossenen Verbraucher ordnungsgemäß mit den entsprechen-
den Anschlussklemmen geerdet sind.
Stellen Sie sicher, dass die Erdungsanlage konform ist und beachten Sie die örtlichen Vorschriften für Erdungsgeräte.
Jede Last muss mit einem eigenen Erdungskabel ausgestattet sein, dessen Länge so kurz wie möglich sein muss. Keine verketteten Erdungs-
verbindungen herstellen.
Die Leckströme können 3,5 mA überschreiten. Es wird empfohlen, bei Bedarf den verstärkten Erdungsanschluss zu verwenden.
Verwenden Sie die folgenden Mindestquerschnitte für Erdungskabel:
• Querschnitt entspricht dem Querschnitt des Stromkabels bis 16 mm
• 16 mm2 (6 AWG) für Querschnitt des Netzkabels zwischen 16
• Querschnitt gleich der Hälfte des Querschnitts des Stromversorgungskabels für einen Querschnitt des Stromversorgungskabels größer als 35 mm

7.2. Schutzvorrichtungen

Sicherungen und Schalter.
Der Regler ist in der Lage, den Motor durch digitale Regelung des bezogen auf den eingestellten Nennstrom aufgenommenen Stroms vor Überlastung zu schützen.
Daher ist es nicht erforderlich, eine Vorrichtung gegen Überlastung zwischen dem Wechselrichter und dem Motor zu installieren.
Vielmehr ist es erforderlich, die Überstrom- und Kurzschlussschutzeinrichtungen wie Sicherungen und Leistungsschalter vor der Einrichtung zu installieren. Diese
greifen bei Ausfall einer Komponente innerhalb des Produktes ein.

Versorgungsspannung

3 x 380 - 460 VAC
3 x 380 - 460 VAC
3 x 380 - 460 VAC
Fehlerstromschutzschalter (RCD)
78
VS POOL
2
. (6 AWG)
mm2
(6 AWG) und 35
Modell
VS POOL 3.5 HP (2.2 kW)
VS POOL 4.5 HP (3 kW)
VS POOL 5.5 HP (4 kW)
mm2
(1 AWG).
Empfohlene Sicherung
gG
10
10
16
2
(1 AWG).
Empfohlener Schalter
ABB MCB S200
S203-C10
S203-C10
S203-C16
