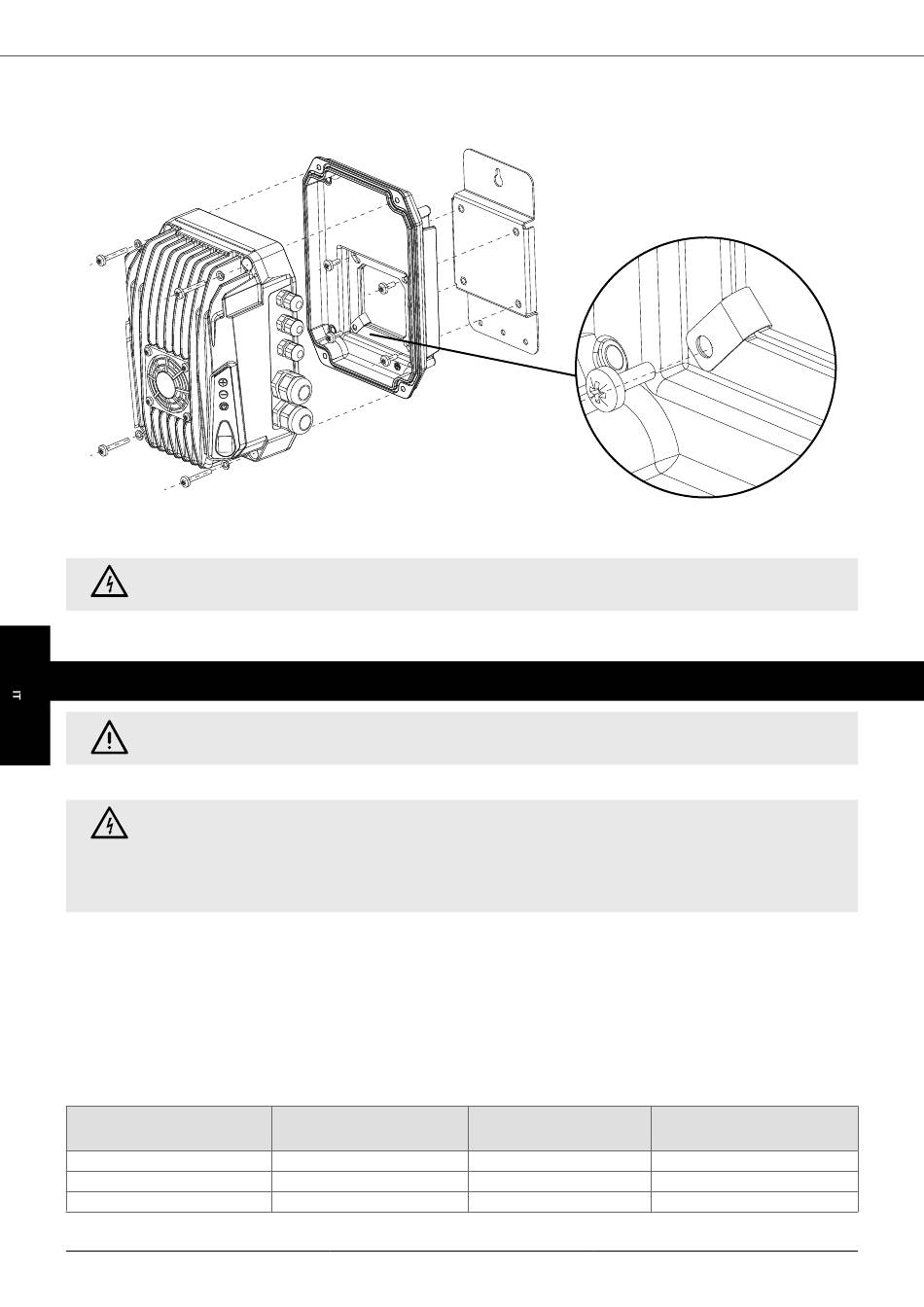

Fissaggio a parete per dispositivi taglia 1
PERICOLO
La continuità di terra tra base del dispositivo e la staffa è garantita dall' apposito componente evidenziato in figura. Si raccomanda di installare
tale componente e di verificare al termine dell' installazione la continuità di terra tra la staffa e la base del dispositivo.
In alternativa è possibile forare la base in allumino mediante un trapano in corrispondenza dei quattro appositi fori di fissaggio.
Le viti di fissaggio dovranno essere dotate di O-Ring per garantire il grado di protezione.
7. Installazione elettrica
AVVERTIMENTO
Leggere attentamente il capitolo relativo alla sicurezza prima di continuare.
7.1. Messa a terra
PERICOLO
Assicurarsi che il dispositivo ed i carichi ad esso collegato siano correttamente messi a terra con gli appositi terminali di connessione prima della
messa in servizio.
Assicurarsi che l' impianto di messa a terra sia a norma e fare riferimento alle normative locali per la messa a terra dei dispositivi.
Ogni carico deve essere dotato del proprio cavo di messa a terra la cui lunghezza deve essere la minore possibile. Non eseguire collegamenti di
messa a terra concatenati.
Le correnti di dispersione possono superare i 3,5 mA. Si raccomanda di utilizzare il collegamento di terra rinforzato se necessario.
Utilizzare per i cavi di terra le seguenti sezioni mimine:
• sezione pari alla sezione del cavo di alimentazione fino a 16 mm
• sezione pari a 16 mm2 (6 AWG) per sezione del cavo dell'alimentazione compresa tra 16 mm
• sezione pari alla metà della sezione del cavo dell'alimentazione per una sezione dello stesso superiore a 35 mm
7.2. Dispositivi di protezione
Fusibili e interruttori.
Il dispositivo di controllo è in grado di proteggere il motore da sovraccarico mediante il controllo digitale della corrente assorbita in riferimento alla corrente nominale
impostata.
Non è quindi necessario installare alcun dispositivo contro il sovraccarico tra l' inverter e il motore.
E' invece necessario installare a monte del dispositivo i dispositivi di protezione da sovracorrente e cortocircuito quali fusibili e interruttori magnetotermici. Questi
intervengono in caso di guasto di un componente all' interno del prodotto.
Tensione di alimentazione
3 x 380 - 460 VAC
3 x 380 - 460 VAC
3 x 380 - 460 VAC
Dispositivi per le correnti residue (RCD)
64
VS POOL
2
. (6 AWG)
Modello
VS POOL 3.5 HP (2.2 kW)
VS POOL 4.5 HP (3 kW)
VS POOL 5.5 HP (4 kW)
2
2
(6 AWG) e 35 mm
(1 AWG).
2
(1 AWG).
Fusibile raccomandato
gG
10
10
16
Interruttore raccomandato
ABB MCB S200
S203-C10
S203-C10
S203-C16
