Per i dispositivi ad inverter con alimentazione trifase si raccomanda di utilizzare dispositivi RCD sensibili sia alla corrente alternata che continua. I dispositivi indicati
sono:
• tipo B, contrassegnati con i simboli

7.3. Cavi di collegamento

AVVERTIMENTO
I cavi di collegamento devono essere conformi alla normative locali, di sezione opportuna e soddisfare i requisiti di tensione, corrente e
temperatura.

7.3.1. Cavi di potenza

Modello Sezione massima del cavo
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
AVVERTIMENTO
Utilizzare sempre cavi provvisti di appositi capocorda, eventualmente forniti con il prodotto.

7.3.2. Cavi di controllo

Modello
Morsetti di controllo di tutti i modelli
AVVERTIMENTO
Utilizzare per i cavi di controllo cavo schermato.
AVVERTIMENTO
Utilizzare sempre cavi provvisti di appositi capocorda, eventualmente forniti con il prodotto.
7.4. Compatibilità elettromagnetica (EMC)
Il dispositivo soddisfa i requisiti di compatibilià elettromagnetica secondo la normativ.
Tuttavia, per garantire la compatibilità elettromagnetica del sistema nel quale è installato, è necessario:
• utilizzare cavi di collegamento a terra il più corti possibile.
• utilizzare cavi motore il più corti possibile e schermati con lo schermo collegato ad entrambe le estremità.
• utilizzare cavi di segnale schermati con lo schermo collegato ad una sola estremità.
AVVERTIMENTO
Installare i cavi di segnale, i cavi motore e di alimentazione separati l' uno dall' altro ad una distanza di almeno 30 cm. Nel caso in cui i cavi di
segnale debbano incontrare i cavi di potenza, incrociarli perpendicolarmente.
AVVERTIMENTO
E' possibile rimuovere il collegamento dei condensatori di filtraggio Cy verso terra, rimuovendo le viti contrassegnate con il simbolo EMC. In
questo modo si riducono le correnti di dispersione verso terra dovute al filtro ma viene meno la compatibilità EMC intrinseca al dispositivo che
dovrà quindi essere garantita esternamente in altro modo.
In caso d' installazione in un sistema IT è consigliata la rimozione delle viti constrassegnate con il simbolo EMC e l' installazione di un controllore
esterno di isolamento. I sistemi fotovoltaici rientrano nella categoria IT.

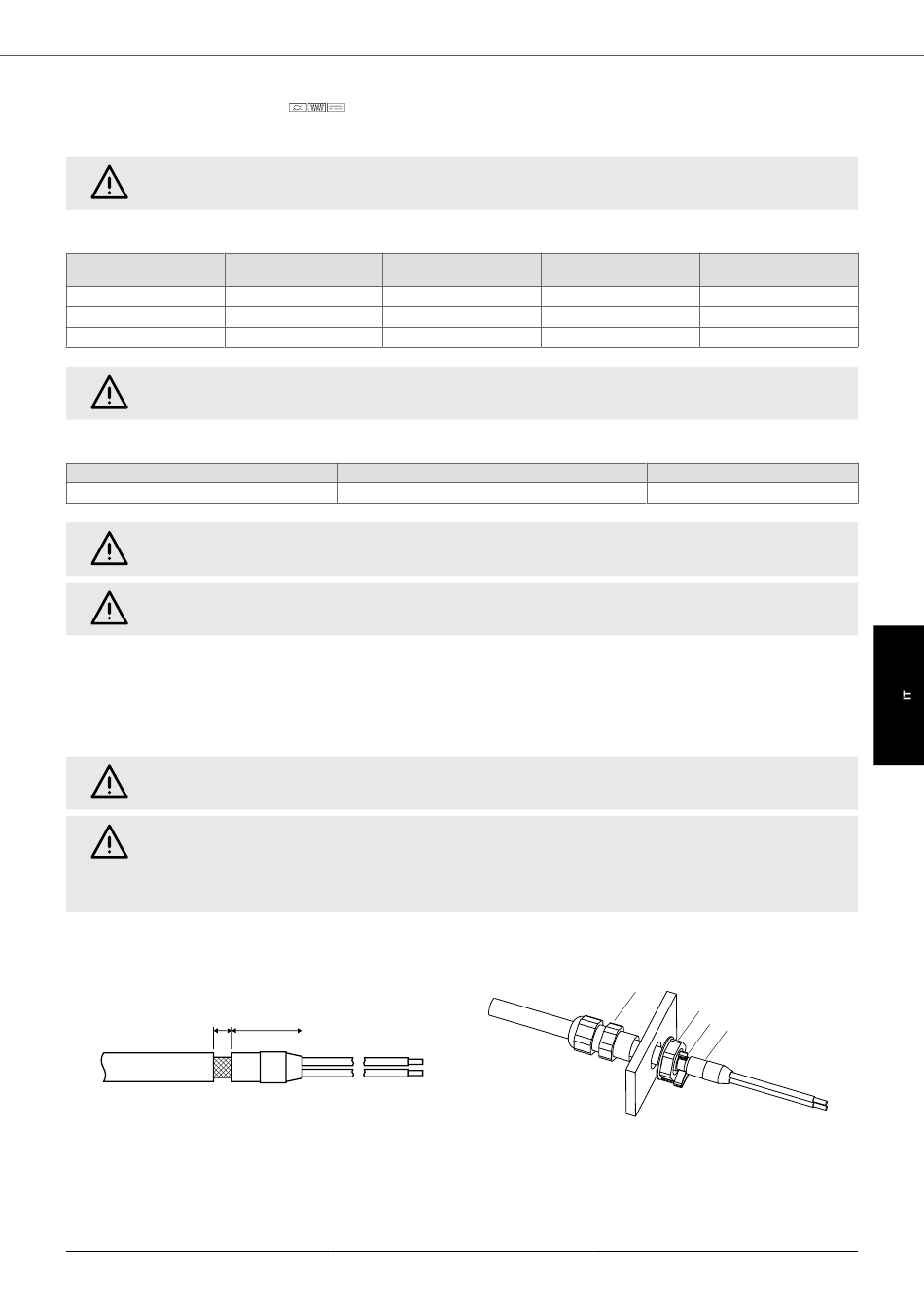

Clip EMC per pressacavi
Per garantire la corretta messa a terra della calza quando si utilizzano cavi schermati, si raccomanda di utilizzare le apposite clip EMC come di seguito illustrato.
5
1: Pressacavo; 2: Controdado; 3: Clip EMC; 4: Cavo schermato

7.5. Collegamenti elettrici

Sezione massima del cavo
di ingresso con terra di uscita con terra
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Sezione massima dei cavi di controllo
2
1 mm (16 AWG)
20
VS POOL
Coppia di serraggio del
cavo [Nm]
2
-
2
-
2
-
Coppia di serraggio del
cavo di terra [Nm]
-
-
-
Coppia di serraggio [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
