Für Wechselrichtergeräte mit dreiphasiger Stromversorgung wird empfohlen, RCD-Geräte zu verwenden, die sowohl gegen Wechselstrom als auch gegen Gleich-
strom empfindlich sind. Die angegebenen Geräte sind:
• Typ B, gekennzeichnet mit den Symbolen
7.3. Anschließen von Kabeln
WARNUNG
Die Anschlussleitungen müssen den örtlichen Vorschriften, entsprechendem Abschnitt und den Anforderungen an Spannung, Strom und
Temperatur entsprechen.
7.3.1. Stromkabel
Modell
Maximaler Querschnitt des
Eingangskabels mit Masse
VS POOL 3.5 HP (2.2 kW)
4 x 2,5 mm
VS POOL 4.5 HP (3 kW)
4 x 2,5 mm
VS POOL 5.5 HP (4 kW)
4 x 2,5 mm
WARNUNG
Verwenden Sie immer Kabel, die mit speziellen Klemmen ausgestattet sind, die möglicherweise mit dem Produkt geliefert werden.
7.3.2. Steuerkabel
Modell
Steuerklammern aller Modelle
WARNUNG
Verwendung für geschirmte Kabelsteuerkabel.
WARNUNG
Verwenden Sie immer Kabel, die mit speziellen Klemmen ausgestattet sind, die möglicherweise mit dem Produkt geliefert werden.
7.4. Elektromagnetische Verträglichkeit (EMV)
Das Gerät erfüllt die Anforderungen der elektromagnetischen Verträglichkeit na.
Um die elektromagnetische Verträglichkeit des Systems, in das es eingebaut ist, zu gewährleisten, ist es jedoch erforderlich,
• Erdungskabel so kurz wie möglich verwenden.
• verwenden Sie Motorkabel so kurz wie möglich und abgeschirmt, wobei die Abschirmung an beiden Enden angebracht ist.
• verwenden Sie abgeschirmte Signalkabel, bei denen die Abschirmung nur an einem Ende angeschlossen ist.
WARNUNG
Signalkabel, Motor- und Stromkabel in einem Abstand von mindestens 30 cm voneinander verlegen. Für den Fall, dass die Signalkabel auf die
Stromkabel treffen müssen, kreuzen Sie diese senkrecht.
WARNUNG
Der Anschluss der CY-Filterkondensatoren an die Masse kann durch Entfernen der mit dem EMV-Symbol gekennzeichneten Schrauben gelöst
werden. Auf diese Weise werden zwar die Leckströme zum Boden hin durch das Filter reduziert, jedoch geht die geräteeigene EMV-Kompatibili-
tät verloren, die daher auf andere Weise von außen gewährleistet werden muß.
Bei der Installation in einem IT-System empfiehlt es sich, die mit dem EMV-Symbol gekennzeichneten Schrauben zu entfernen und einen
externen Isolationswächter zu installieren. Photovoltaikanlagen fallen in die Kategorie IT.

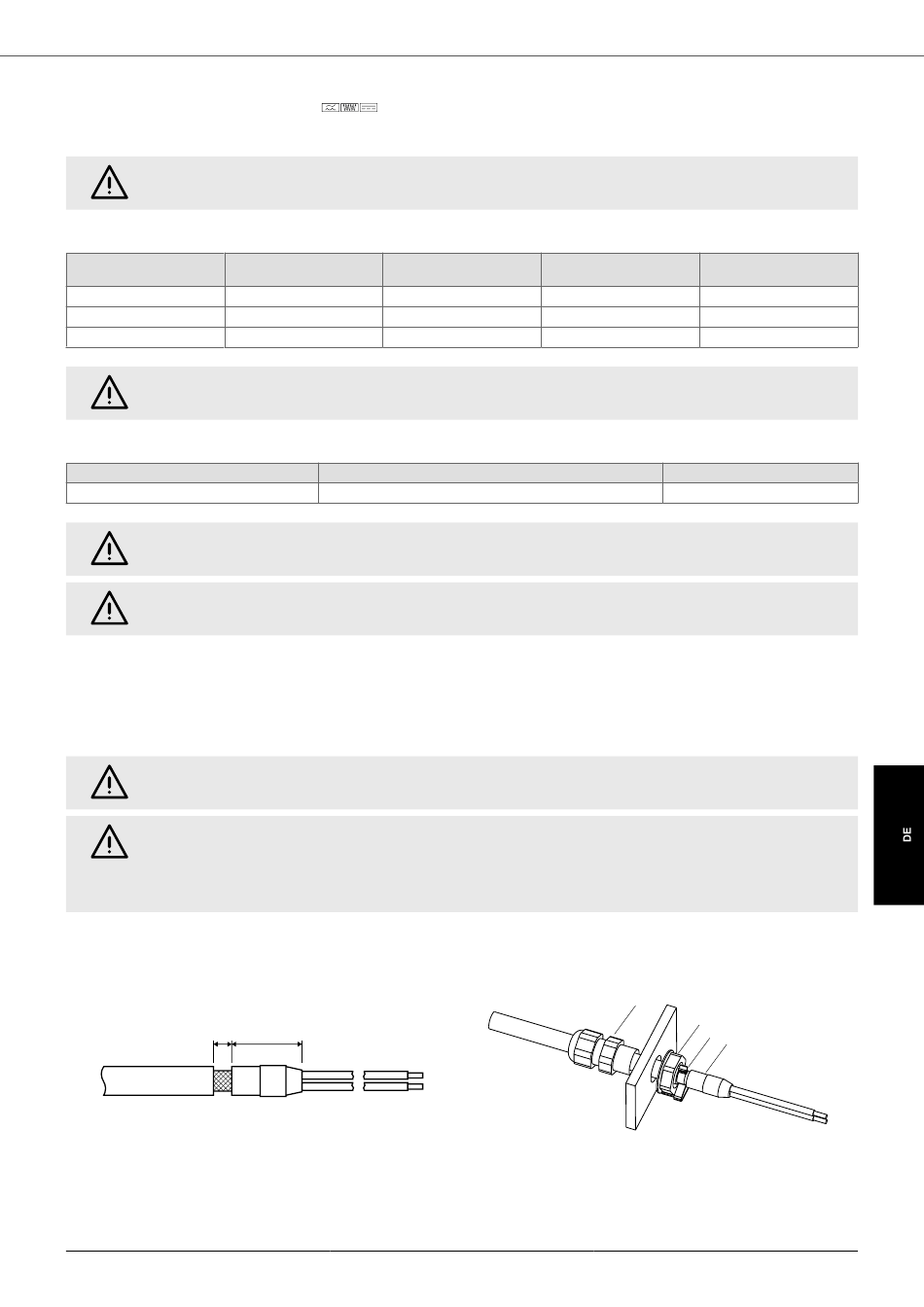

EMV-Klemme für Kabelverschraubungen
Um eine ordnungsgemäße Erdung der Socke bei der Verwendung abgeschirmter Kabel zu gewährleisten, wird empfohlen, die entsprechenden EMV-Klammern wie
unten gezeigt zu verwenden.
5
1: Kabelverschraubung; 2: Kontermutter; 3: EMV-Clip; 4: Abgeschirmtes Kabel
7.5. Elektrische Anschlüsse
Maximaler Querschnitt des
Ausgangskabels mit Masse
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Maximaler Querschnitt der Steuerkabel
2
1 mm
(16 AWG)
20
VS POOL
Anzugsmoment des Kabels
[Nm]
2
-
2
-
2
-
Anzugsmoment Massekabel
-
-
-
Anzugsmoment [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
79
