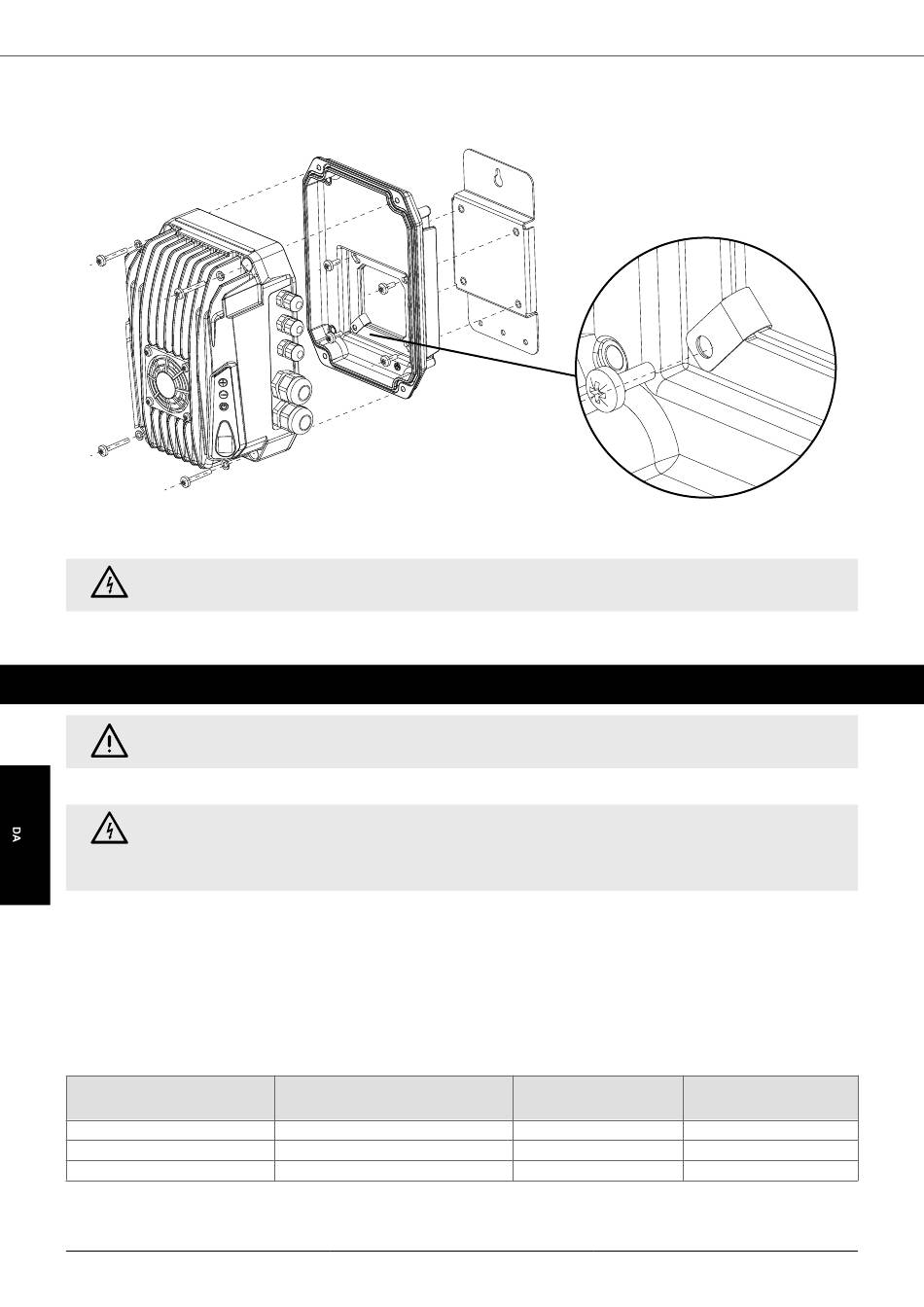

Vægbeslag til størrelse 1 enheder
FARE
Jordkontinuitet mellem bunden af enheden og beslaget er garanteret af den specifikke komponent, der er fremhævet i figuren. Det anbefales at
installere denne komponent og kontrollere jordforbindelsen mellem beslaget og bunden af enheden ved slutningen af installationen.
Alternativt er det muligt at bore aluminiumsbunden med et bor i overensstemmelse med de fire specifikke fastgørelseshuller.
Fastgørelsesskruerne skal være udstyret med O-ringe for at garantere beskyttelsesgraden.

7. Elektrisk installation

ADVARSEL
Læs venligst sikkerhedskapitlet omhyggeligt, før du fortsætter.

7.1. Jordforbinde

FARE
Sørg for, at enheden og de belastninger, der er tilsluttet den, er korrekt jordet med de passende tilslutningsklemmer, før den tages i brug.
Sørg for, at jordingssystemet er op til standarden, og se lokale regler for jordingsanordninger.
Hver last skal være udstyret med sit eget jordingskabel, hvis længde skal være så kort som muligt. Foretag ikke kædede jordforbindelser.
Lækstrømme kan overstige 3,5 mA. Det anbefales at bruge den forstærkede jordforbindelse, hvis det er nødvendigt.
Brug følgende minimumssektioner til jordkabler:
• sektion svarende til sektionen af strømkablet op til 16 mm
• sektion lig med 16 mm2 (6 AWG) for strømkabelsektion mellem 16 mm
• sektion svarende til halvdelen af sektionen af strømkablet for en sektion af samme større end 35 mm

7.2. Beskyttelsesanordninger

Sikringer og kontakter.
Styreenheden er i stand til at beskytte motoren mod overbelastning ved digitalt at styre den absorberede strøm i forhold til den indstillede nominelle strøm.
Det er derfor ikke nødvendigt at installere nogen overbelastningsanordning mellem inverteren og motoren.
I stedet er det nødvendigt at installere overstrøms- og kortslutningsbeskyttelsesanordninger såsom sikringer og afbrydere opstrøms for enheden. Disse griber ind i
tilfælde af en komponentfejl i produktet.
Forsyningsspænding
3 x 380 - 460 VAC
3 x 380 - 460 VAC
3 x 380 - 460 VAC
Reststrømsenheder (RCD'er)
For inverter-enheder med trefaset strømforsyning anbefales det at bruge RCD-enheder, der er følsomme over for både vekselstrøm og jævnstrøm. De angivne
enheder er:
162
VS POOL
2
. (6AWG)
2
(6AWG) og 35 mm
Model
VS POOL 3.5 HP (2.2 kW)
VS POOL 4.5 HP (3 kW)
VS POOL 5.5 HP (4 kW)
2
(1AWG).
2
(1AWG).
Anbefalet sikring Anbefalet kontakt
gG ABB MCB S200
10 S203-C10
10 S203-C10
16 S203-C16
