PERICOL

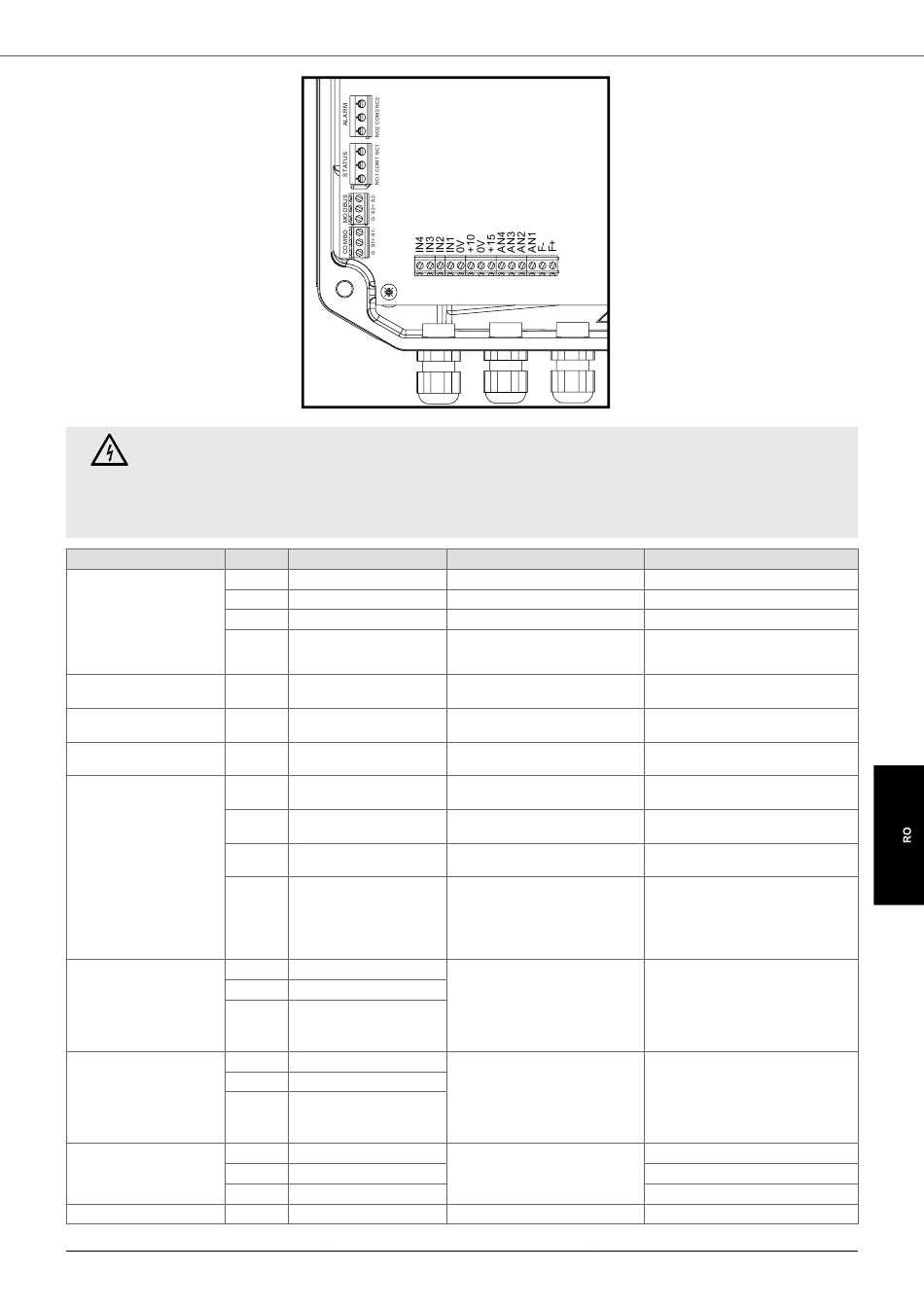

Accesul cablurilor de semnal (control) în dispozitivele de mărimea 1 este permis numai prin cele trei bretele de cablu M12, deoarece acestea
sunt situate în zona SELV izolată a dispozitivului delimitată de linia punctată afișată pe placa de circuit imprimat.
Accesul cablurilor de semnal prin cele două bretele de cablu M20, situate în zona POWER neizolată, le expune riscului de contact cu piesele
sub tensiune, compromitând siguranța utilizatorului și provocând posibile deteriorări ale dispozitivului.
Dacă, prin urmare, este necesar să accesați cablurile de semnal prin una dintre glandele de cablu M20, este responsabilitatea instalatorului să
asigure izolarea întărită (izolație dublă) a cablurilor de semnal cel puțin până la zona izolată SELV punctată.
Tip
Intrări analogice AN1
AN2
AN3
AN4
Hrănirea +15V
Hrănirea +10V
Semnal GND 0V
Intrări digitale IN1
IN2
IN3
IN4
Ieșiri releu NO1
COM1
NC1
Ieșiri releu NO2
COM2
NC2
Serial RS485 S1+
S1-
G
Serial RS485 S2+
VS POOL
Caracteristici
4-20 mA Senzor 1
4-20 mA Senzor 2
0-10 V Valoare setată externă
0-10 V Frecvența externă
Valoarea setată externă 2
15 VDC, max 100 mA Sursă de alimentare cu intrare analo-
gică de 4-20 mA
10 VDC, max 3 mA Sursă de alimentare pentru intrări ana-
logice 0-10 V
Izolat Semnal GND pentru intrări analogice
și digitale
Scăzut activ Pornirea și oprirea motorului
Scăzut activ Schimb de frecvență de lucru 1 și 2
Scăzut activ Schimb de frecvență de lucru 1 și 3
Scăzut activ Resetați alarmele
Pornirea și oprirea motorului
Comutarea modurilor de control princi-
pal și auxiliar
În mod normal deschis Releu de stat
Comuna
NO1, COM1: contact închis cu motorul
în funcțiune.
În mod normal închis
NC1, COM1: contact închis cu motorul
oprit.
În mod normal deschis releu de alarmă
Comuna
NO2, COM2: contact închis fără alar-
mă.
În mod normal închis
NC2, COM2: contact închis cu alarmă
sau fără alimentare.
Pozitiv Comunicare
Negativ
COMBO
GND serial
Pozitiv Comunicare
Funcționalitate
-
-
Nu utilizați ca sursă de alimentare la in-
trările digitale!
Nu utilizați ca sursă de alimentare la in-
trările digitale!
-
Programabil ca normal deschis sau închis
normal.
Programabil ca normal deschis sau închis
normal.
Programabil ca normal deschis sau închis
normal.
Programabil ca normal deschis sau închis
normal.
Contacte fără potențial
Max 250 VAC, 2 A
Max 30 VDC, 2A
Contacte fără potențial
Max 250 VAC, 2 A
Max 30 VDC, 2A
-
-
GND serial este izolat de semnalul GND
-
EMC
LINE
N/L2
L/L1
Comentariile
