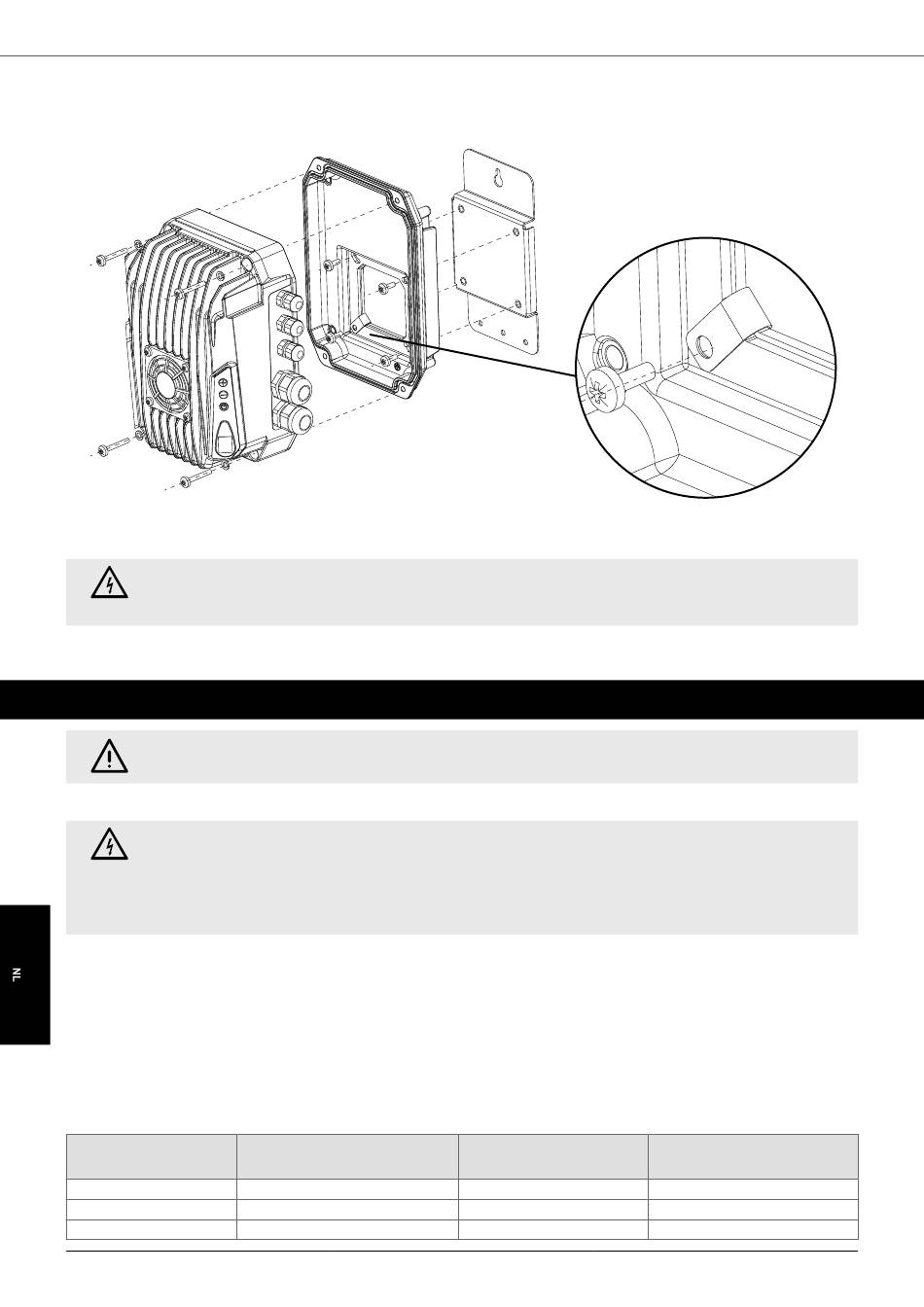

Wandbevestiging voor apparaten van maat 1
GEVAAR
De continuïteit van de aarding tussen de basis van het toestel en de steun wordt gewaarborgd door het speciale onderdeel dat in de figuur is
afgebeeld. Het wordt aanbevolen dit onderdeel te installeren en aan het eind van de installatie de aardingscontinuïteit tussen de beugel en de
voet van het toestel te controleren.
Als alternatief kan de aluminium basis met een boormachine in de vier bevestigingsgaten worden geboord.
De bevestigingsschroeven moeten worden voorzien van O-ringen om de mate van bescherming te garanderen.

7. Elektrische installatie

WAARSCHUWING
Lees het hoofdstuk over veiligheid zorgvuldig door voordat u verder gaat.

7.1. Aarding

GEVAAR
Zorg ervoor dat het apparaat en de daarop aangesloten belastingen vóór de ingebruikneming correct zijn geaard met behulp van de juiste
aansluitklemmen.
Zorg ervoor dat het aardingssysteem in overeenstemming is met de plaatselijke voorschriften voor de aarding van apparatuur.
Elke belasting moet worden voorzien van een eigen aardingskabel, waarvan de lengte zo kort mogelijk moet zijn. Maak geen aaneengesloten
aardverbindingen.
De lekstroom mag meer dan 3,5 mA bedragen. Het verdient aanbeveling zo nodig de versterkte aardverbinding te gebruiken.
Gebruik de volgende minimale doorsneden voor de aardingskabels:
• doorsnede gelijk aan de doorsnede van de voedingskabel tot 16 mm
• 16 mm2 (6 AWG) doorsnede voor voedingskabel doorsnede tussen 16 mm
• doorsnede gelijk aan de helft van de doorsnede van de voedingskabel voor een kabeldoorsnede groter dan 35 mm

7.2. Beschermingsinrichting

Zekeringen en schakelaars.
Het regelapparaat is in staat de motor tegen overbelasting te beschermen door de opgenomen stroom digitaal te regelen ten opzichte van de ingestelde nominale
stroom.
Het is dus niet nodig een overbelastingsbeveiliging te installeren tussen de omvormer en de motor.
Anderzijds moeten stroomopwaarts van het toestel beveiligingen tegen overstroom en kortsluiting, zoals zekeringen en stroomonderbrekers, worden geïnstalleerd.
Deze grijpen in bij een storing in een onderdeel van het product.
Voedingsspanning
3 x 380 - 460 VAC
3 x 380 - 460 VAC
3 x 380 - 460 VAC
92
2
. (6 AWG)
Model
VS POOL 3.5 HP (2.2 kW)
VS POOL 4.5 HP (3 kW)
VS POOL 5.5 HP (4 kW)
VS POOL
2 2
(6 AWG) en 35 mm (1 AWG).
Aanbevolen zekering
gG
10
10
16
2
(1 AWG).
Aanbevolen schakelaar
ABB MCB S200
S203-C10
S203-C10
S203-C16
