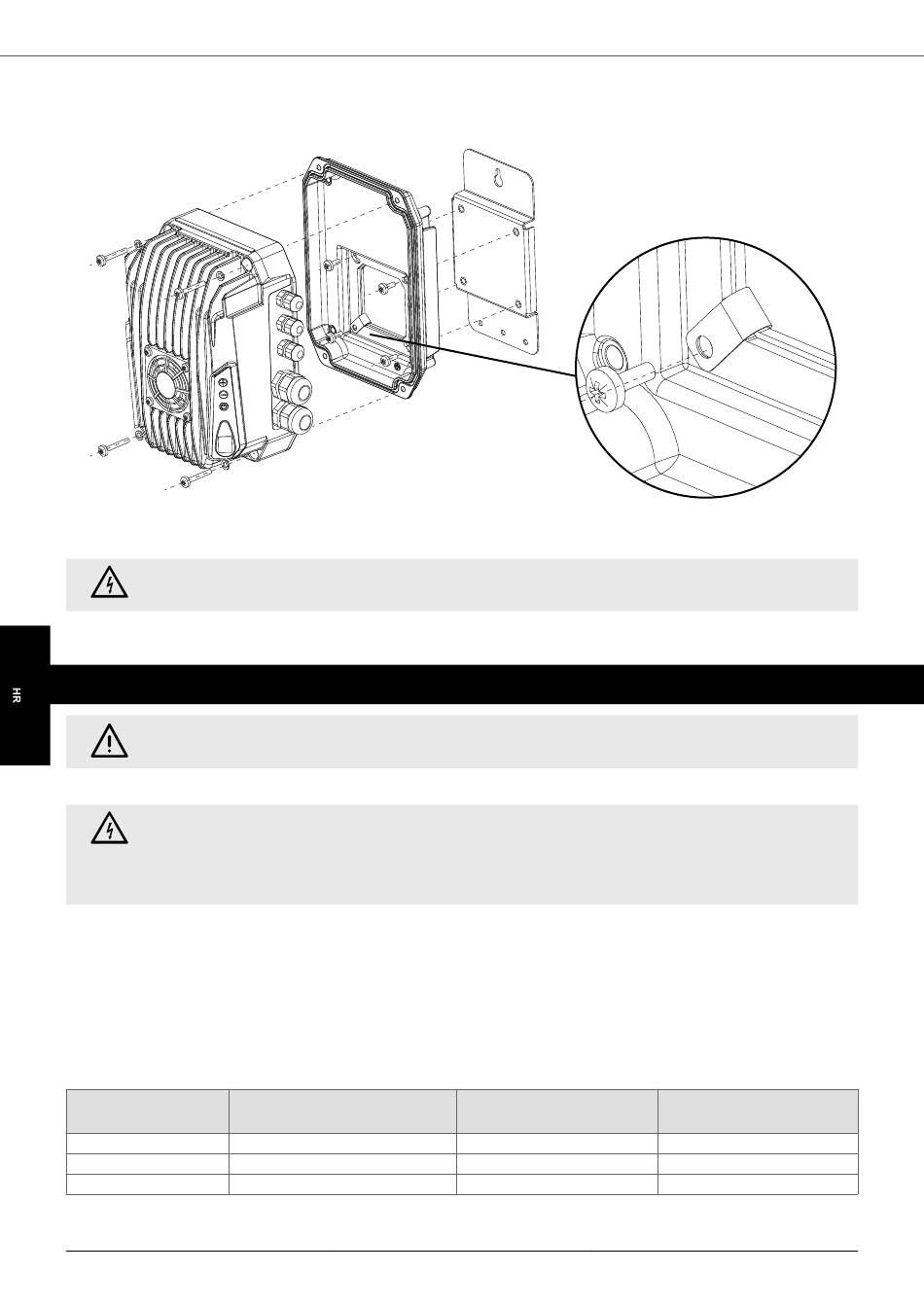

Zidni nosač za uređaje veličine 1
OPASNOST
Kontinuitet uzemljenja između baze uređaja i nosača zajamčen je odgovarajućom komponentom istaknutom na slici. Preporuča se instalirati ovu
komponentu i na kraju instalacije provjeriti kontinuitet uzemljenja između nosača i baze uređaja
Alternativno, moguće je bušiti aluminijsku podlogu bušilicom u skladu s četiri posebne rupe za pričvršćivanje.
Vijci za pričvršćivanje moraju biti opremljeni O-prstenovima kako bi se osigurao stupanj zaštite.
7. Električna instalacija
UPOZORENJE
Molimo pažljivo pročitajte poglavlje o sigurnosti prije nego što nastavite.

7.1. uzemljenje

OPASNOST
Prije puštanja u rad provjerite jesu li uređaj i opterećenja spojena na njega pravilno uzemljeni odgovarajućim priključnim stezaljkama.
Provjerite je li sustav uzemljenja u skladu s standardima i pogledajte lokalne propise za uređaje za uzemljenje.
Svako opterećenje mora biti opremljeno vlastitim kabelom za uzemljenje čija duljina mora biti što kraća. Nemojte praviti spojene spojeve za
uzemljenje.
Struja curenja može premašiti 3,5 mA. Preporučuje se da se po potrebi koristi ojačani priključak za uzemljenje
Koristite sljedeće minimalne dijelove za kabele za uzemljenje:
• presjek jednak dijelu kabela za napajanje do 16 mm
• 16 mm2 (6 AWG) presjek po 16 mm presjeku kabela za napajanje
• presjek jednak polovici dijela kabela za napajanje za dio isti veći od 35 mm
7.2. Zaštitna oprema
Osigurači i prekidači.
Upravljački uređaj može zaštititi motor od preopterećenja digitalnim upravljanjem apsorbirane struje u odnosu na postavljenu nominalnu struju.
Stoga nije potrebno instalirati bilo koji uređaj protiv preopterećenja između pretvarača i motora.
Umjesto toga, potrebno je instalirati uređaje za zaštitu od prekomjerne struje i kratkog spoja kao što su osigurači i magnetotermni prekidači uzvodno od uređaja. Oni
interveniraju u slučaju kvara komponente unutar proizvoda
Napon napajanja Model
3 x 380 - 460 VAC VS POOL 3.5 HP (2.2 kW)
3 x 380 - 460 VAC VS POOL 4.5 HP (3 kW)
3 x 380 - 460 VAC VS POOL 5.5 HP (4 kW)
Uređaji za preostalu struju (RCD)
Za pretvaračke uređaje s trofaznim napajanjem preporučuje se korištenje RCD uređaja koji su osjetljivi na izmjeničnu i istosmjernu struju. Navedeni uređaji su:
232
VS POOL
2
. (6 AWG)
2 2
(6 AWG) i 35 mm (1 AWG).
2
(1 AWG).
Preporučeni osigurač
gG
10
10
16
Preporučeni prekidač
ABB MCB S200
S203-C10
S203-C10
S203-C16
