GEVAAR

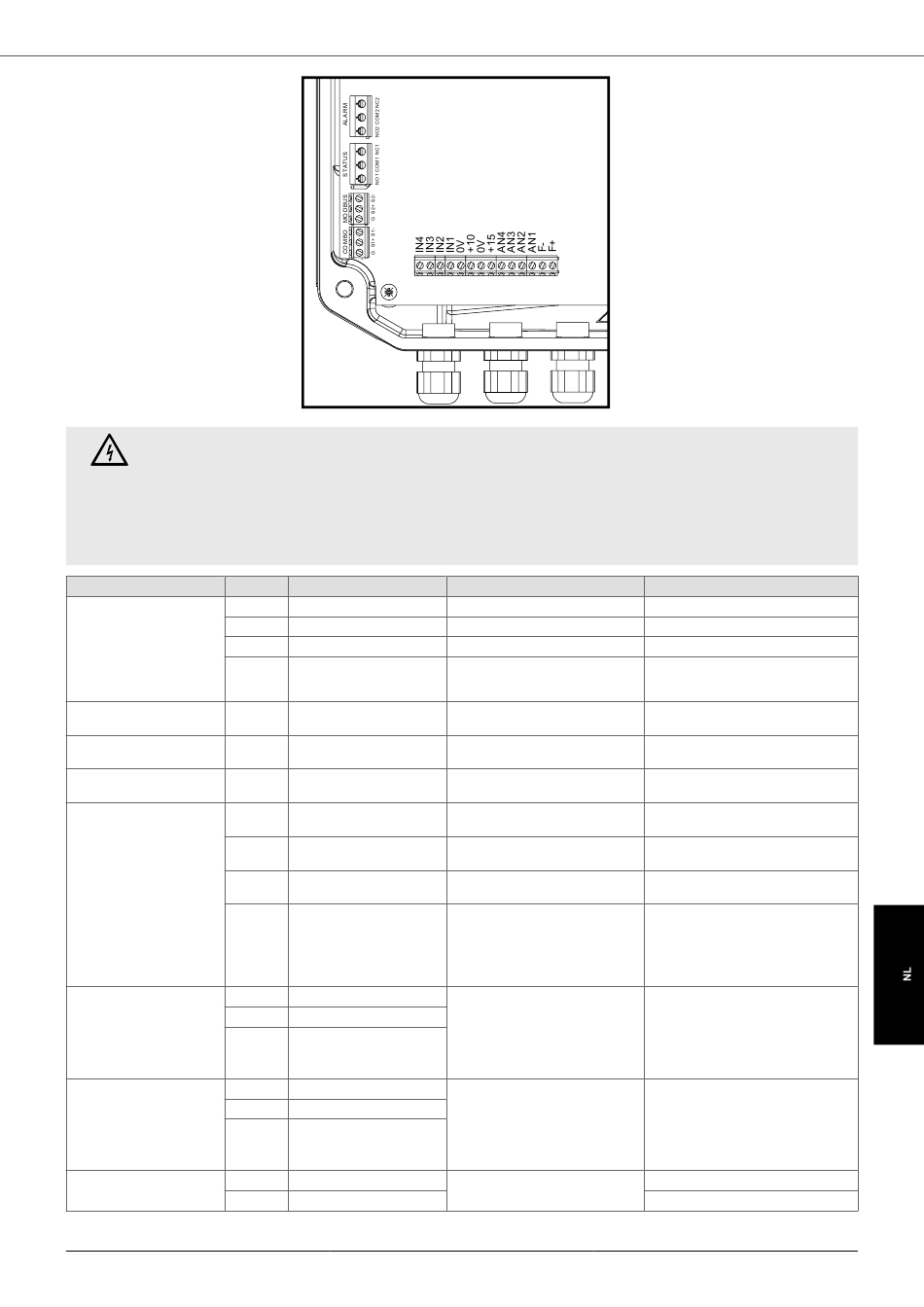

Toegang tot signaalkabels (besturingskabels) in apparaten van maat 1 is alleen toegestaan via de drie M12-kabelwartels, aangezien deze zich in
het SELV-geïsoleerde gebied van het apparaat bevinden, afgebakend door de stippellijn op de printplaat.
De toegang van de signaalkabels via de twee M20-kabelwartels, geplaatst in het niet-geïsoleerde POWER-gebied, stelt ze bloot aan het risico
van contact met delen onder spanning, waardoor de veiligheid van de gebruiker in gevaar wordt gebracht en mogelijke schade aan het apparaat
wordt veroorzaakt.
Als het daarom nodig is om toegang te krijgen tot de signaalkabels via een van de M20-kabelwartels, is het de verantwoordelijkheid van de
installateur om de versterkte isolatie (dubbele isolatie) van de signaalkabels te garanderen, ten minste tot aan het gestippelde SELV-geïsoleerde
gebied.
Type
Analoge ingangen AN1
AN2
AN3
AN4
Voeding +15V
Voeding +10V
Signaal GND 0V
Digitale ingangen IN1
IN2
IN3
IN4
Relaisuitgangen NO1
COM1
NC1
Relaisuitgangen NO2
COM2
NC2
Seriële RS485 S1+
S1-
VS POOL
Kenmerken
4-20 mA Sensor 1
4-20 mA Sensor 2
0-10 V Externe ingestelde waarde
0-10 V Externe frequentie
Externe ingestelde waarde 2
15 VDC, max 100 mA Voeding voor 4-20 mA analoge ingan-
gen
10 VDC, max 3 mA Stroomvoorziening voor analoge in-
gangen 0-10 V
Geïsoleerd Signaal GND voor analoge en digitale
ingangen
Actief laag Starten en stoppen van de motor
Actief laag Uitwisseling van werkfrequentie 1 en 2
Actief laag Werkfrequentie-uitwisseling 1 en 3
Actief laag Reset alarmen
Starten en stoppen van de motor
Schakelen tussen hoofd- en hulprege-
ling
Normaal Open STATUS relais
Gemeente
NO1, COM1: Contact gesloten wan-
neer de motor draait.
Normaal Gesloten
NC1,COM1: Gesloten contact bij stil-
staande motor.
Normaal Open ALARM relais
Gemeente
NO2,COM2: Contact gesloten zonder
alarm.
Normaal Gesloten
NC2,COM2: contact gesloten met
alarm of zonder stroomvoorziening.
Positief Communicatie
Negatief
COMBO
Functionaliteit
-
-
Niet gebruiken als voeding voor digitale
ingangen!
Niet gebruiken als voeding voor digitale
ingangen!
-
Programmeerbaar als normaal open of
normaal gesloten.
Programmeerbaar als normaal open of
normaal gesloten.
Programmeerbaar als normaal open of
normaal gesloten.
Programmeerbaar als normaal open of
normaal gesloten.
Potentiaalvrije contacten
Max. 250 VAC, 2 A
Max. 30 VDC, 2 A
Potentiaalvrije contacten
Max. 250 VAC, 2 A
Max. 30 VDC, 2 A
-
-
EMC
LINE
N/L2
L/L1
Opmerkingen
