VESZÉLY!

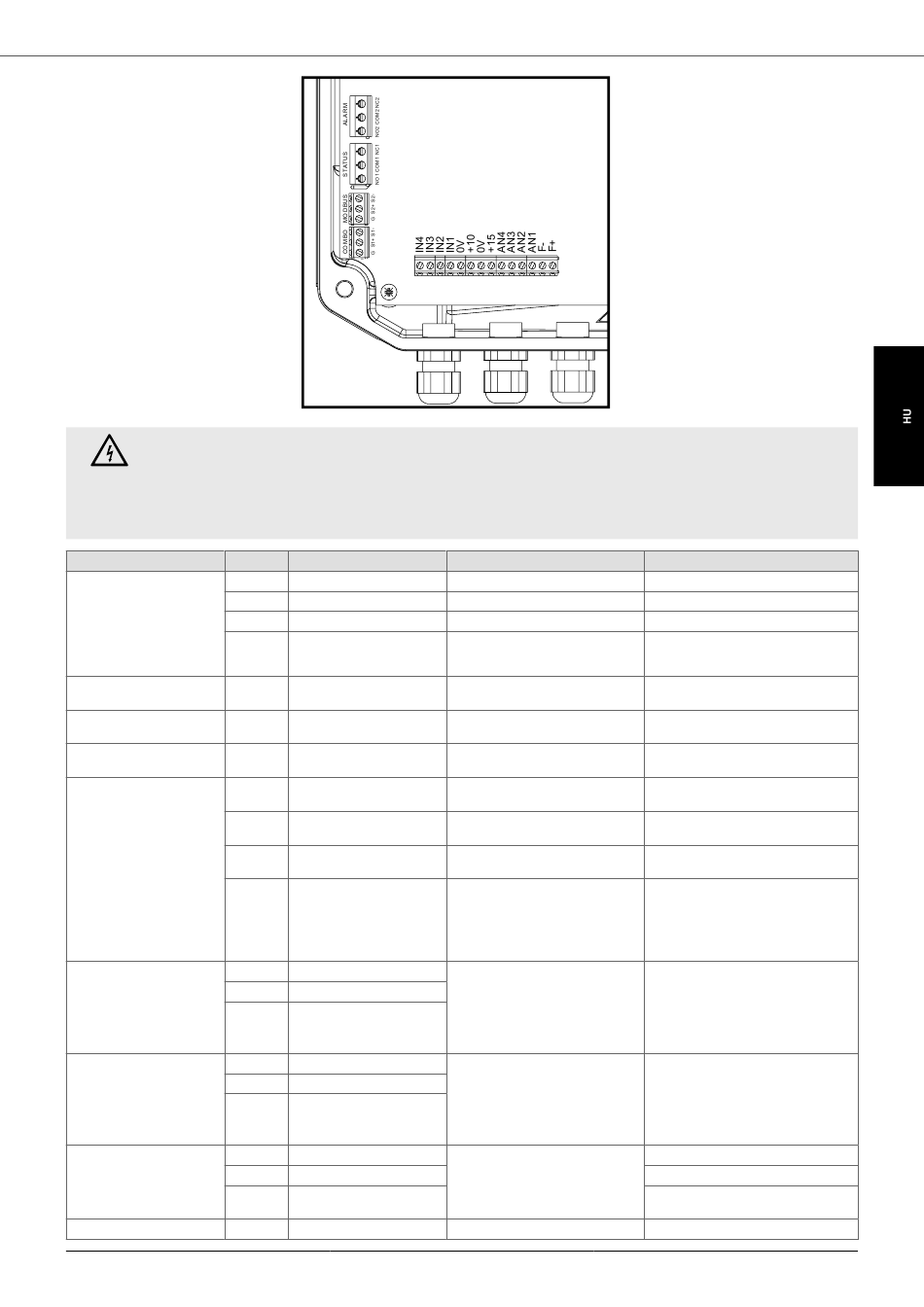

Az 1-es méretű készülékek jel (vezérlő) kábeleihez csak a három M12 kábeltömszelencén keresztül lehet hozzáférni, mivel ezek a készülék
SELV-szigetelt területén vannak elhelyezve, amelyet a nyomtatott áramkörön látható pontozott vonal határol.
A jelkábelek hozzáférése a nem szigetelt POWER területen elhelyezett két M20-as kábeltömszelencén keresztül feszültség alatt álló részekkel
való érintkezés veszélyének teszi ki azokat, ami veszélyezteti a felhasználó biztonságát és a készülék esetleges károsodását.
Ha ezért az M20-as tömszelencék valamelyikén keresztül szükséges hozzáférni a jelkábelekhez, a szerelő felelőssége, hogy a jelkábelek
megerősített szigetelését (kettős szigetelését) garantálja legalább a pontozott SELV szigetelt területig.
Típus
Analóg bemenetek AN1
AN2
AN3
AN4
Tápellátás +15V
Tápellátás +10V
Jel földelése 0V
Digitális bemenetek IN1
IN2
IN3
IN4
Relékimenetek NO1
COM1
NC1
Relékimenetek NO2
COM2
NC2
RS485 soros S1+
S1-
G
RS485 soros S2+
VS POOL
Jellemzők
4-20 mA 1. érzékelő
4-20 mA 2. érzékelő
0-10 V Külső beállítási érték
0-10 V Külső frekvencia
Külső beállítás értéke 2
15 VDC, max 100 mA Analóg bemenetek tápegysége 4-20
mA
10 VDC, max 3 mA 0-10 V-os analóg bemenetek tápegy-
sége
Izolált Földelési jel analóg és digitális beme-
netekhez
Aktív alacsony A motor beindítása és leállítása
Aktív alacsony 1. és 2. munkafrekvencia-csere
Aktív alacsony 1. és 3. munkafrekvencia-csere
Aktív alacsony Riasztás visszaállítása
A motor beindítása és leállítása
A fő és a kiegészítő vezérlési mód kö-
zötti váltás
Általában nyitott Állapotváltó
Szokásos
NO1, COM1: zárt érintkező motorindí-
tással.
Alapesetben zárt
NC1,COM1: zárt érintkező motor leá-
llításával.
Általában nyitott RIASZTÁSI RELÉ
Szokásos
NO2,COM2: érintkező lezárva riasztás
nélkül.
Alapesetben zárt
NC2,COM2: érintkező lezárva riasz-
tással vagy áram nélkül.
Pozitív Kommunikáció
Negatív
COMBO
Soros földelés
Pozitív Kommunikáció
Funkcionalitás
-
-
Ne használja áramként a digitális beme-
netekhez!
Ne használja áramként a digitális beme-
netekhez!
-
Programozható, mint Általában Nyitott
vagy Általában Zárt.
Programozható, mint Általában Nyitott
vagy Általában Zárt.
Programozható, mint Általában Nyitott
vagy Általában Zárt.
Programozható, mint Általában Nyitott
vagy Általában Zárt.
Potenciál nélküli érintkezők
Max. 250 V-os VÁLTÓÁRAM, 2 A
Max. 30 V-os VÁLTÓÁRAM, 2 A
Potenciál nélküli érintkezők
Max. 250 V-os VÁLTÓÁRAM, 2 A
Max. 30 V-os VÁLTÓÁRAM, 2 A
-
-
A soros földelés el van szigetelve a földe-
lő jeltől
-
EMC
LINE
N/L2
L/L1
Észrevételek
