PERICOLO

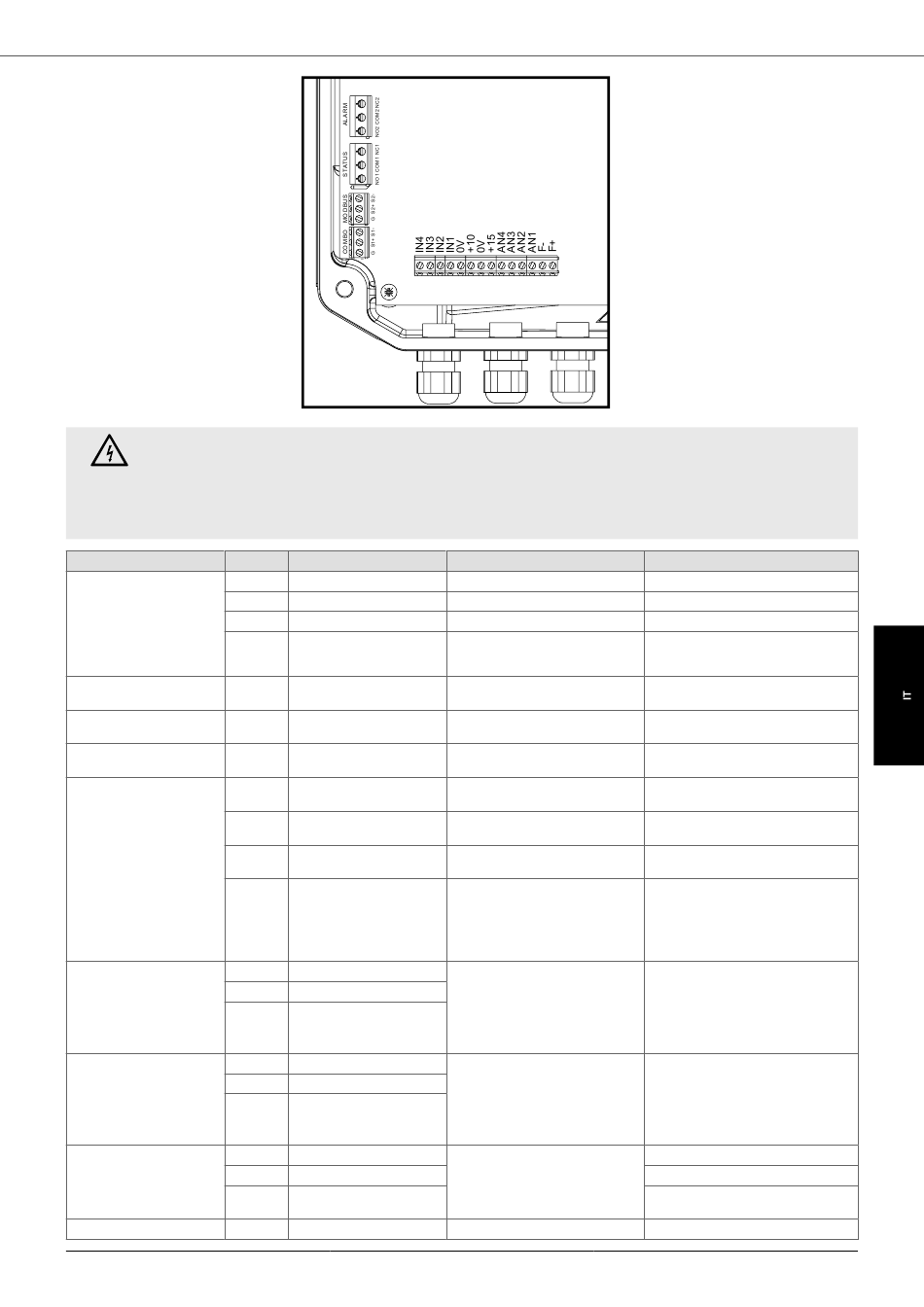

L' accesso dei cavi di segnale (controllo) nei dispositivi taglia 1 è consentito solo attraverso i tre pressacavi M12 in quanto posizionati nella zona
isolata SELV del dispositivo delimitata dalla linea tratteggiata riportata sul circuito stampato.
L' accesso dei cavi di segnale attraverso i due pressacavi M20, posizionati nella zona POWER non isolata, espone gli stessi al rischio di contatto
con parti in tensione compromettendo la sicurezza dell' utilizzatore e provocando un possibile danneggiamento del dispositivo.
Se si rendesse quindi necessario l' accesso dei cavi di segnale attraverso uno dei pressacavi M20, è responsabilità dell' installatore garantire l'
isolamento rinforzato (doppio isolamento) dei cavi di segnale almeno fino alla zona isolata SELV tratteggiata.
Tipo
Ingressi analogici
AN1
AN2
AN3
AN4
Alimentazione
+15V
Alimentazione
+10V
GND di segnale
0V
Ingressi digitali
IN1
IN2
IN3
IN4
Uscite relay
NO1
COM1
NC1
Uscite relay
NO2
COM2
NC2
Seriale RS485
S1+
S1-
G
Seriale RS485
S2+
VS POOL

Caratteristiche

4-20 mA
Sensore 1
4-20 mA
Sensore 2
0-10 V
Valore set esterno
0-10 V
Frequenza esterna
Valore set esterno 2
15 VDC, max 100 mA
Alimentazione per ingressi analogici
4-20 mA
10 VDC, max 3 mA
Alimentazione per ingressi analogici
0-10 V
Isolata
GND di segnale per ingressi analogici
e digitali
Attivo basso
Avvio e arresto motore
Attivo basso
Scambio frequenza lavoro 1 e 2
Attivo basso
Scambio frequenza lavoro 1 e 3
Attivo basso
Reset allarmi
Avvio e arresto motore
Scambio modo controllo principale e
ausiliario
Normalmente Aperto
Relay di STATO
Comune
NO1, COM1: contatto chiuso con mo-
tore avviato.
Normalmente Chiuso
NC1,COM1: contatto chiuso con moto-
re arrestato.
Normalmente Aperto
Relay di ALLARME
Comune
NO2,COM2: contatto chiuso senza al-
larme.
Normalmente Chiuso
NC2,COM2: contatto chiuso con allar-
me o senza alimentazione.
Positivo
Comunicazione
Negativo
COMBO
GND seriale
Positivo
Comunicazione
Funzionalità
-
-
Non utilizzare come alimentazione agli in-
gressi digitali !
Non utilizzare come alimentazione agli in-
gressi digitali !
-
Programmabile come Normalmente Aper-
to o Normalmente Chiuso.
Programmabile come Normalmente Aper-
to o Normalmente Chiuso.
Programmabile come Normalmente Aper-
to o Normalmente Chiuso.
Programmabile come Normalmente Aper-
to o Normalmente Chiuso.
Contatti privi di potenziale
Max 250 VAC, 2 A
Max 30 VDC, 2 A
Contatti privi di potenziale
Max 250 VAC, 2 A
Max 30 VDC, 2 A
-
-
Il GND seriale è isolato rispetto al GND
segnale
-
EMC
LINE
N/L2
L/L1
Commenti
