Aardlekschakelaars (RCD)
Voor omvormers met driefasige stroomvoorziening wordt aanbevolen om RCD-apparaten te gebruiken die gevoelig zijn voor zowel wissel- als gelijkstroom. De
aangegeven apparaten zijn:
• type B, aangeduid met de symbolen

7.3. Aansluiten van kabels

WAARSCHUWING
De aansluitkabels moeten voldoen aan de plaatselijke voorschriften, een geschikte doorsnede hebben en voldoen aan de vereisten inzake
spanning, stroom en temperatuur.

7.3.1. Stroomkabels

Model Maximale doorsnede van de
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
WAARSCHUWING
Gebruik altijd kabels met kabelschoenen, die eventueel bij het product worden geleverd.

7.3.2. Bedieningskabels

Model
Bedieningsterminals van alle modellen
WAARSCHUWING
Gebruik afgeschermde kabel voor besturingskabels.
WAARSCHUWING
Gebruik altijd kabels met kabelschoenen, die eventueel bij het product worden geleverd.

7.4. Elektromagnetische compatibiliteit (EMC)

Het apparaat voldoet aan de eisen voor elektromagnetische compatibiliteit volgens.
Om de elektromagnetische compatibiliteit te waarborgen van het systeem waarin het wordt geïnstalleerd, is het echter noodzakelijk:
• gebruik zo kort mogelijke aardingskabels.
• gebruik motorkabels die zo kort mogelijk zijn en afgeschermd met de afscherming aan beide uiteinden aangesloten.
• gebruik afgeschermde signaalkabels met de afscherming slechts aan één uiteinde aangesloten.
WAARSCHUWING
Installeer signaal-, motor- en voedingskabels gescheiden van elkaar op een afstand van ten minste 30 cm. Als de signaalkabels de stroomka-
bels kruisen, kruis ze dan haaks.
WAARSCHUWING
De verbinding van de Cy-filtercondensatoren met de aarde kan worden verwijderd door de met het EMC-symbool gemarkeerde schroeven te
verwijderen. Dit vermindert de lekstromen naar aarde als gevolg van het filter, maar de intrinsieke EMC-compatibiliteit van het toestel is niet
gewaarborgd.
Bij installatie in een IT-systeem wordt aanbevolen om de schroeven gemarkeerd met het EMC-symbool te verwijderen en een externe isolatie-
controller te installeren. Fotovoltaïsche systemen vallen in de IT-categorie.

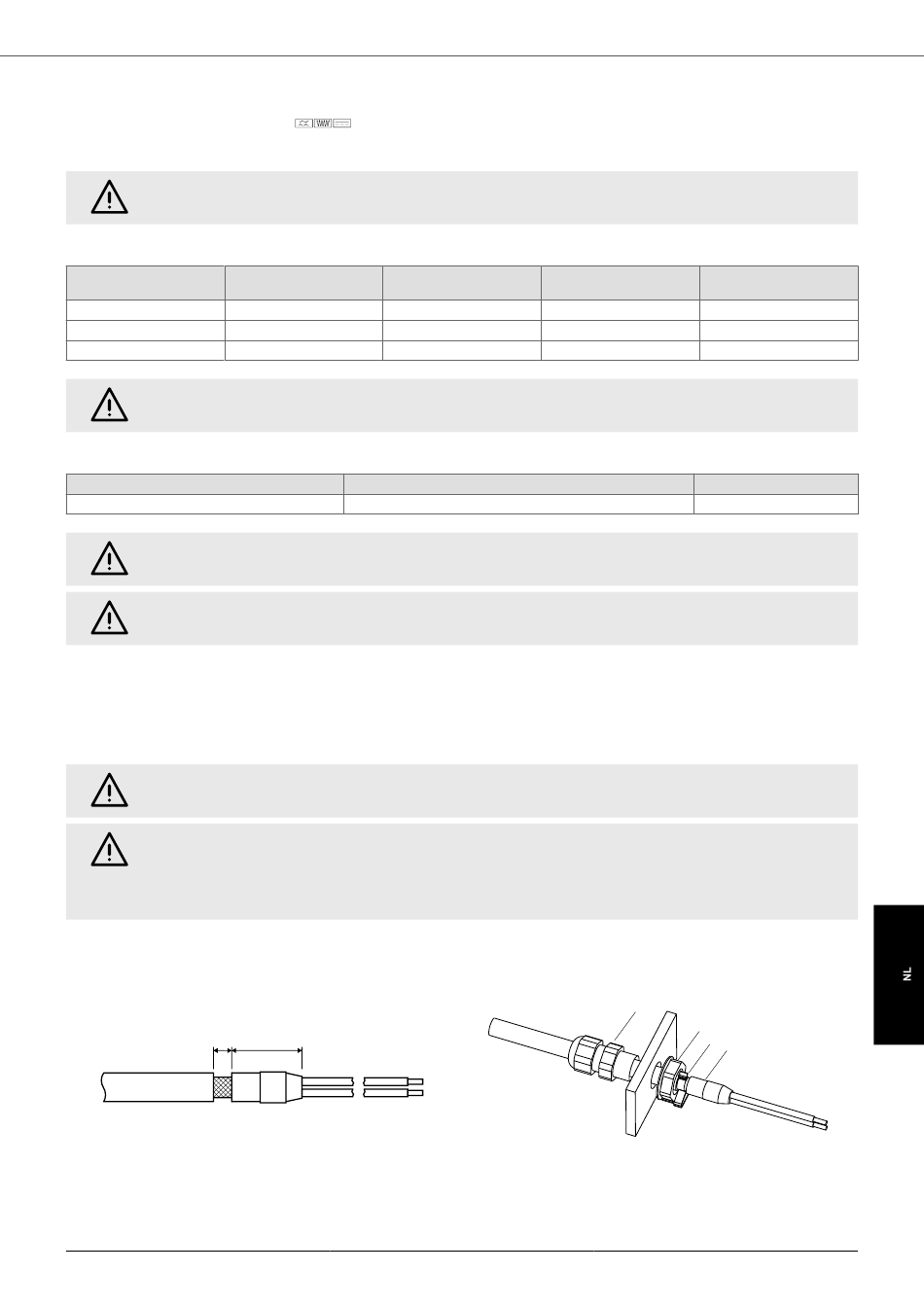

EMC-clips voor kabelwartels
Om een correcte aarding van de vlecht te verzekeren bij gebruik van afgeschermde kabels, wordt aanbevolen de passende EMC-klemmen te gebruiken zoals
hieronder afgebeeld.
5
1: Kabelwartel; 2: Borgmoer; 3: EMC-clip; 4: Afgeschermde kabel

7.5. Elektrische aansluitingen

Maximale doorsnede van de
ingangskabel met aarde uitgangskabel met aarde
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
Maximale doorsnede van de besturingskabels
2
1 mm (16 AWG)
20
VS POOL
Aanhaalkoppel kabel [Nm]
2
-
2
-
2
-
Aandraaimoment voor
grondkabel
-
-
-
Aanhaalkoppel [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
