PELIGRO

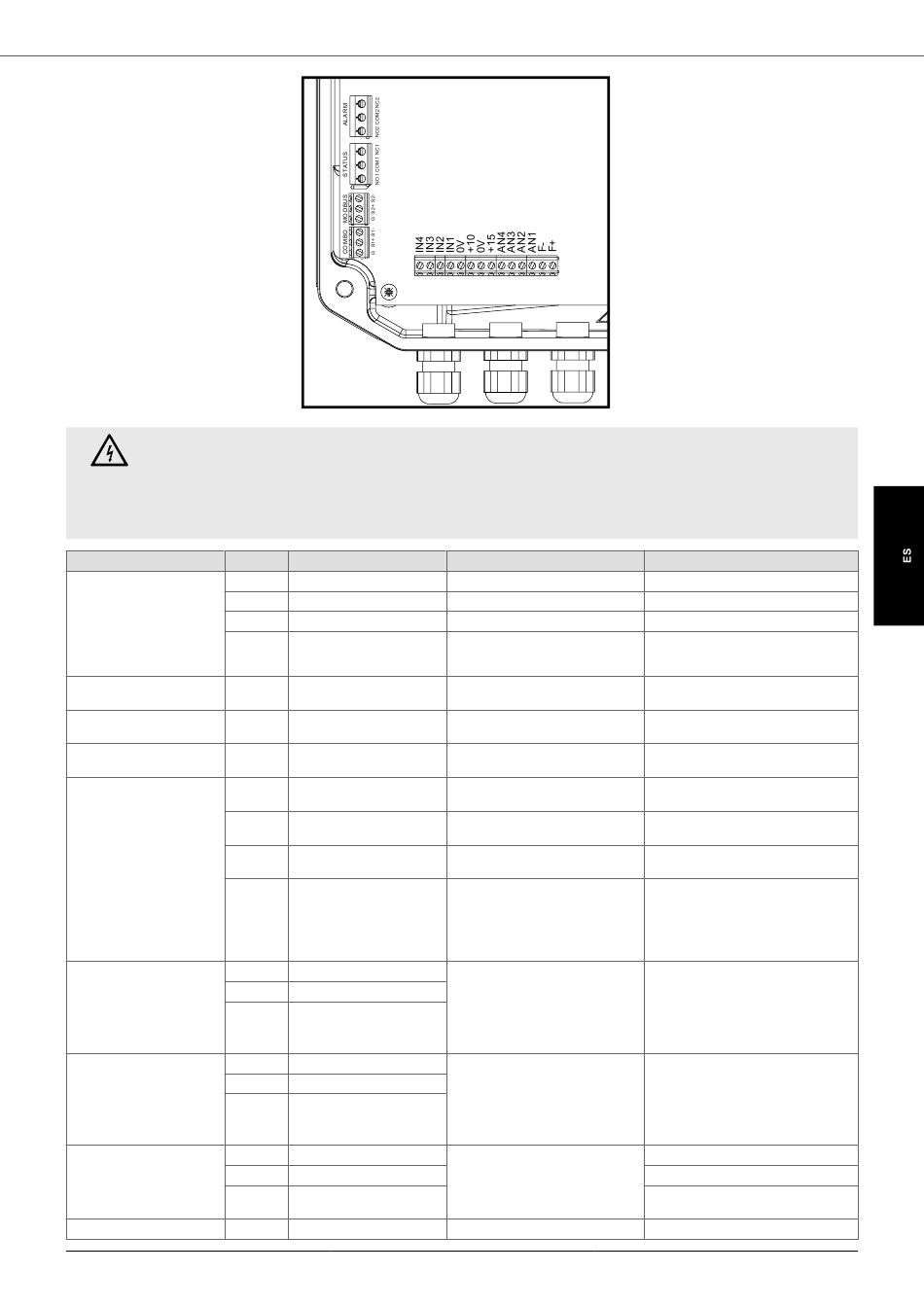

El acceso a los cables de señal (control) en los dispositivos de tamaño 1 solo se permite a través de los tres prensaestopas M12, ya que están
colocados en el área aislada SELV del dispositivo delimitada por la línea de puntos que se muestra en el circuito impreso.
El acceso de los cables de señal a través de los dos prensaestopas M20, colocados en la zona POWER no aislada, los expone al riesgo de
contacto con partes activas, comprometiendo la seguridad del usuario y provocando posibles daños al dispositivo.
Si por lo tanto es necesario acceder a los cables de señal a través de uno de los prensaestopas M20, es responsabilidad del instalador
garantizar el aislamiento reforzado (aislamiento doble) de los cables de señal al menos hasta el área aislada SELV punteada.
Tipo
Entradas analógicas AN1
AN2
AN3
AN4
Fuente de alimentación +15V
Fuente de alimentación +10V
GND de señal 0V
Entradas digitales IN1
IN2
IN3
IN4
Salidas de relé NO1
COM1
NC1
Salidas de relé NO2
COM2
NC2
Serial RS485 S1+
S1-
G
Serial RS485 S2+
VS POOL
Características
4-20 mA Sensor 1
4-20 mA Sensor 2
0-10 V Valor set externo
0-10 V Frecuencia externa
Valor set externo 2
15 VDC, max 100 mA Fuente de alimentación para entradas
analógicas de 4-20 mA
10 VDC, max 3 mA Fuente de alimentación para entradas
analógicas 0-10V
Aislado GND de señal para entradas analógi-
cas y digitales
Activo bajo Arranque y parada del motor
Activo bajo Intercambio de frecuencia de trabajo 1
y 2
Activo bajo Frecuencia de intercambio de trabajo
1 y 3.
Activo bajo Restablecimiento alarmas
Arranque y parada del motor
Cambiar el modo de control principal y
auxiliar
Normalmente abierto Relé de ESTADO
Común
NO1, COM1: contacto cerrado con el
motor arrancado.
Normalmente cerrado
NC1, COM1: contacto cerrado con el
motor parado.
Normalmente abierto Relé de ALARMA
Común
NO2,COM2: contacto cerrado sin alar-
ma.
Normalmente cerrado
NC2,COM2: contacto cerrado con
alarma o sin fuente de alimentación.
Positivo Comunicación
Negativo
COMBO
GND en serie
Positivo Comunicación
Funcionalidad
-
-
¡No lo use como fuente de alimentación
para entradas digitales!
¡No lo use como fuente de alimentación
para entradas digitales!
-
Programable como Normalmente abierto
o Normalmente cerrado.
Programable como Normalmente abierto
o Normalmente cerrado.
Programable como Normalmente abierto
o Normalmente cerrado.
Programable como Normalmente abierto
o Normalmente cerrado.
Contactos sin potencial
Máx. 250 VCA, 2 A
Máx. 30 VCC, 2 A
Contactos sin potencial
Máx. 250 VCA, 2 A
Máx. 30 VCC, 2 A
-
-
GND en serie se aísla respecto a la señal
GND
-
EMC
LINE
N/L2
L/L1
Comentarios
