DANGER

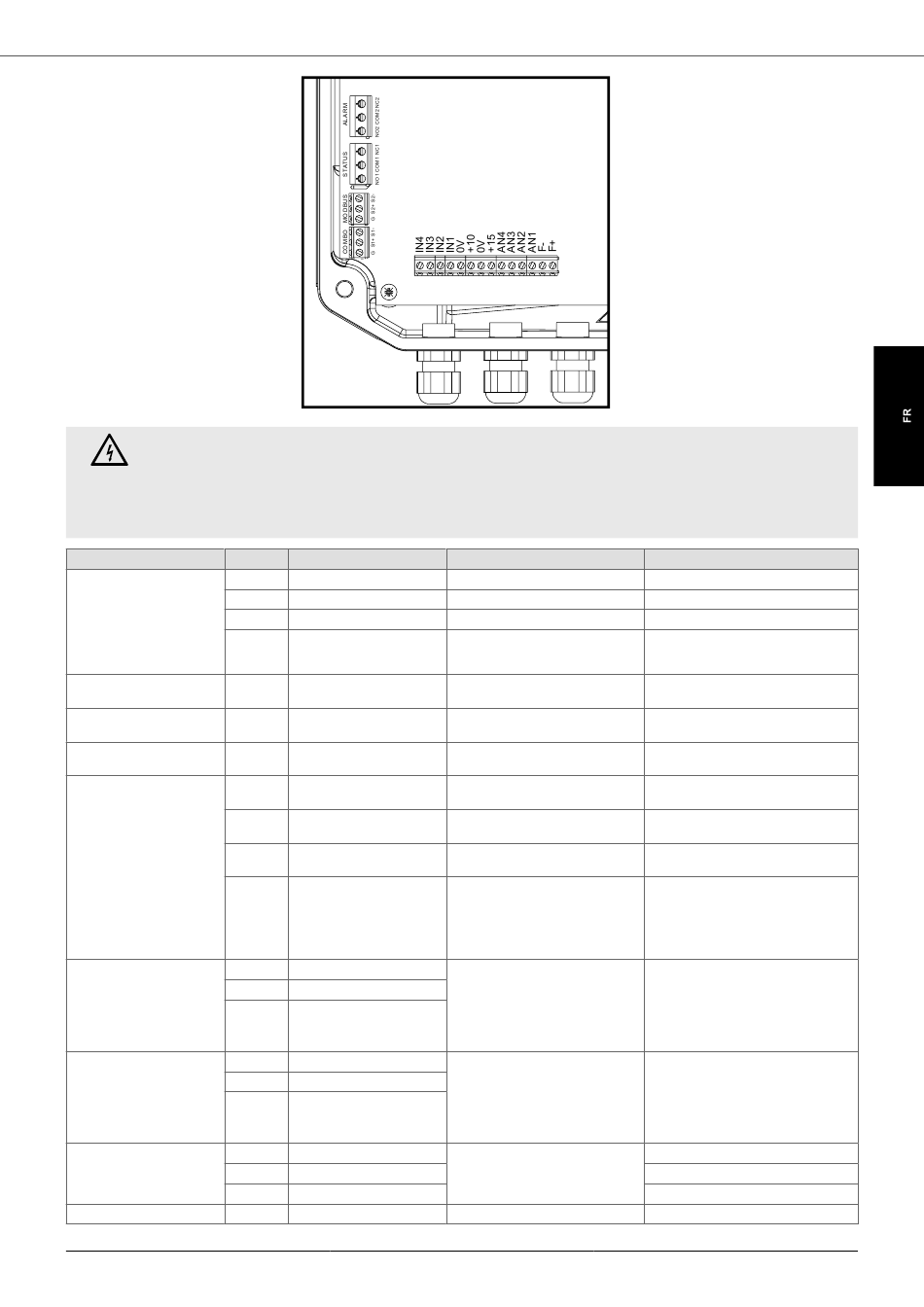

L'accès aux câbles de signal (commande) dans les appareils de taille 1 n'est autorisé qu'à travers les trois presse-étoupes M12 car ils sont
positionnés dans la zone isolée SELV de l'appareil délimitée par la ligne pointillée indiquée sur le circuit imprimé.
L'accès des câbles de signal à travers les deux presse-étoupes M20, positionnés dans la zone POWER non isolée, les expose au risque de
contact avec des parties sous tension, compromettant la sécurité de l'utilisateur et pouvant endommager l'appareil.
S'il est donc nécessaire d'accéder aux câbles de signal par l'un des presse-étoupes M20, il est de la responsabilité de l'installateur de garantir
l'isolation renforcée (double isolation) des câbles de signal au moins jusqu'à la zone isolée SELV pointillée.
Type
Entrées analogiques AN1
AN2
AN3
AN4
Alimentation électrique +15V
Alimentation électrique +10V
Signal GND 0V
Entrées numériques IN1
IN2
IN3
IN4
Sorties relais NO1
COM1
NC1
Sorties relais NO2
COM2
NC2
Série RS485 S1+
S1-
G
Série RS485 S2+
VS POOL
Caractéristiques
4-20 mA Capteur 1
4-20 mA Capteur 2
0-10 V Valeur définie (de consigne) externe
0-10 V Fréquence externe
Valeur définie de consigne externe 2
15 VDC, max 100 mA Alimentation pour entrées analogiques
4 à 20 mA
10 VDC, max 3 mA Alimentation pour les entrées analogi-
ques 0 à 10 V
Isolé Signal GND pour entrées analogiques
et numériques
Actif bas Démarrage et arrêt moteur
Actif bas Échange de la fréquence de fonction-
nement 1 et 2
Actif bas Fréquence d'échange des travaux 1 et
3
Actif bas Réinitialisation alarmes
Démarrage et arrêt moteur
Commutation entre le mode de com-
mande principal et auxiliaire
Normalement ouvert Relais d'ÉTAT
Commun
NO1, COM1 : contact fermé avec mo-
teur en marche.
Normalement fermé
NC1,COM1 : contact fermé avec mo-
teur arrêté.
Normalement ouvert Relais d'ALARME
Commun
NO2,COM2 : contact fermé sans alar-
me.
Normalement fermé
NC2,COM2 : contact fermé avec alar-
me ou sans alimentation.
Positif Communication
Négatif
COMBO
Série GND
Positif Communication
Fonctionnalité
-
-
N'utilisez pas comme alimentation pour
les entrées numériques !
N'utilisez pas comme alimentation pour
les entrées numériques !
-
Programmable comme normalement ou-
vert ou normalement fermé.
Programmable comme normalement ou-
vert ou normalement fermé.
Programmable comme normalement ou-
vert ou normalement fermé.
Programmable comme normalement ou-
vert ou normalement fermé.
Contacts sans potentiel
Max 250 VCA, 2 A
Max 30 VCC, 2 A
Contacts sans potentiel
Max 250 VCA, 2 A
Max 30 VCC, 2 A
-
-
La série GND est isolée du signal GND
-
EMC
LINE
N/L2
L/L1
Commentaires
