A háromfázisú tápegységgel rendelkező inverteres eszközökhöz ajánlott a váltóáramra és az egyenáramra egyaránt érzékeny RCD-eszközöket használni. A neve-
zett eszközök a következők:
• szimbólumokkal jelzett B típus
7.3. Csatlakozókábelek
FIGYELEM
A csatlakozókábeleknek meg kell felelniük a helyi előírásoknak, megfelelő keresztmetszetűnek kell lennie, és meg kell felelniük a feszültségre,
az áramerősségre és a hőmérsékletre vonatkozó követelményeinek.
7.3.1. Tápkábelek
Modell
maximális keresztmetszete
VS POOL 3.5 HP (2.2 kW) 4 x 2,5 mm
VS POOL 4.5 HP (3 kW) 4 x 2,5 mm
VS POOL 5.5 HP (4 kW) 4 x 2,5 mm
FIGYELEM
Mindig kábelsarukkal ellátott kábeleket használjon, amelyek a termékhez tartozhatnak.
7.3.2. Vezérlőkábelek
Modell
A modellek vezérlőbilincsei
FIGYELEM
A vezérlőkábelekhez árnyékolt kábelt kell használni.
FIGYELEM
Mindig kábelsarukkal ellátott kábeleket használjon, amelyek a termékhez tartozhatnak.
7.4. Elektromágneses összeférhetőség (EMC)
A készülék megfelel az MSZ szabvány elektromágneses kompatibilitási követelményeinek.
Annak érdekében, hogy biztosítani lehessen annak a rendszernek az elektromágneses összeférhetőségét, amelyikbe beépítik, a következőket kell tenni:
• a földelő kábeleket a lehető legrövidebb ideig használja.
• a motorkábeleket a lehető legrövidebb ideig használja, és árnyékolja úgy, hogy a pajzs mindkét végén rajta legyen.
• használjon árnyékolt jelkábeleket úgy, hogy a pajzs csak az egyik végéhez legyen csatlakoztatva.
FIGYELEM
A jelkábeleket, a motorkábeleket és a tápkábeleket egymástól legalább 30 cm távolságra kell felszerelni. Abban az esetben, ha a jelkábeleknek
meg kell felelniük a tápkábeleknek, azokat függőlegesen keresztezze.
FIGYELEM
A Cy szűrőkondenzátorok földeléshez való csatlakoztatását az EMC szimbólummal jelölt csavarok eltávolításával lehet megszüntetni. Ez,
a szűrő miatt, csökkenti a földelés felé irányuló szivárgási áramokat, de csökkenti az eszköz belső EMC-képességét, amelyet ezért külsőleg más
módon kell biztosítani.
Informatikai rendszerbe történő beépítés esetén javasolt az EMC szimbólummal jelölt csavarok eltávolítása és egy külső szigetelésvezérlő
felszerelése. A fotovoltaikus rendszerek az IT kategóriába tartoznak.

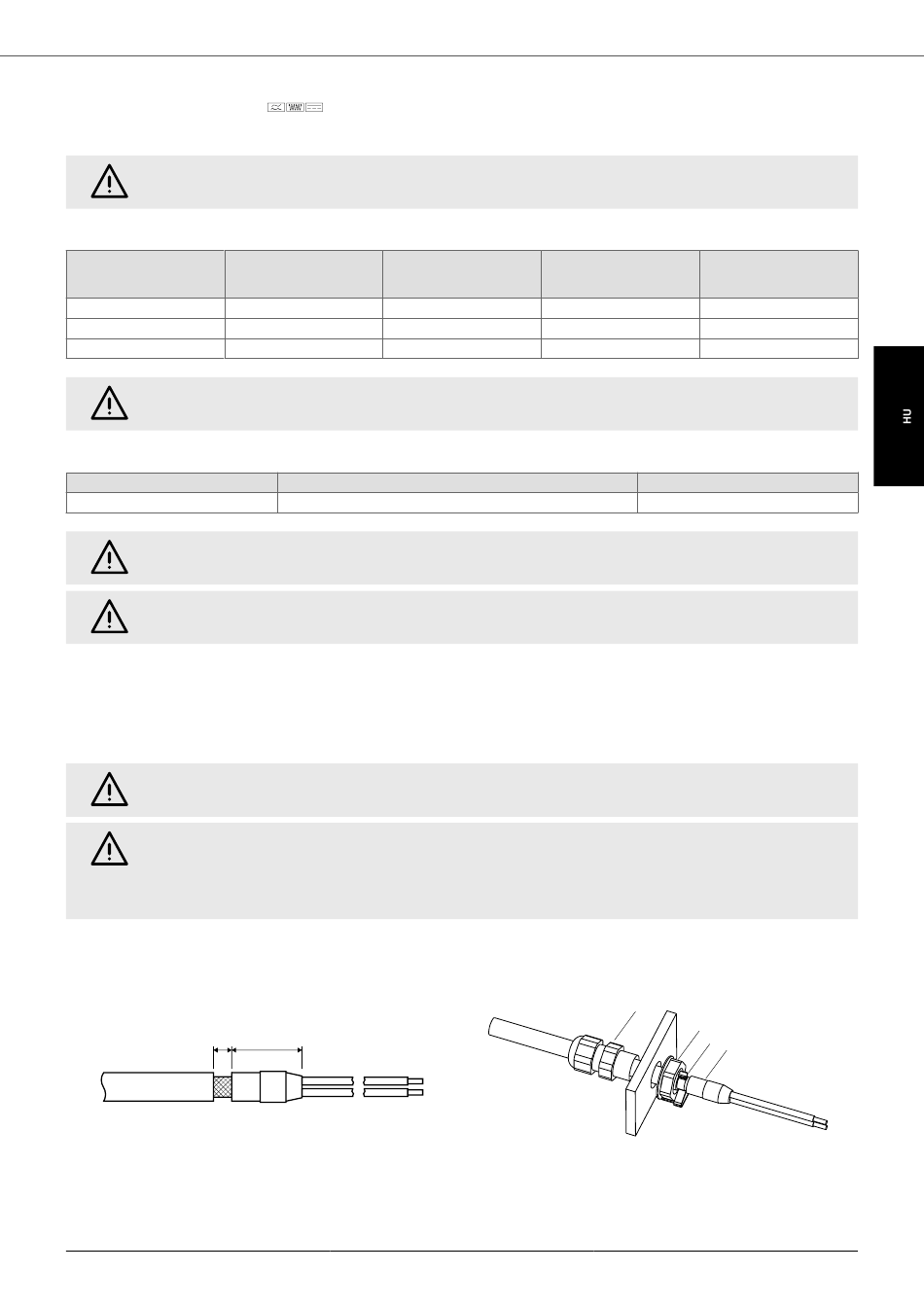

EMC-csipesz kábeltömítésekhez
Árnyékolt kábelek használata esetén a fonás megfelelő földelésének biztosítása érdekében javasoljuk megfelelő EMC-kapcsok használatát az alábbi ábrán látható
módon.
5
1: Kábeltömítés; 2: Biztosítóanya; 3: EMC-kapocs; 4: Árnyékolt kábel
7.5. Elektromos csatlakozások
A bemeneti kábel A kimeneti kábel
földeléssel ellátott földeléssel ellátott
maximális keresztmetszete
2
4 x 2,5 mm
2
4 x 2,5 mm
2
4 x 2,5 mm
A vezérlőkábelek maximális keresztmetszete
2
1 mm (16 AWG)
20
VS POOL
Kábel meghúzási
nyomatéka [Nm]
2
-
2
-
2
-
Földelő kábel meghúzási
nyomatéka
-
-
-
Meghúzási nyomaték [Nm]
0,5 Nm (0,37 ftlbs)
1
2
3
4
