Installation und Montage | Mechanische Befestigung
5.2
Mechanische Befestigung
5.2.1
Sensormontage
i
Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors.
Montieren Sie den Sensor über 4 Schrauben M4 an der Sensorbodenplatte.
Optional kann über 4 Gewindestifte eine Justage des Sensors vorgenommen werden.
Der Sensor wird durch einen sichtbaren Laserstrahl auf das Zielobjekt ausgerichtet. Zur Ausrichtung des Sensors sind
auch die Hinweise für den Betrieb, siehe
Trifft der Laserstrahl nicht senkrecht auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen.
Durchsteckverschraubung
Durchstecklänge
Einschraubtiefe
6,5 mm
min 10 mm
Abb. 6 Montagebedingungen
i
Befestigen Sie den Sensor ausschließlich an den vorhandenen Durchgangsbohrungen auf einer ebenen Fläche.
Klemmungen jeglicher Art sind nicht gestattet.
Überschreiten Sie nicht die Drehmomente.

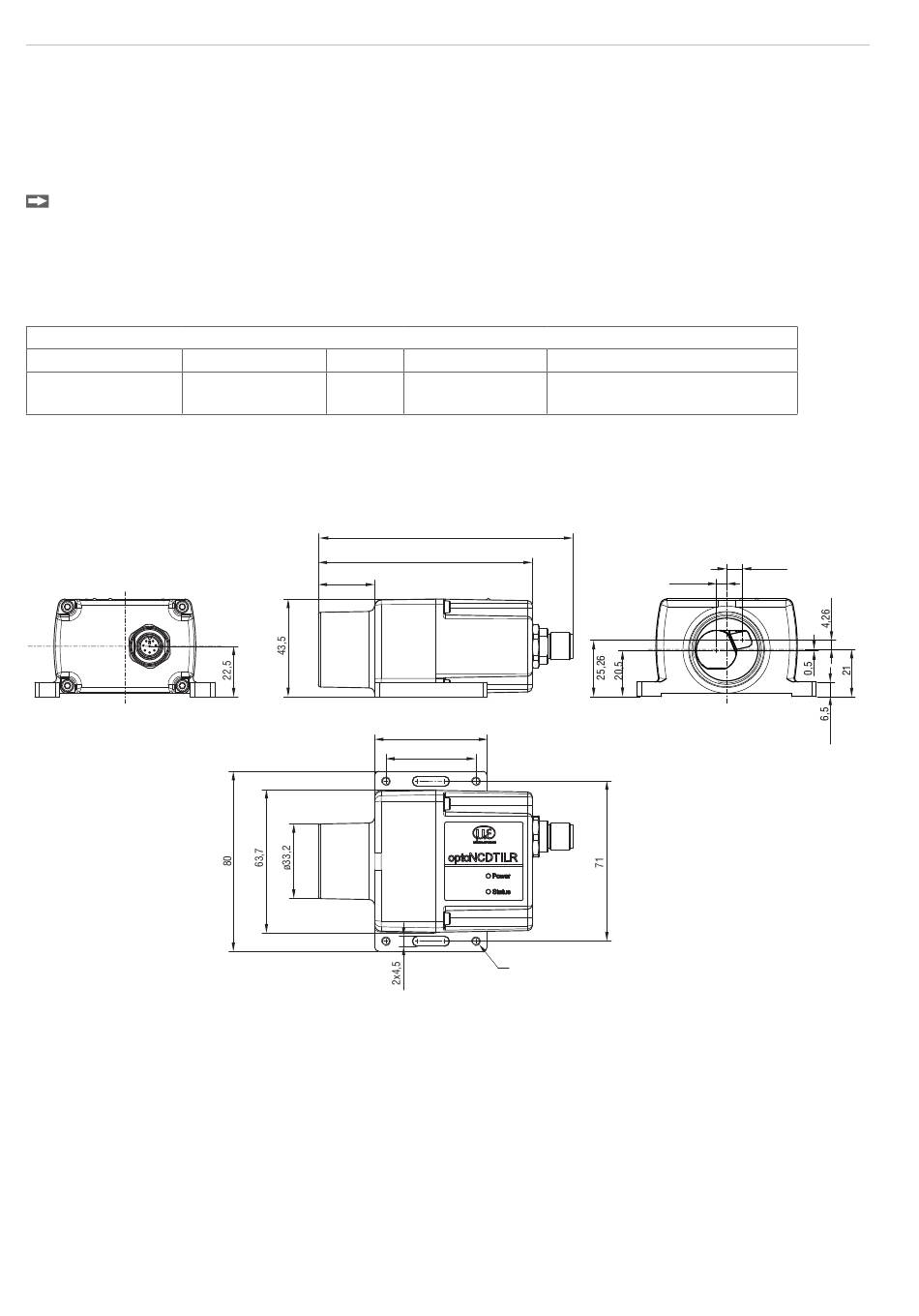

Abb. 7 Maßzeichnung optoNCDT ILR3800-100, Abmessungen in mm
i
Bringen Sie den Sensor so an, dass die Anschlüsse und Anzeigeelemente nicht verdeckt werden.
1) Empfehlung: Prüfung unter Einsatzbedingungen notwendig!
optoNCDT ILR3800
Kap.
5.1, zu beachten.
1
Anzahl
Schraube
4
M4 ISO 4762-A2
25
Drehmoment
1,7 Nm bei Festigkeitsklasse 70
2,3 Nm bei Festigkeitsklasse 80
113
95
50
40
4xM4
6,85
4,5
Laser
Empfänger
Laser
Empfänger
