Betrieb ILR3800-100
6.5
Triggerung
6.5.1
Allgemein
Die Messwertaufnahme und -ausgabe am ILR3800 ist durch ein externes elektrisches Triggersignal oder per Kommando
steuerbar. Dabei wird die digitale Ausgabe beeinflusst. Der Messwert zum Triggerzeitpunkt wird zeitversetzt ausgegeben,
siehe
Kap.
6.5.
- Die Triggerung hat keine Auswirkung auf die vorgewählte Messrate bzw. das Zeitverhalten, so dass zwischen dem
Triggerereignis (Pegeländerung) und dem Beginn der Ausgabe immer 4 Zyklen + 1 Zyklus (Jitter) liegen.
- Als externer Triggereingang wird der Eingang TRIG benutzt.
- Werkseinstellung: keine Triggerung, der Sensor beginnt mit der Messwertausgabe unmittelbar nach dem Einschalten.
- Die Pulsdauer des „Trigger in"-Signals beträgt mindestens 2 ms.
Die Triggerung der Messwertaufnahme und –ausgabe haben das gleiche Zeitverhalten.
Wechseln Sie in Das Menü Einstellungen > Trigger und wählen Sie die gewünschten Triggerbedingun-
gen.

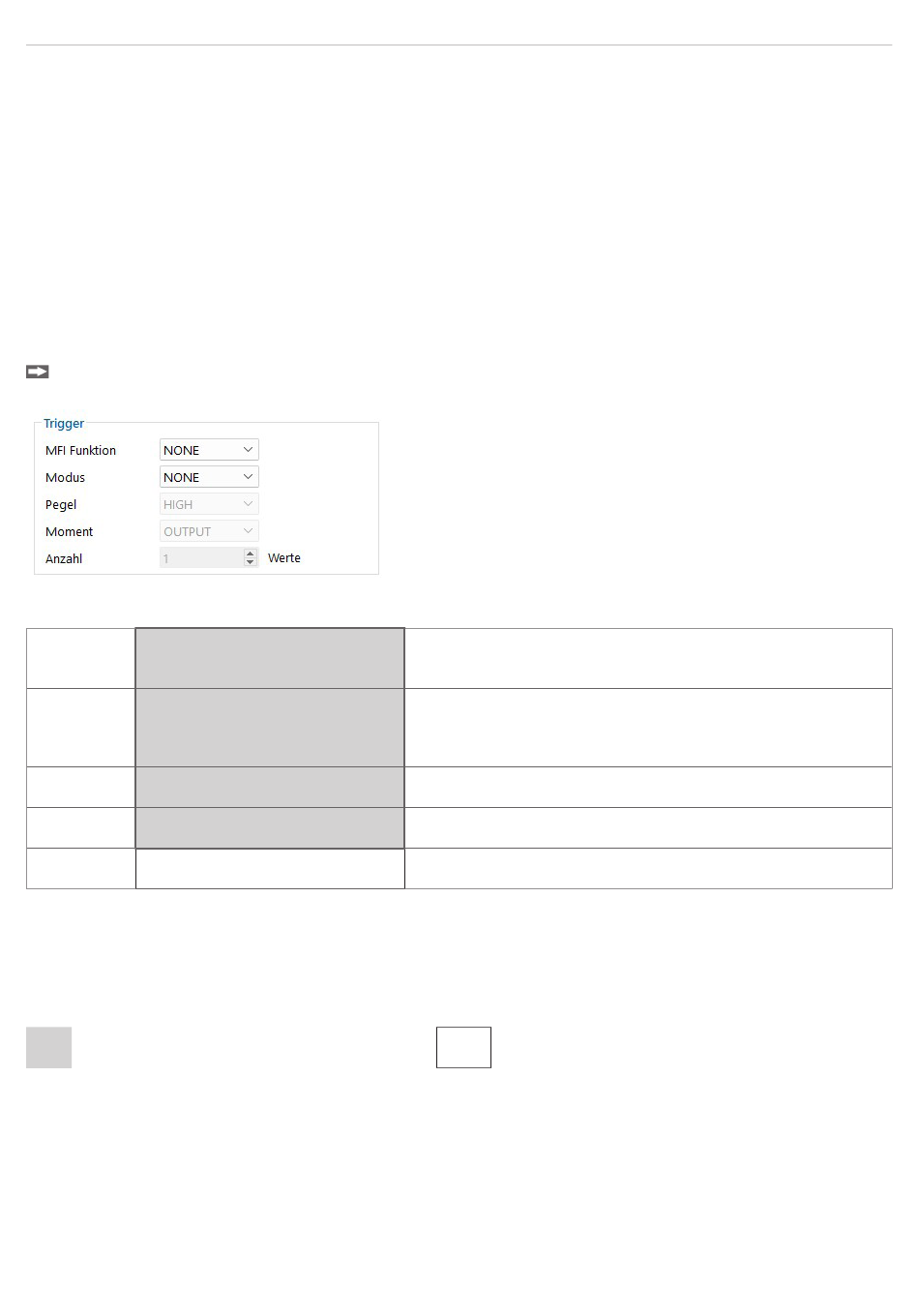

Abb. 21 Menü Triggerung
MFI Funktion None / Master / Trigger
Modus
None / Edge / Pulse / Software
Pegel
High / Low
Moment
Input / Output
Anzahl
Wert
Beim Triggern gilt: f
< f
T
1) Input: Der Laser muss manuell ausgeschaltet werden (Laser off). Per Trigger wird der Laser schließlich aktiviert und
eine Messung gestartet.
Output: Der Laser muss manuell angeschaltet werden (Laser measure). Per Trigger wird die Messwertausgabe aktiviert.
Grau hinterlegte Felder
erfordern eine Auswahl.
optoNCDT ILR3800
1
M
None = MFI ohne Funktion; Master = MFI startet die Masterung;
Trigger = MFI startet die Datenaufnahme/Datenausgabe je nach
Einstellung von Moment
Auswahl für die gewünschte Art der Triggerung.
None = keine Triggerung, kontinuierliche Messwertausgabe;
Edge = Flankentriggerung; Pulse = Pegeltriggerung oder reine
Softwaretriggerung
Mit Flankentriggerung und High: steigende Flanke
Mit Flankentriggerung und Low: fallende Flanke
Definiert die Art der Triggerung.
Input = Datenaufnahme, Output = Datenausgabe
Für die Flanken- und Softwaretriggerung muss die Anzahl an auszu-
gebenden Messwerten angegeben werden.
f
Triggerfrequenz
T
f
Messrate
M
Dunkel umrandete Felder
Wert
erfordern die Angabe eines Wertes
Seite 23
