Betrieb ILR3800-100
Als Triggerbedingungen sind implementiert:
Pegel-Triggerung mit Pegel hoch / Pegel niedrig.
Kontinuierliche Messwertaufnahme/-ausgabe, solange der
gewählte Pegel anliegt. Danach stoppt die Datenaufnahme/-
ausgabe.
Die Pulsdauer muss mindestens eine Zykluszeit betragen.
Die darauffolgende Pause muss ebenfalls mindestens eine
Zykluszeit betragen.
U
= Triggersignal
I
W = Wegsignal

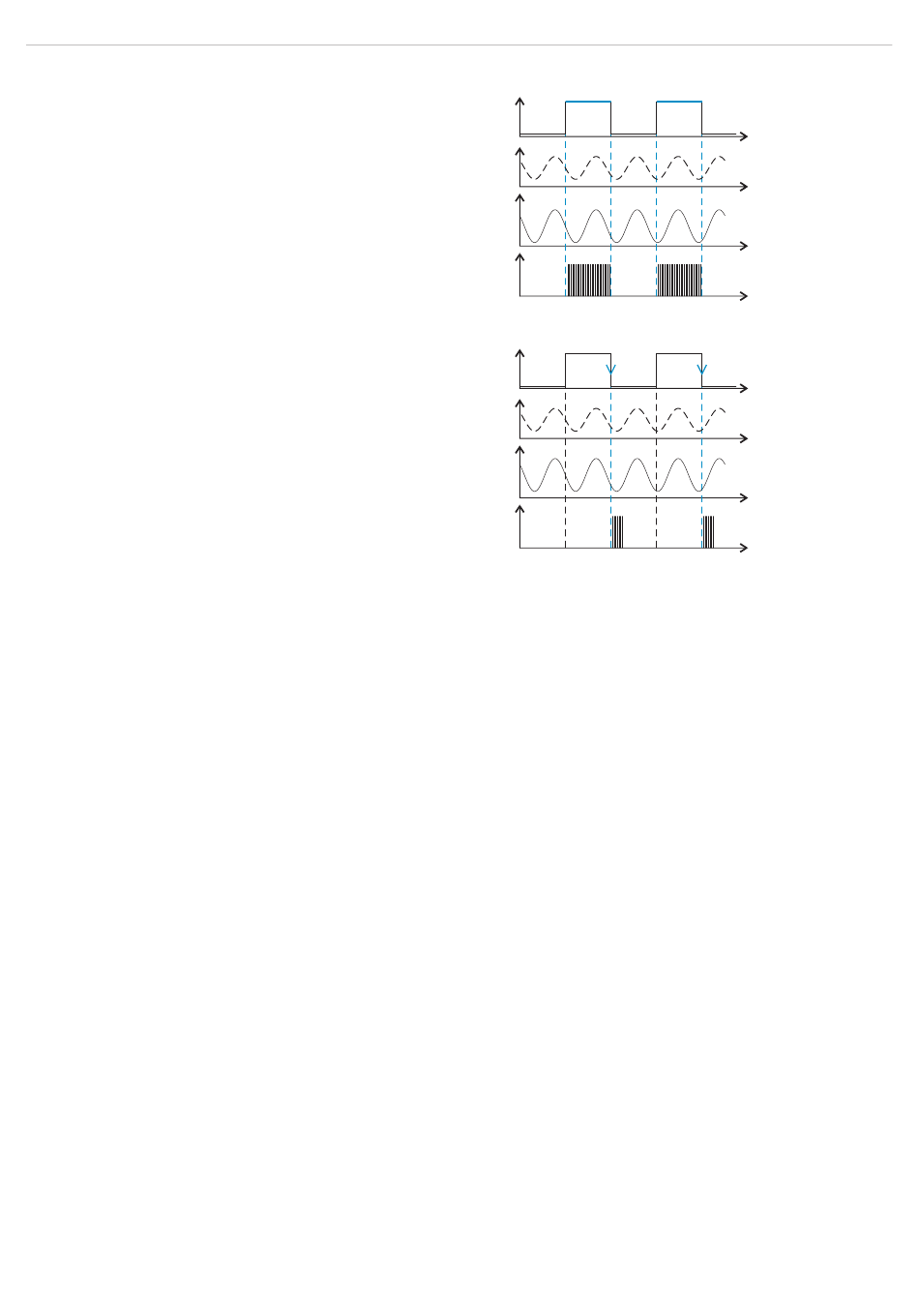

Abb. 22 Triggerpegel High (oben) mit Analogausgang A
Flanken-Triggerung mit steigender oder fallender Flanke.
Startet Messwertaufnahme, sobald die gewählte Flanke am
Triggereingang erkannt wird. Der Sensor gibt bei erfüllter Trig-
gerbedingung die festgelegte Anzahl an Messwerten aus.
Wertebereich von 1 ... 2.147.483.646.
Die Pulsdauer muss mindestens 2 ms betragen.
Abb. 23 Triggerflanke HL (oben) mit Analogausgang A
Software-Triggerung. Die Aufnahme der Messwerte wird durch das Kommando TRIGGERSW ausgelöst. Nach dem
Triggerereignis gibt der Sensor die zuvor eingestellte Anzahl an Messwerten aus oder startet eine kontinuierliche Mess-
wertausgabe. Die Messwertausgabe kann auch über ein Kommando beendet werden.
6.5.2
Triggerung der Messwertaufnahme
Die Messwertaufnahmetriggerung verarbeitet Messungen, die ab dem Triggerereignis erfasst werden. Zuvor erfasste
Messwerte werden verworfen. Die Aufnahmetriggerung hat damit direkten Einfluss auf die weitere Messwertverarbeitung.
Der Sensor korrigiert Fehler intern über die Einstellungen in den gespeicherten Konfiguationen. Bei bewegten Zielen und
einer Datenaufnahme-Triggerung empfiehlt Micro-Epsilon die Betriebsarten Automatik (Auto) und Schnell (Fast).
6.5.3
Triggerung der Messwertausgabe
Die Berechnung der Messwerte erfolgt fortlaufend und unabhängig vom Triggerereignis. Ein Triggerereignis löst nur die
Ausgabe der Werte über die RS422-Schnittstelle aus.
i
Die Aufnahmetriggerung setzt voraus, dass die Datenaufnahme im Sensor aktiv ist.
optoNCDT ILR3800
U
I
W
A
0
D
0
und RS422-Ausgangssignal D
0
U
I
W
A
0
D
0
und RS422-Ausgangssignal D
0
t
t
t
t
(unten)
0
t
t
t
t
(unten)
0
Seite 24
