Installation und Montage | Mechanische Befestigung
5.2.2
Anfang Messbereich
Bei Sensoren der Reihe ILR3800 ist der Beginn des Messbereiches vor den Sensor gelegt. Bezugspunkt ist die vordere
Gehäusekante am Sensorgehäuse.
ILR3800-100

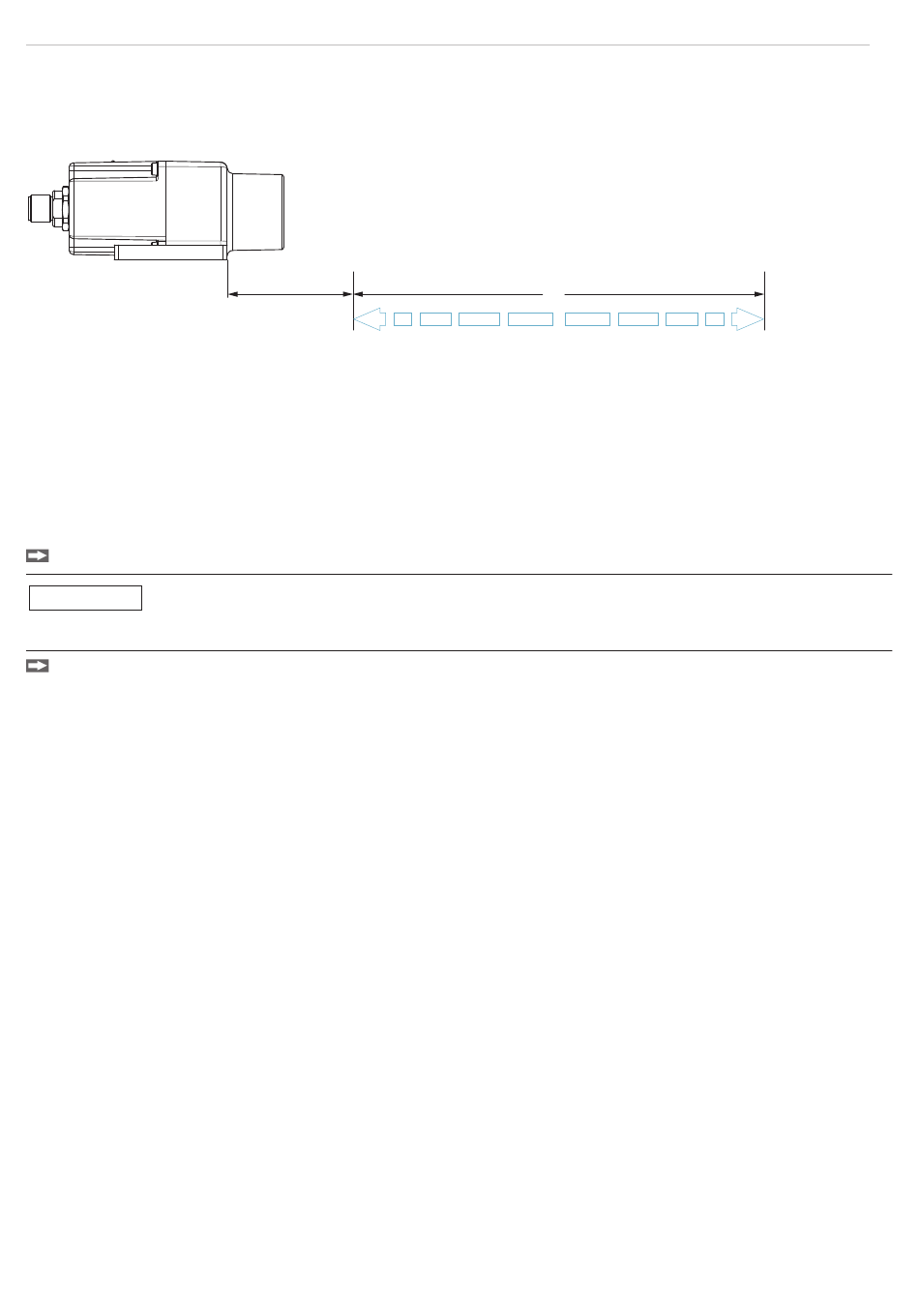

Abb. 8 Gehäusekante als Bezugspunkt für den Anfang des Messbereichs
5.2.3
Reflektormontage
Der Sensor misst die Entfernung zu bewegten und statischen Objekten:
- Im Bereich von 0,05 m ... 100 m auf diffus reflektierende Oberflächen
- Zwischen 35 und 150 m auf Reflektoren (z.B. ILR-RF210, Scotchlight von 3M etc.)
Die Ausrichtung kann über den Messlaser erfolgen. Verfahren Sie bei der Ausrichtung wie folgt:
Positionieren Sie den Sensor mit mindestens 35 m Abstand zum Reflektor.
Halten Sie bei Messungen auf Reflektoren oder reflektierende Oberflächen einen Abstand von min-
HINWEIS
destens 35 m ein, um Beschädigungen von Sensorbauteilen durch das reflektierte Licht zu vermei-
den. Der sichtbare Lichtfleck des Messlasers ist mittig auf den Reflektor ausgerichtet.
Prüfen Sie die Mittenlage des Messlasers auf dem Reflektor und stellen Sie diese gegebenenfalls ein.
Der Laserfleck muss mit seinem Zentrum über die gesamte Messstrecke immer in der Mitte des Reflektors liegen.
Messobjekt (Reflektor) und Sensor dürfen maximal 5° zueinander verkippt sein.
optoNCDT ILR3800
Messbereichs-
anfang
Messbereichsende
Messbereich
Seite 14
