Funktionsprinzip, Technische Daten
3.4

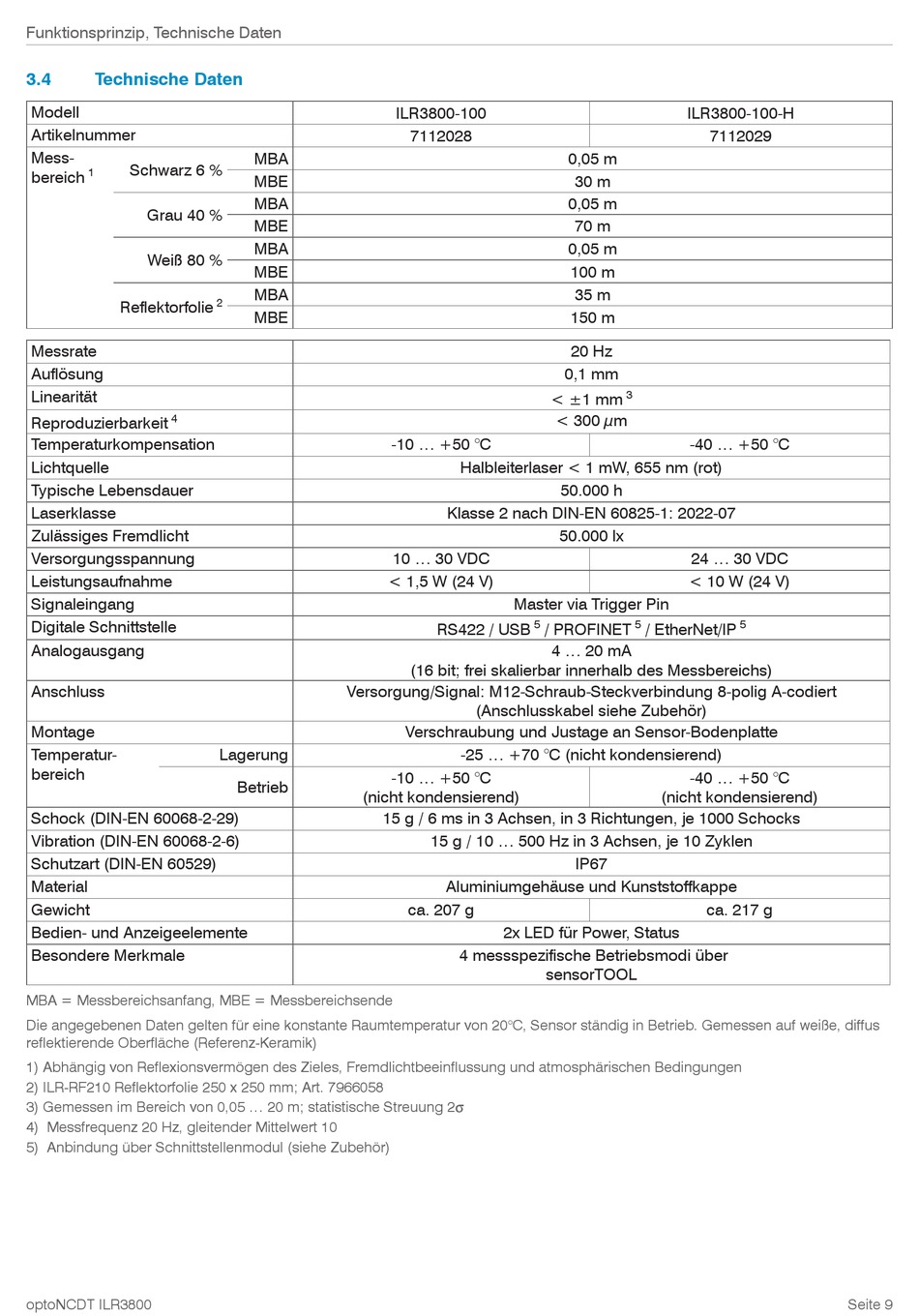

Technische Daten
Modell
Artikelnummer
Mess-
Schwarz 6 %
1
bereich
Grau 40 %
Weiß 80 %
Reflektorfolie
Messrate
Auflösung
Linearität
4
Reproduzierbarkeit
Temperaturkompensation
Lichtquelle
Typische Lebensdauer
Laserklasse
Zulässiges Fremdlicht
Versorgungsspannung
Leistungsaufnahme
Signaleingang
Digitale Schnittstelle
Analogausgang
Anschluss
Montage
Temperatur-
bereich
Schock (DIN-EN 60068-2-29)
Vibration (DIN-EN 60068-2-6)
Schutzart (DIN-EN 60529)
Material
Gewicht
Bedien- und Anzeigeelemente
Besondere Merkmale
MBA = Messbereichsanfang, MBE = Messbereichsende
Die angegebenen Daten gelten für eine konstante Raumtemperatur von 20°C, Sensor ständig in Betrieb. Gemessen auf weiße, diffus
reflektierende Oberfläche (Referenz-Keramik)
1) Abhängig von Reflexionsvermögen des Zieles, Fremdlichtbeeinflussung und atmosphärischen Bedingungen
2) ILR-RF210 Reflektorfolie 250 x 250 mm; Art. 7966058
3) Gemessen im Bereich von 0,05 ... 20 m; statistische Streuung 2s
4) Messfrequenz 20 Hz, gleitender Mittelwert 10
5) Anbindung über Schnittstellenmodul (siehe Zubehör)
optoNCDT ILR3800
MBA
MBE
MBA
MBE
MBA
MBE
MBA
2
MBE
< 1,5 W (24 V)
Versorgung/Signal: M12-Schraub-Steckverbindung 8-polig A-codiert
Lagerung
Betrieb
(nicht kondensierend)
15 g / 6 ms in 3 Achsen, in 3 Richtungen, je 1000 Schocks
ILR3800-100
7112028
0,1 mm
< ±1 mm
< 300 µm
-10 ... +50 °C
Halbleiterlaser < 1 mW, 655 nm (rot)
50.000 h
Klasse 2 nach DIN-EN 60825-1: 2022-07
50.000 lx
10 ... 30 VDC
Master via Trigger Pin
5
RS422 / USB
/ PROFINET
4 ... 20 mA
(16 bit; frei skalierbar innerhalb des Messbereichs)
(Anschlusskabel siehe Zubehör)
Verschraubung und Justage an Sensor-Bodenplatte
-25 ... +70 °C (nicht kondensierend)
-10 ... +50 °C
15 g / 10 ... 500 Hz in 3 Achsen, je 10 Zyklen
Aluminiumgehäuse und Kunststoffkappe
ca. 207 g
2x LED für Power, Status
4 messspezifische Betriebsmodi über
sensorTOOL
ILR3800-100-H
7112029
0,05 m
30 m
0,05 m
70 m
0,05 m
100 m
35 m
150 m
20 Hz
3
-40 ... +50 °C
24 ... 30 VDC
< 10 W (24 V)
5
5
/ EtherNet/IP
-40 ... +50 °C
(nicht kondensierend)
IP67
ca. 217 g
Seite 9
