Montageplatte
Die Montage des Sensors kann optional über eine Montageplatte erfolgen. Diese besteht aus Halteplatte sowie Ausricht-
platte, welche bereits ab Werk zum gesamten Ausrichtsystem vormontiert sind.
Langlöcher und Montagebohrungen
zur Montage der Ausrichtplatte,
Ausrichtplatte optional drehen.

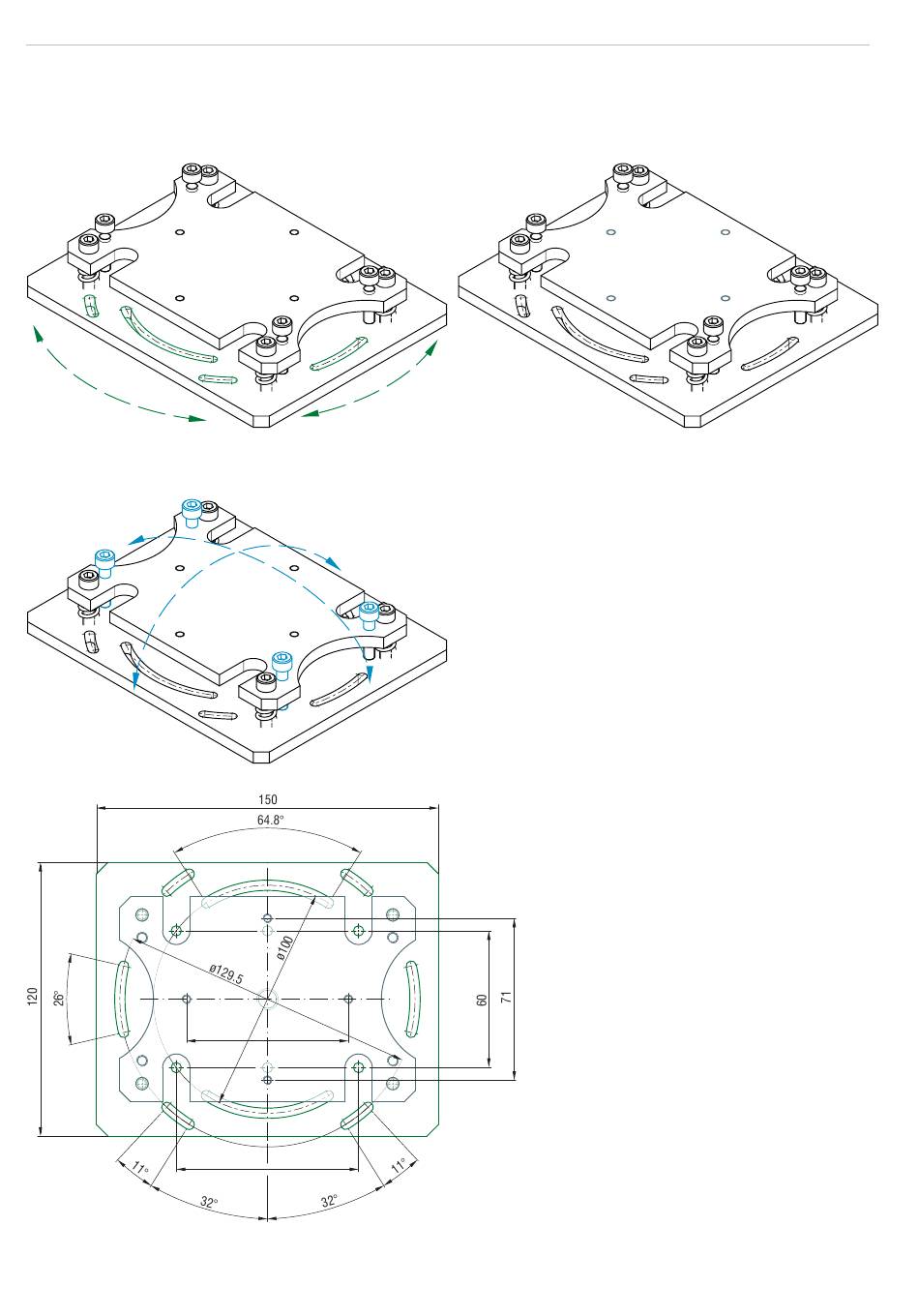

Abb. 32 Maßzeichnung Montageplatte ILR-MP3800, Abmessungen in mm.
optoNCDT ILR3800
Halteplatte mit Sensor zu
Ausrichtplatte verkippen.
4x M4
71
6x ø4.5
80
4x M4
4 Montagegewinde M4 für Sensor-
montage, optional Sensor um 90°
gedreht.
