Installation und Montage | Elektrische Anschlüsse ILR3800-100
5.4
Elektrische Anschlüsse ILR3800-100
5.4.1
Anschlussmöglichkeiten
Quelle
Kabel/Versorgung
PC3800-x
PS 2020
Sensorversorgung erfolgt
durch Peripheriegerät.

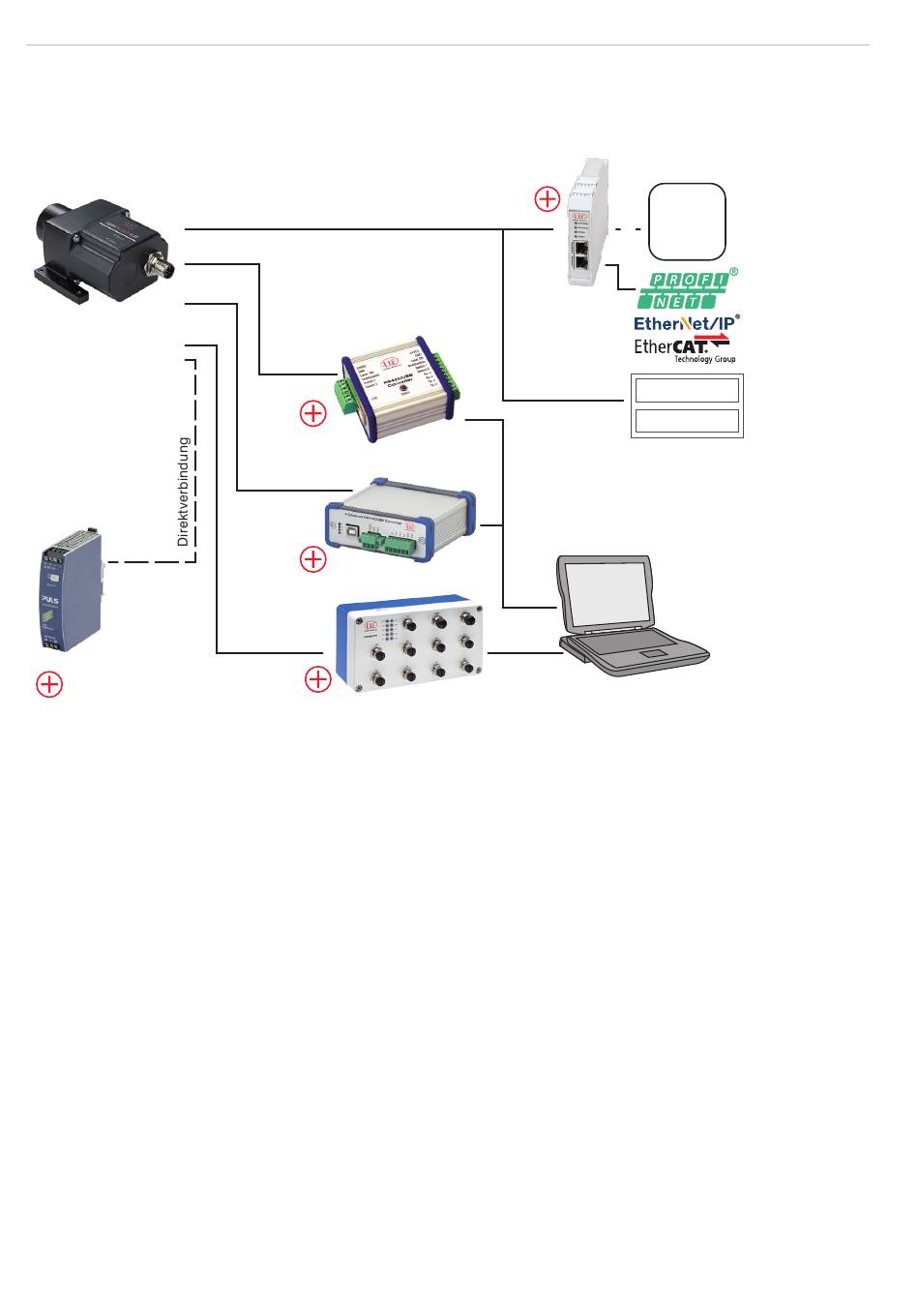

Abb. 10 Anschlussbeispiele am ILR3800
Am Sensor können die verschiedenen Peripheriegeräte angeschlossen werden.
Die Konverter IF2001/USB, IF2004/USB und IF2008/ETH liefern auch die Versorgungsspannung (24 V DC) des Sensors.
Die Schnittstellenmodule IF2035/PROFINET, IF2035/EIP und IF2035/EtherCAT liefern auch die Versorgungsspannung
(24 V DC) des Sensors.
Die Spannungsversorgung der Konverter und Schnittstellenmodule erfolgt z. B. durch das optional erhältliche Netzteil
PS 2020.
optoNCDT ILR3800
PC3800-x
IF2001/USB
PCF3800-x/IF2004
IF2004/USB
PCE3800-x
IF2008/ETH
Interface
IF2035/PROFINET
IF2035/EIP
IF2035/EtherCAT
USB
Ethernet
PC
Endgerät
PLC
12.000 mA
57.000 m
Display
Seite 16
