Montage
5.2
Mechanische Befestigung, Maßzeichnung
Der Sensor optoNCDT 1220-IO ist ein optisches System, mit dem im µm-Bereich gemessen wird. Trifft der Laserstrahl nicht senkrecht
auf die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen.
i
Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors.
Montieren Sie den Sensor über 2 Schrauben M3 oder über die Durchgangsbohrungen für M2 mit den Schrauben aus dem
Zubehör.

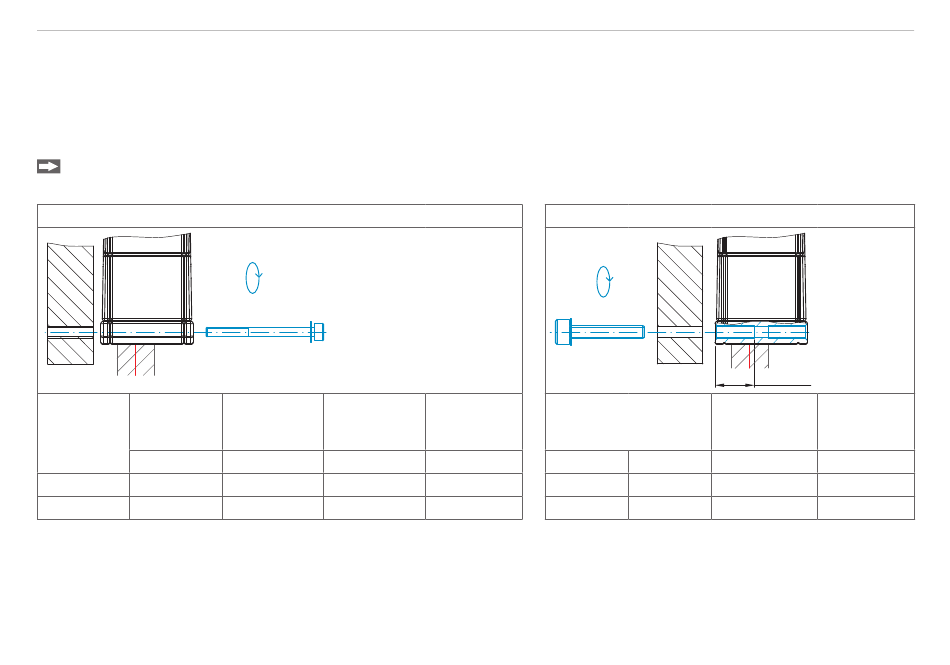

Durchsteckverschraubung
Durchsteck-
Einschraub-
länge
tiefe
Minimum
mm
mm
20
5,0
Abb. 8 Montagebedingungen
Die Auflageflächen rings um die Durchgangsbohrungen (Befestigungsbohrungen) sind leicht erhöht.
i
Befestigen Sie den Sensor ausschließlich an den vorhandenen Durchgangsbohrungen auf einer ebenen Fläche.
Klemmungen jeglicher Art sind nicht gestattet. Überschreiten Sie nicht die Drehmomente.
optoNCDT 1220-IO
0,5 Nm
Schraube
Scheibe
ISO 4762-A2
ISO 7089-A2
2 Stück
M2 x 25
A2,2
Direktverschraubung
1.0 Nm
1,0 Nm
Anziehdreh-
Einschraubtiefe
moment pro
Schraube
µ = 0,12
Minimum
Nm
mm
0,5
4,8
4,8 ... 8,5
4.8 ... 8.5
Schraube
Maximum
ISO 4762-A2
mm
2 Stück
8,5
M3
Anziehdreh-
moment pro
Schraube
µ = 0,12
Nm
1,0
