Montage
5.2 Mechanische Befestigung, Maßzeichnung
Der Sensor optoNCDT 1320 ist ein optisches System, mit dem im µm-Bereich gemessen wird. Trifft der Laserstrahl nicht senkrecht auf
die Objektoberfläche auf, sind Messunsicherheiten nicht auszuschließen.
i
Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung des Sensors.
Montieren Sie den Sensor über 2 Schrauben M3 oder über die Durchgangsbohrungen für M2 mit den Schrauben aus dem
Zubehör.

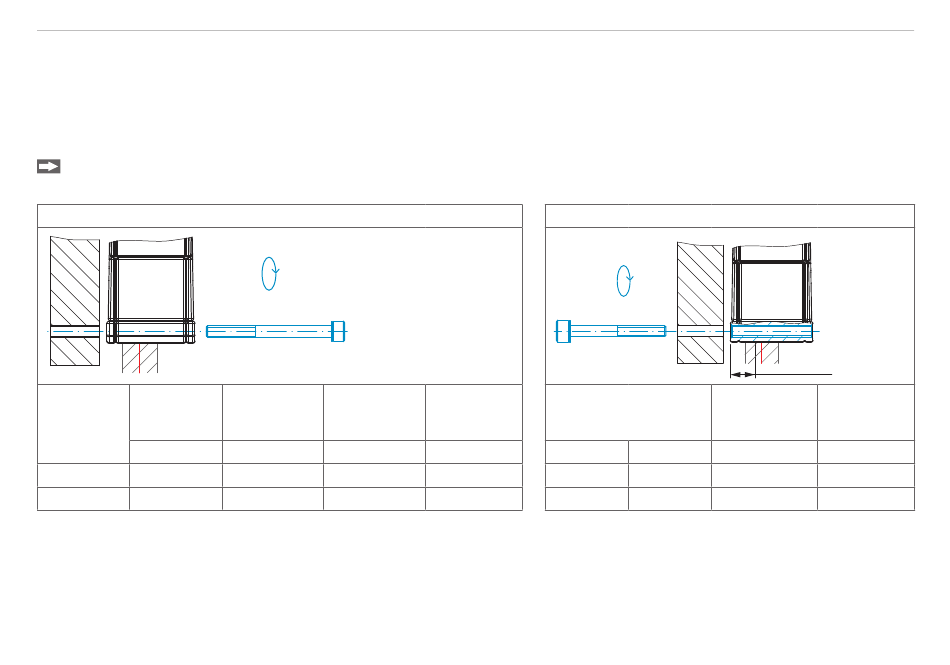

Durchsteckverschraubung
Durchsteck- Einschraub-
länge tiefe
Minimum
mm mm
20 5,0
Abb. 8 Montagebedingungen
Die Auflageflächen rings um die Durchgangsbohrungen (Befestigungsbohrungen) sind leicht erhöht.
i
Befestigen Sie den Sensor ausschließlich an den vorhandenen Durchgangsbohrungen auf einer ebenen Fläche. Klemmungen
jeglicher Art sind nicht gestattet. Überschreiten Sie nicht die Drehmomente.
optoNCDT 1320
0,5 Nm
Schraube Scheibe
ISO 4762-A2 ISO 7089-A2
2 Stück
M2 x 25 A2,2
Direktverschraubung
1,0 Nm
Anziehdreh- Einschraubtiefe
moment pro
Schraube
µ = 0,12 Minimum
Nm mm
0,5 4,8
4,8 ... 20
Schraube
Maximum ISO 4762-A2
mm 2 Stück
20 M3
Anziehdreh-
moment pro
Schraube
µ = 0,12
Nm
1,0
Seite 23
