Mechanische Befestigung
Mechanische Befestigung
Vorbemerkung
Die optischen Sensoren der Serie IFD241x messen im
μm-Bereich. Beachten Sie die maximale Verkippung
zwischen Sensor und Messobjekt.
i
Achten Sie bei Montage und Betrieb auf sorgsame
Behandlung!
Umfangsklemmung
Montieren Sie die Sensoren IFD241x mit Hilfe eines
Montageadapters.

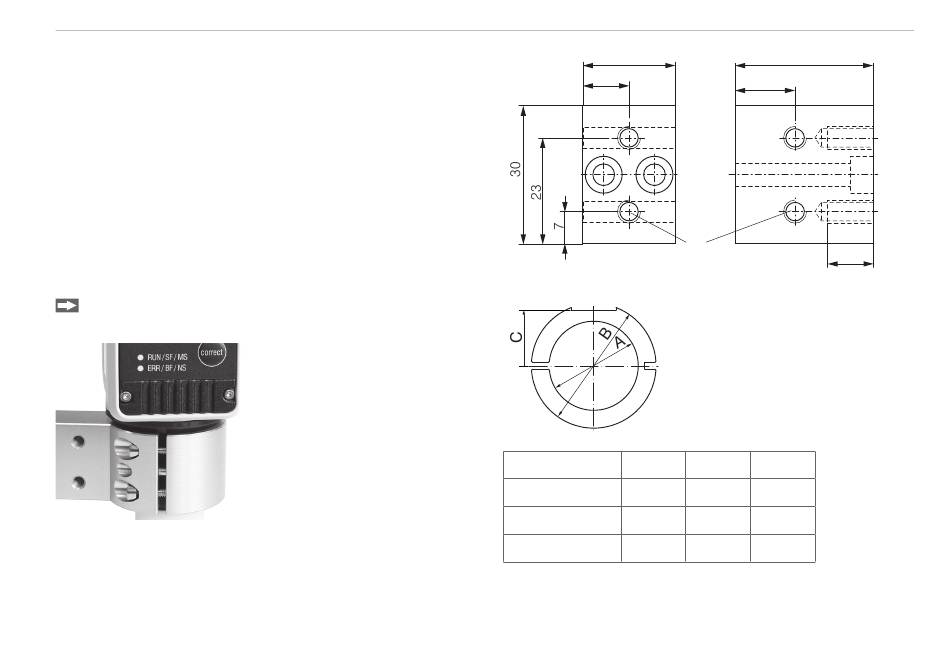

Umfangsklemmung mit Montagering MA240x, bestehend
aus Montageblock und Montagering
i
Micro-Epsilon empfiehlt, die Umfangsklemmung zu
verwenden.
confocalDT 2410/2415
20
10
Montagering
Maß A Maß B Maß C
MA2400-27
ø27
MA2405-34
ø34
MA2405-54
ø54
Montageblock und Montagering MA240x
30
13
M5
10
ø46
19,75
ø50
22
ø70
32
Seite 5
