GW MODBUS TCP/RTU 1E/2DB9
Der GW MODBUS TCP/RTU 1E/2DB9 verfügt über einen Ethernet-Port und zwei serielle
RS-232/422/485-Schnittstellen mit D-SUB 9-Anschlüssen.

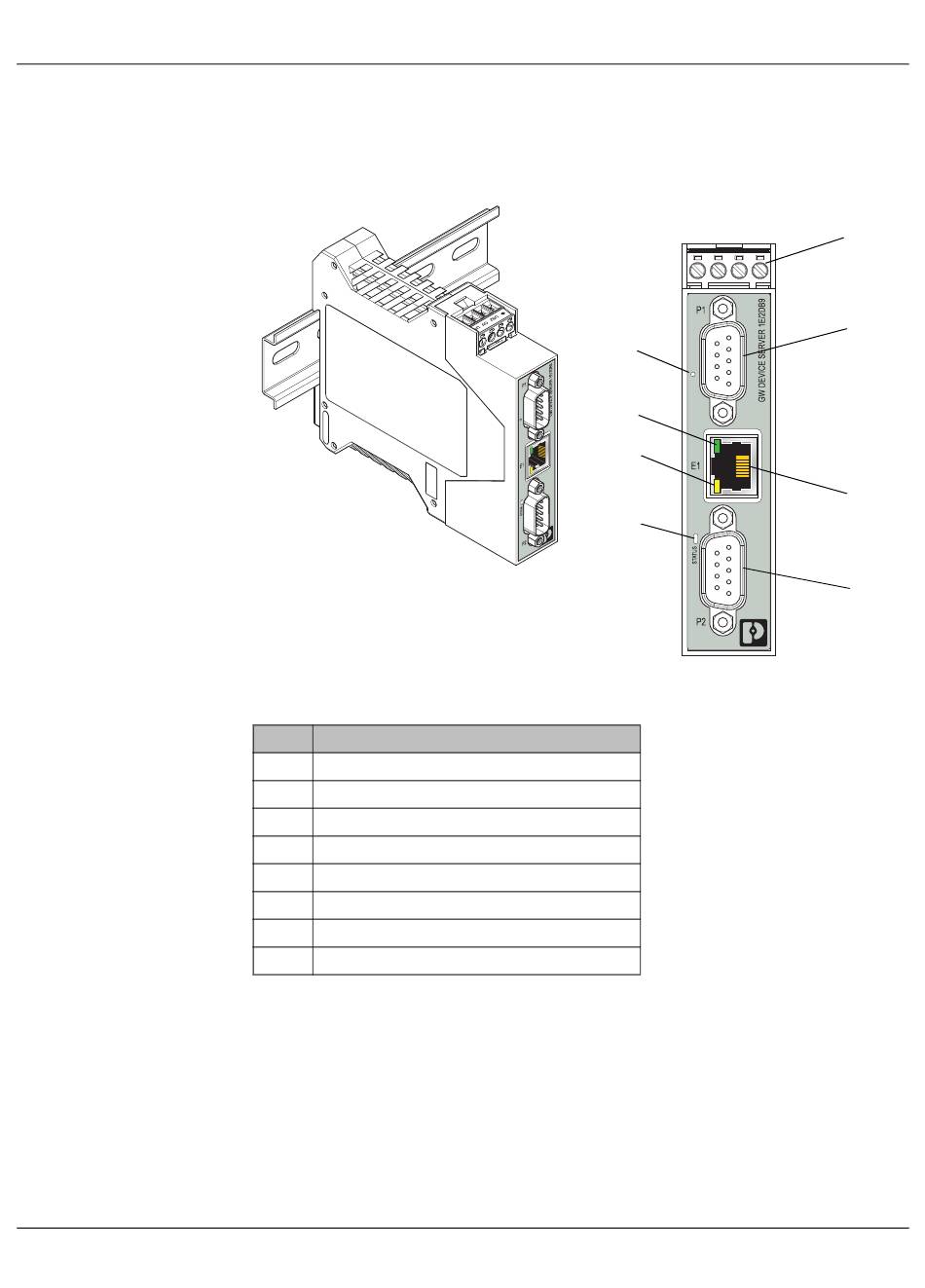

Bild 2-2 GW MODBUS TCP/RTU 1E/2DB9
Tabelle 2-3 GW MODBUS TCP/RTU 1E/2DB9 Aufbau
Pos. Beschreibung
1 Leistungssteckverbinder
2 D-SUB 9-Steckverbinder P1
3 Ethernet-Port (RJ45)
4 D-SUB 9-Steckverbinder P2
5 Status-LED
6 Status-LED für Ethernet-Aktivität
7 Status-LED für Ethernet-Verbindung
8 Reset-Taster
Beschreibung
8
7
6
5
PHOENIX CONTACT
1
2
3
4
