Phoenix Contact GW MODBUS TCP/RTU 1E/1DB9 Anwenderhandbuch Seite 15

3762_de_C
Verbinden Sie den GW MODBUS TCP/RTU... mit Hilfe des PSM-KA-9SUB 9/BB/2 METER
V.24 (RS-232)-Kabels (Art.-Nr. 2799474) mit dem anzuschließenden V.24-(RS-232)-Gerät
(z. B. einem PC). Das Kabel ist ein Schnittstellenkabel mit 1:1 verbundenen Kontakten.

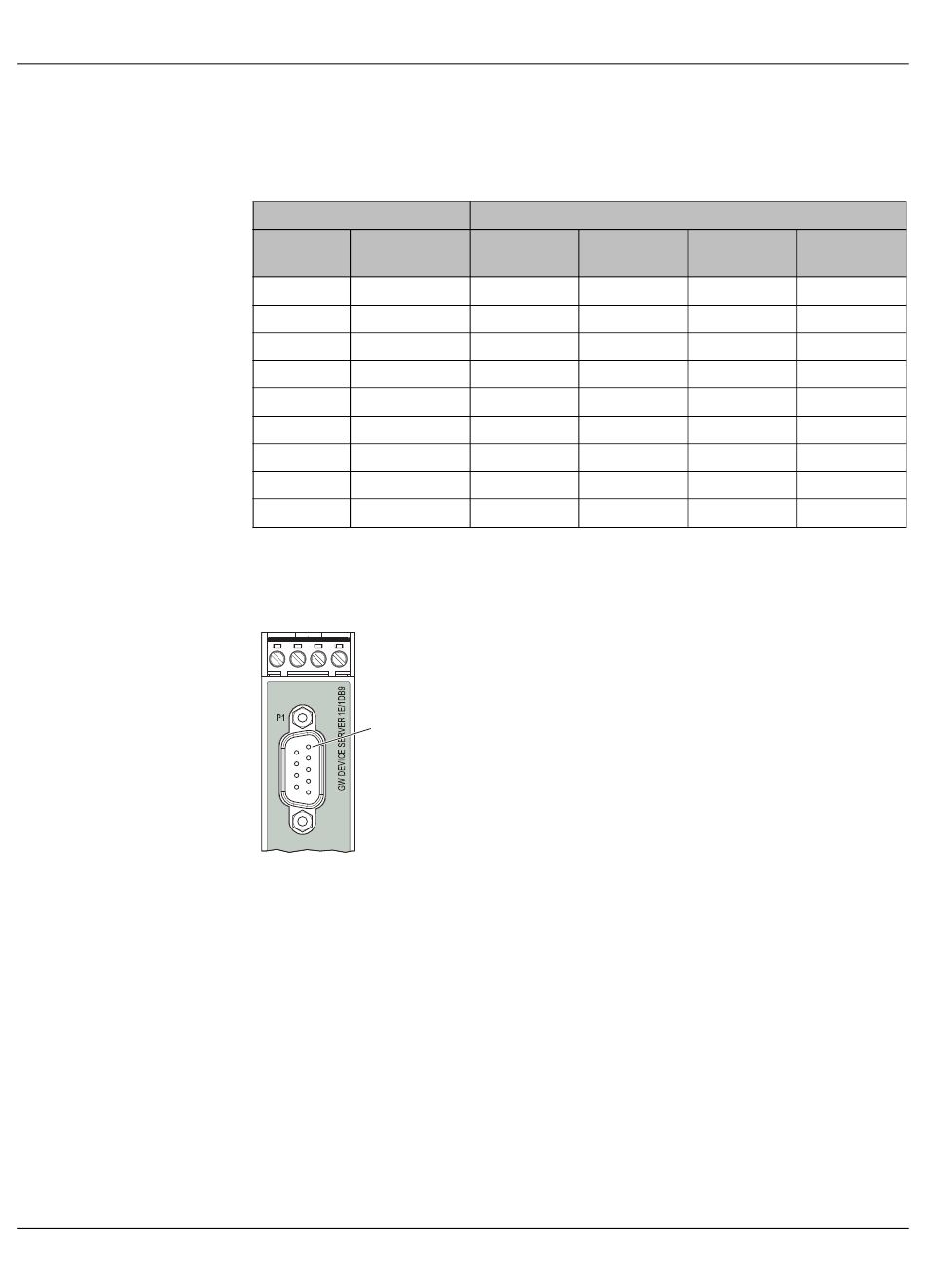

Tabelle 3-1 Anschlussbelegung D-SUB 9 auf RS-232
GW MODBUS TCP/RTU...
RS-232
1 DCD
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
3.3.2 RS-422-Kabel anschließen
Bild 3-3 Position Pin 1
1
In der Betriebsart RS-422 ist der Aufbau einer Punkt-zu-Punkt-Verbindung möglich. Ver-
wenden Sie zum Anschließen des I/O-Geräts ein gemeinsam geschirmtes Twisted-Pair-
Buskabel.
Anschließen des RS-422-Kabels:
1. Schließen Sie die einzelnen Leiter des Datenkabels mit einem SUBCON 9/F SH (Arti-
kel-Nr. 2761499) an den GW MODBUS TCP/RTU... an.
2. Prüfen Sie die korrekte Signalbelegung.
Bei dieser Betriebsart wird die Übertragungsart Vollduplex unterstützt.
Endgerät
D-SUB 9 D-SUB 9
(DÜE) (DEE)
1 4
2 3
3 2
4 1, 6
5 5
6 4
7 8
8 7
9 -
Einbau
D-SUB 25 D-SUB 25
(DÜE) (DEE)
8 20
3 2
2 3
20 6, 8
7 7
6 20
4 5
5 4
22 -
15/70
