2.1 Aufbau
GW MODBUS TCP/RTU 1E/1DB9
Der GW MODBUS TCP/RTU 1E/1DB9 verfügt über einen Ethernet-Port und eine serielle
RS-232/422/485-Schnittstelle mit D-SUB 9-Anschluss.

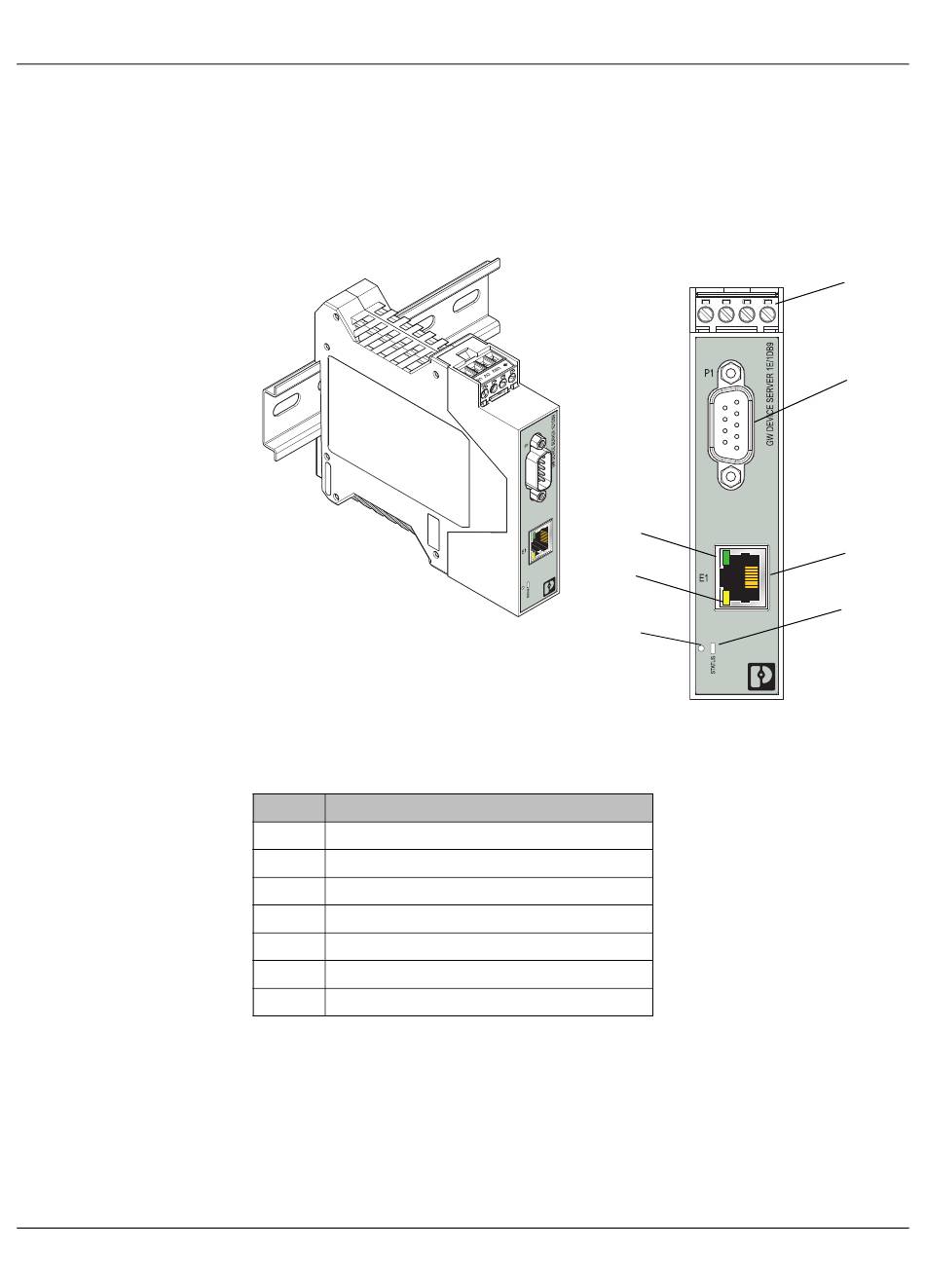

Bild 2-1 GW MODBUS TCP/RTU 1E/1DB9
Tabelle 2-2 GW MODBUS TCP/RTU 1E/1DB9 Aufbau
Pos. Beschreibung
1 Leistungssteckverbinder
2 D-SUB 9-Steckverbinder P1
3 Ethernet-Port (RJ45)
4 Status-LED
5 Reset-Taster
6 Status-LED für Ethernet-Aktivität
7 Status-LED für Ethernet-Verbindung
7
6
5
1
2
3
4
