GW MODBUS TCP/RTU...
Modbus/TCP-Verbindun-
gen Master-Modus (zu Sla-
ve) (nur bei aktiven
Verbindungen angezeigt).
42/70
PHOENIX CONTACT
Rx Requests: Zeigt die Anzahl der Modbus-Anfragen an, die seit Eröffnung der Ver-
bindung empfangen wurden.
Tx Responses: Zeigt die Anzahl der Modbus-Antworten an, die seit Eröffnung der Ver-
bindung abgeschickt wurden.
Time Since Open: Die seit der Eröffnung der Verbindung abgelaufene Zeit.
Remote Connection: Zeigt die Verbindung des Modbus/TCP-Clients im Format „IP-
Adresse: Nummer der Schnittstelle" an.
Tx Requests: Zeigt die Anzahl der Modbus-Anfragen an, die seit Eröffnung der Verbin-
dung abgeschickt wurden.
Rx Responses: Zeigt die Anzahl der Modbus-Antworten an, die seit Eröffnung der Ver-
bindung empfangen wurden.
Dedicated: Zeigt an, ob die Verbindung für eine bestimmte Modbus-Geräte-ID ver-
wendet wird.
Device ID: Zeigt die Geräte-ID des entsprechenden Geräts an. Wenn Offset Geräte-ID
oder Alias Geräte-ID aktiviert sind, wird die zur Kommunikation mit dem Gerät verwen-
dete Geräte-ID angezeigt.
Time Since Open: Die seit der Eröffnung der Verbindung abgelaufene Zeit.
3. Über die Schaltfläche „Reset Statistics" können die angezeigten Statistiken aktualisiert
werden.
4.9.2 TCP-Statistik
Anzeige der TCP-Statistik:
1. Klicken Sie auf die Registerkarte „Diagnostics".
2. Klicken Sie die Registerkarte „TCP Statistics" an.

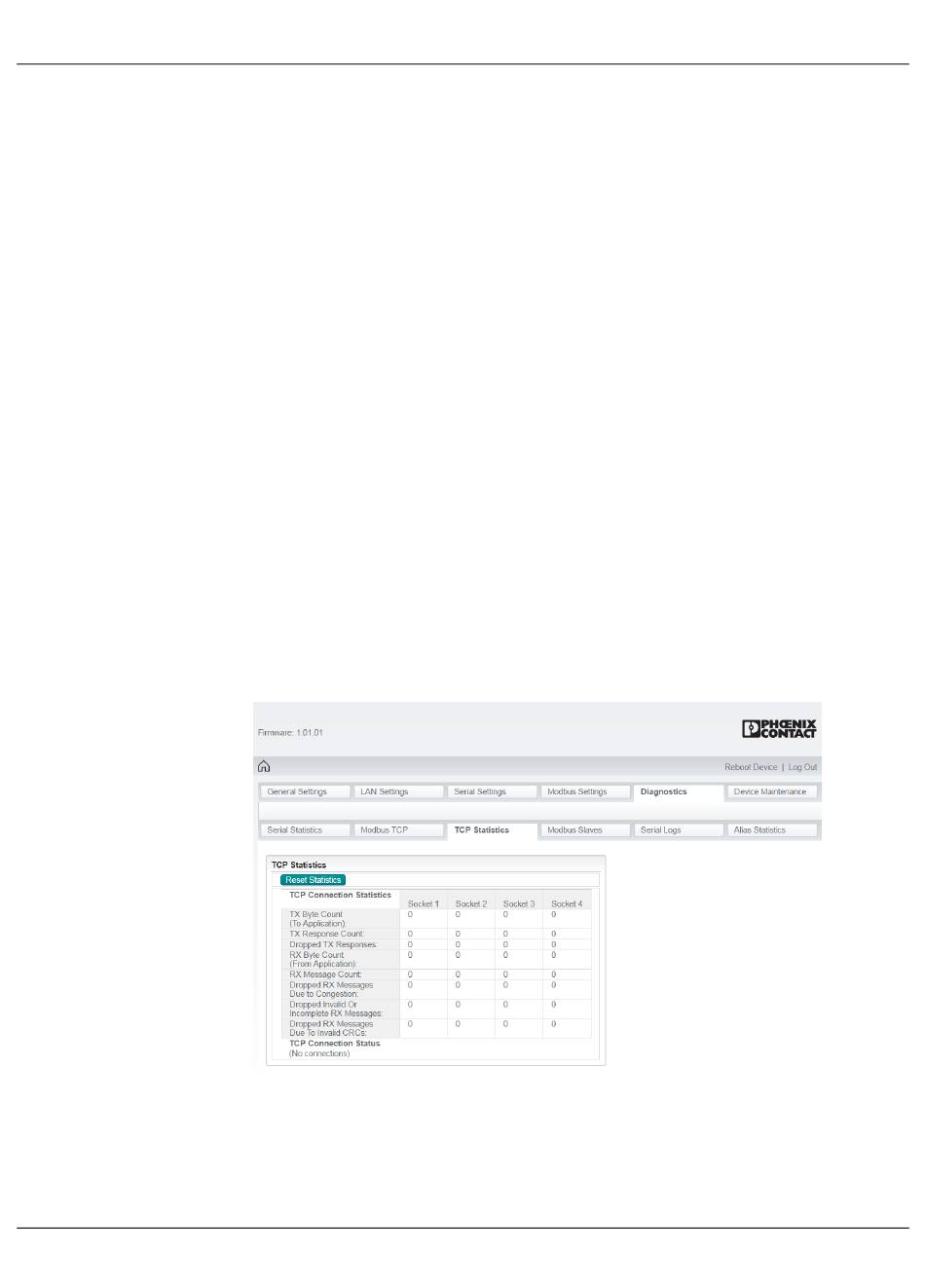

Bild 4-20 Seite „TCP Statistics"
TX Byte Count (To Application): Zeigt die Anzahl der über die TCP/IP-Verbin-
dung(en) übertragenen Bytes an.
TX Response Count: Zeigt die Anzahl der über die TCP/IP-Verbindung(en) übertra-
genen Antworten an.
