4.9.5 Alias-Statistiken
Anzeige der verschiedenen Statistiken:
1. Klicken Sie auf die Registerkarte „Diagnostics".
2. Klicken Sie die Registerkarte „Alias Statistics" an.

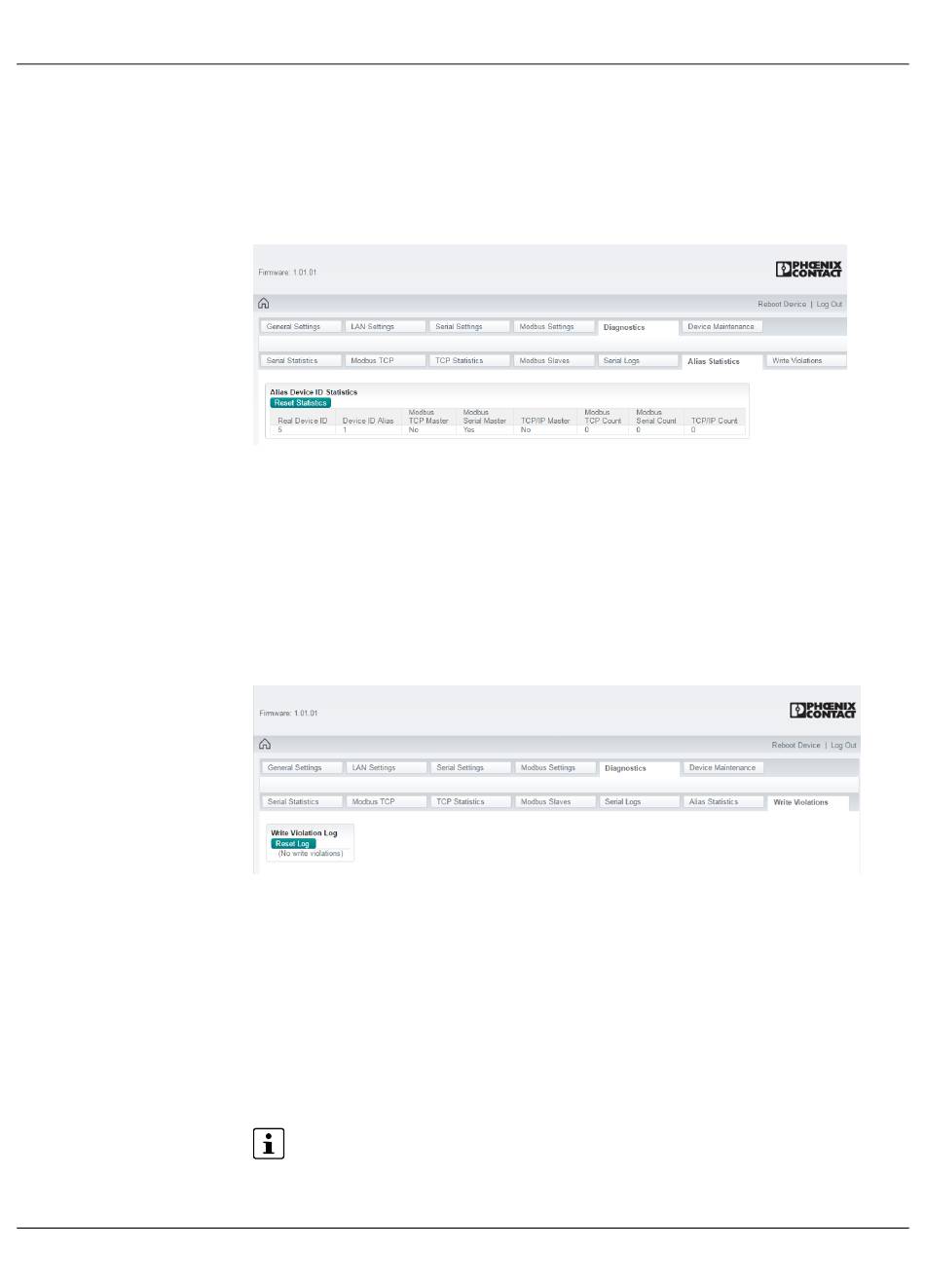

Bild 4-23 Seite „Alias Statistics"
3. Über die Schaltfläche „Reset Statistics" können die angezeigten Statistiken aktualisiert
werden.
4.9.6 Schreibverletzungen
Anzeige der verschiedenen Statistiken:
1. Klicken Sie auf die Registerkarte „Diagnostics".
2. Klicken Sie die Registerkarte „Write Violations" an.
Bild 4-24 Seite „Write Violations"
Entry: Nummer des Protokolleintrags.
Time Since Startup: Seit dem Start des GW MODBUS TCP/RTU... durch Einschalten
oder System-Reset abgelaufene Zeit. Die Anzeige erfolgt im Format
ddd:hh:mm:ss:mss.
Source: Quelle oder Absender der Modbus-Schreibmeldung. Die IP-Adresse wird für
alle Modbus/TCP- und Modbus über Ethernet TCP/IP-Clients angezeigt. Die Nummer
der seriellen Schnittstelle (SP=<port number>) für serielle Modbus-Clients.
Protocol: Das Protokoll der empfangenen Modbus-Meldung. Mögliche Werte sind Mo-
dbus TCP, Modbus RTU (seriell oder Ethernet), Modbus/ASCII (seriell oder Ethernet).
Device ID: Zeigt die mit der eingegangenen Schreibmeldung zusammenhängende
Geräte-ID an.
Bei einem Aliasing der Geräte-ID für diese Meldung wird die ursprünglich empfange-
ne Geräte-ID als (Rx=xxx) angezeigt.
Function Code: Zeigt den Modbus-Schreibfunktionscode an.
