4.9.4 Protokolle der seriellen Schnittstelle
Auf dieser Seite werden die im Normalbetrieb an der seriellen Schnittstelle ein- und ausge-
henden Meldungen angezeigt.
Statistik der seriellen Schnittstelle anzeigen:
1. Klicken Sie auf die Registerkarte „Diagnostics".
2. Klicken Sie auf die Registerkarte „Serial Log".

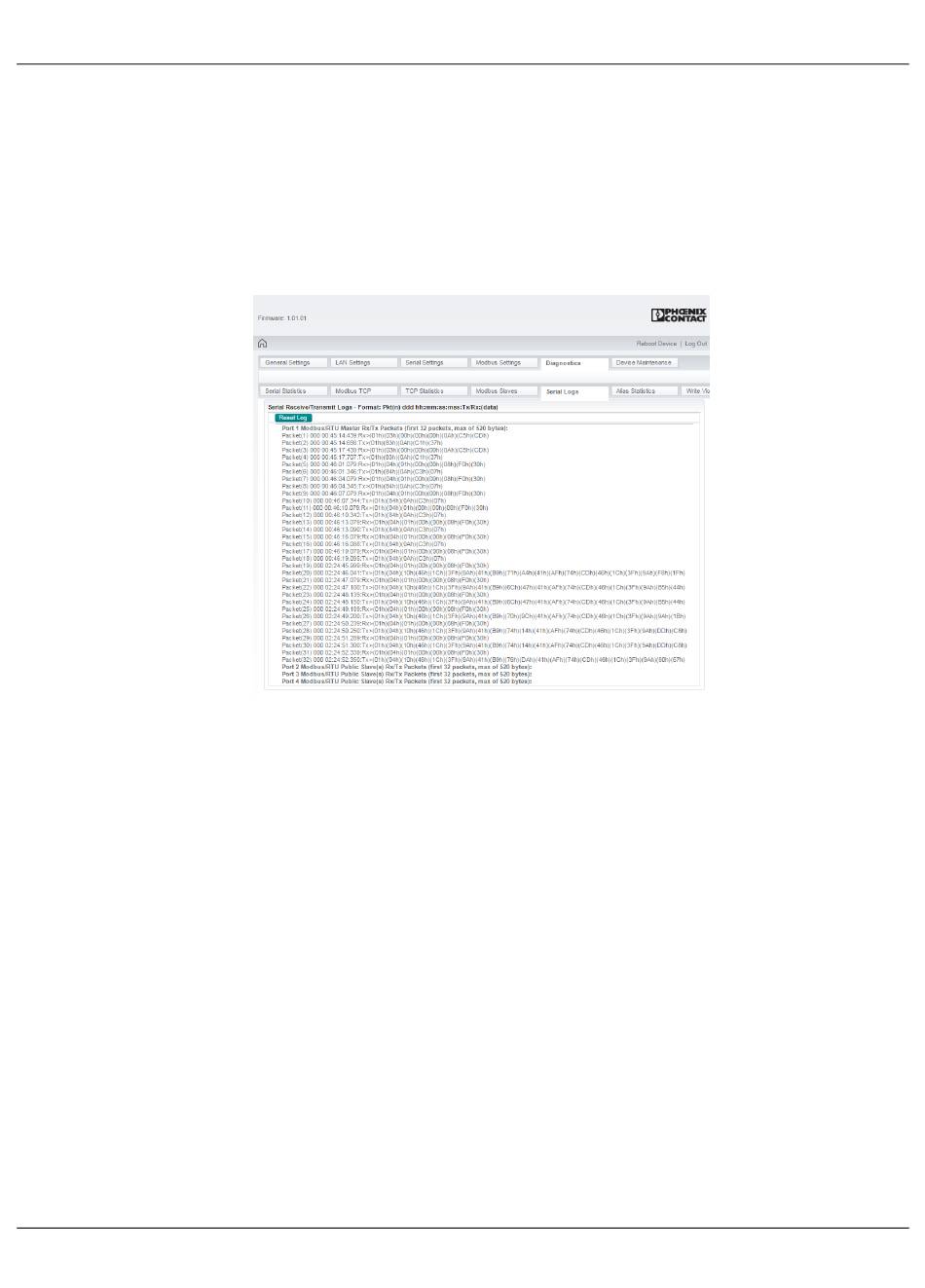

Bild 4-22 Seite „Serial Log"
Die Protokolle werden im folgenden Format angezeigt: Pkt(N): ddd:hh:mm:ss.mss
Rx/Tx>(data)
ddd: Tage seit dem letzten Neustart des Systems
hh: Stunden seit dem letzten Neustart des Systems
mm: Minuten seit dem letzten Neustart des Systems
ss: Sekunden seit dem letzten Neustart des Systems
mss: Millisekunden seit dem letzten Neustart des Systems
(data): Daten der Modbus/RTU- oder Modbus/ASCII-Meldungen
Private Meldungen zwischen Client und Servern an den Client-/Server-Schnittstellen wer-
den als (Private) angezeigt. Alle übrigen Meldungen werden über den Modbus-Gateway
an das Modbus-Netzwerk oder das Shared Memory geroutet.
3. Durch Klicken auf die Schaltfläche „Reset Log" kann das Protokoll jederzeit gelöscht
werden.
