Serial Port/IP Address: Wenn der Schreibzugriff auf einen bestimmten Modbus-Cli-
ent beschränkt ist, geben Sie die serielle Schnittstelle oder die IP-Adresse des Mod-
bus-Clients ein.
Description: Jeder Block kann zur einfachen Erkennung der Register mit einer Be-
schreibung versehen sein, z. B. „Kompressorstation #1".
4. Klicken Sie zur Anzeige der Inhalte des Modbus-Registers auf die Schaltfläche „Dis-
play" neben dem jeweiligen Block „Shared Holding Registers".
5. Klicken Sie zur Anzeige der Inhalte der Modbus-Coils auf die Schaltfläche „Display" ne-
ben dem jeweiligen Block.

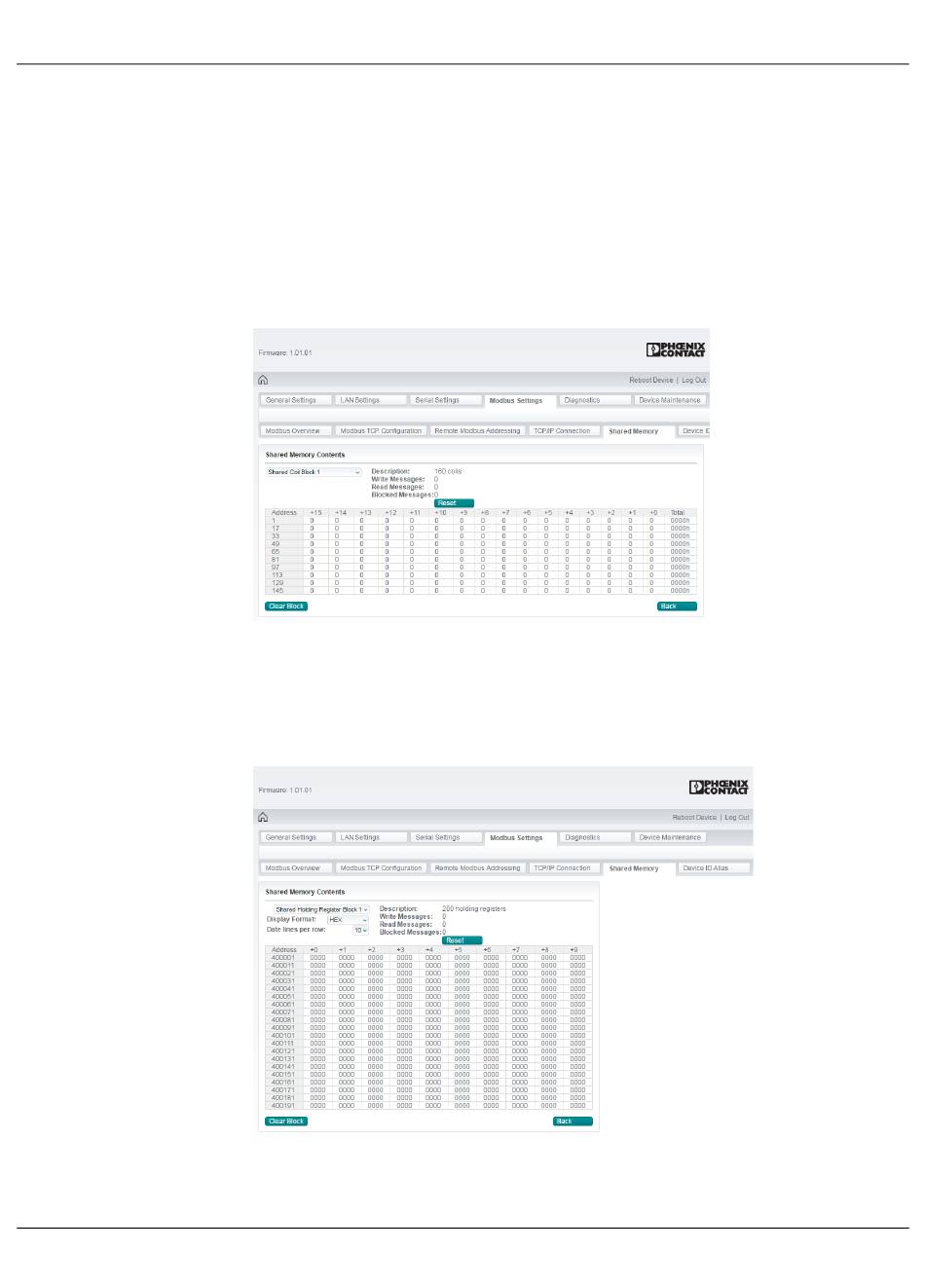

Bild 4-15 Seite „Shared Coils"
6. Klicken Sie zum Speichern der Konfiguration nach Eingabe der Parameter auf die
Schaltfläche „Apply Changes".
Die Felder können jederzeit bearbeitet werden. Achten Sie darauf, dass die Änderun-
gen durch Klicken auf „Apply Changes" übernommen werden.
Bild 4-16 Seite „Holding Registers"
