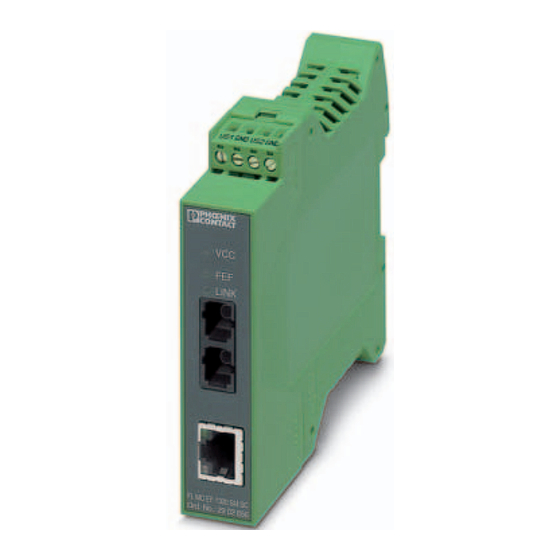

FL MC EF 1300 SM SC
LWL-Konverter mit SC-Duplex-LWL-Anschluss
(1300 nm), zur Umsetzung von 10/100Base-T(X) auf
Singlemode-Glasfaser (9/125 μm)
Datenblatt
104980_de_02
1
Beschreibung
Der LWL-Konverter FL MC EF 1300 SM SC ermöglicht
höchste Störsicherheit und Übertragungsreichweite in in-
dustriellen Applikationen durch die Umsetzung der Ether-
net-Schnittstelle 10/100Base-T(X) auf Lichtwellenleiter
(100 MBit/s nach FX-Standard).
Wenn größere Reichweiten gefordert sind oder eine beste-
hende Glasfaserinstallation genutzt werden soll, bietet der
LWL-Konverter Reichweiten bis zu 36000 m mit 9/125 μm
Singlemode-Glasfaser im Vollduplex-Betrieb.
WARNUNG: Explosionsgefahr beim Einsatz im explosionsgefährdeten Bereich
Das Modul ist ein elektrisches Betriebsmittel der Kategorie 3. Folgen Sie den hier beschriebenen Anweisun-
gen beim Einbau und beachten Sie unbedingt die Sicherheitshinweise!
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Datenblatt gilt für die auf der folgenden Seite aufgelisteten Produkte:
© PHOENIX CONTACT
2013-12-11
Merkmale
–
10/100Base-T(X) Autonegotiation
–
Auto-MDI/MDIx-Umschaltung
–
Manuelles Einstellen von Betriebsart und Geschwindig-
keit möglich
–
Link-Fault-Pass-Through (LFP)
–
Far-End-Fault-Signalisierung (FEF)
–
SC-Duplex-Anschluss
–
Montage auf 35-mm-Tragschiene
–
Redundante Spannungsversorgung möglich
phoenixcontact.net/products
am Artikel zum Download bereit.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Phoenix Contact FL MC EF 1300 SM SC
Inhaltszusammenfassung für Phoenix Contact FL MC EF 1300 SM SC
-
Seite 1: Beschreibung
FL MC EF 1300 SM SC LWL-Konverter mit SC-Duplex-LWL-Anschluss (1300 nm), zur Umsetzung von 10/100Base-T(X) auf Singlemode-Glasfaser (9/125 μm) Datenblatt 104980_de_02 © PHOENIX CONTACT 2013-12-11 Beschreibung Der LWL-Konverter FL MC EF 1300 SM SC ermöglicht Merkmale höchste Störsicherheit und Übertragungsreichweite in in- – 10/100Base-T(X) Autonegotiation dustriellen Applikationen durch die Umsetzung der Ether- –... -
Seite 2: Inhaltsverzeichnis
FL MC EF 1300 SM SC Inhaltsverzeichnis Beschreibung .......................... 1 Inhaltsverzeichnis ........................2 Bestelldaten..........................3 Technische Daten........................4 ........................6 UL-Hinweise Sicherheitsbestimmungen und Errichtungshinweise ............... 7 ..................... 7 Installation und Bedienung ......... 7 Sicherheitsbestimmungen für die Installation im explosionsgefährdeten Bereich Aufbau ............................. -
Seite 3: Bestelldaten
FL MC EF 1300 SM SC Bestelldaten Beschreibung Art.-Nr. LWL-Konverter mit SC-Duplex-LWL-Anschluss (1300 nm), zur Umsetzung FL MC EF 1300 SM SC 2902856 von 10/100BASE-T(X) auf Singlemode-Glasfaser (9/125 µm). Autonegoti- ation und Auto-MDI(X) Funktion. Umfangreiche Link-Diagnose. Schienen- montabel, Versorgung 18 ... 30 V DC Zubehör... -
Seite 4: Technische Daten
FL MC EF 1300 SM SC Technische Daten Versorgung Spannungsversorgung 18 V DC ... 30 V DC (Schraubanschluss) 18 V DC ... 30 V DC (alternativ oder redundant, über Backplane Buskontakt- und System-Stromversorgung) Stromaufnahme typisch < 100 mA (24 V DC) - Seite 5 FL MC EF 1300 SM SC Umgebungsbedingungen Umgebungstemperatur (Betrieb) -40 °C ... 65 °C Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C Zulässige Luftfeuchtigkeit (Betrieb) 30 % ... 95 % (nicht kondensierend) Zulässige Luftfeuchtigkeit (Lagerung/Transport) 30 % ... 95 % (nicht kondensierend) Approbationen / Zulassungen Konformität...
-
Seite 6: Ul-Hinweise
FL MC EF 1300 SM SC UL-Hinweise INDUSTRIAL CONTROL EQUIPMENT 11AE Wire Range: 24-14 AWG Torque: 5-7 (Lbs-Ins) Environmental designation: "Open Type Device" "Pollution Degree 2 Installation Environment" PROCESS CONTROL EQUIPMENT FOR HAZARDOUS LOCATIONS 31ZN This equipment is suitable for use in Class I, Zone 2, AEx nA IIC T4;... -
Seite 7: Sicherheitsbestimmungen Und Errichtungshinweise
FL MC EF 1300 SM SC Sicherheitsbestimmungen für die Installation Sicherheitsbestimmungen und im explosionsgefährdeten Bereich Errichtungshinweise WARNUNG: Explosionsgefahr beim Ein- Installation und Bedienung satz im explosionsgefährdeten Bereich Stellen Sie sicher, dass die folgenden Hinwei- VORSICHT: se beachtet und die Anweisungen eingehal-... -
Seite 8: Aufbau
FL MC EF 1300 SM SC Aufbau Abmessungen 22,5 LINK FL MC EF 1300 MM SC Ord.-No.: 29 02 853 61451001 61451001 Bild 1 Gehäuseabmessungen Blockschaltbild US2+ US1+ T-Bus µC TD+(1) TD-(2) 10/100 RD+(3) RD-(6) MBit/s Bild 2 Blockschaltbild 104980_de_02... -
Seite 9: Funktionselemente
FL MC EF 1300 SM SC Funktionselemente Diagnose- und Statusanzeigen Ethernet-Schnittstelle (TP-Port) Link/Activity/10/100 Gelb Link 10 MBit/s Blinkt Link 10 MBit/s - aktive Datenübertragung Grün Link 100 MBit/s Blinkt Link 100 MBit/s - aktive Datenübertragung... -
Seite 10: Konfigurieren Über Dip-Schalter
FL MC EF 1300 SM SC Konfigurieren über DIP-Schalter ACHTUNG: Elektrostatische Entladung! Das Gerät enthält Bauelemente, die durch elektrostatische Entladung beschädigt oder permanent flashing GN - VCC Device ON zerstört werden können. Beachten Sie beim RD - FEF Far End Fault... -
Seite 11: Pause Frame (Dip 4)
FL MC EF 1300 SM SC Pause Frame (DIP 4) Eine Pause-Frame-Signalisierung kann einen Ethernet-Teil- nehmer auffordern, die Datenübertragung zeitweise zu un- terbrechen. Dies vermeidet eine Überlastung der Gegen- stelle, wenn z. B. mit unterschiedlichen Übertragungsgeschwindigkeiten kommuniziert wird. DIP 4 = OFF: Das Gerät reagiert nicht auf ein ankommendes Pause-Frame-Signal. -
Seite 12: Montage
FL MC EF 1300 SM SC Montage im Verbund Montage VORSICHT: Elektrische Spannung Das Gerät ist ausschließlich für den Betrieb mit Sicherheitskleinspannung (SELV) nach IEC 60950/EN 60950/VDE 0805 ausgelegt. ACHTUNG: Fehlfunktion Verbinden Sie die Tragschiene mittels einer Erdungsklemme mit der Schutzerde, da die Geräte mit dem Aufrasten auf die Tragschie-... -
Seite 13: Versorgungsspannung
FL MC EF 1300 SM SC Versorgungsspannung Twisted-Pair-Schnittstelle (TP-Port) Das Gerät wird mit 24-V-DC-Sicherheitskleinspannung (SELV) betrieben. ACHTUNG: Störeinflüsse 1 2 3 4 Verwenden Sie ausschließlich abgeschirmte Twisted-Pair-Kabel und passende abge- schirmte RJ45-Stecker. Das Gerät verfügt über eine frontseitige Ethernet-Schnitt- stelle im RJ45-Format, an die ausschließlich Twisted-Pair- LINK Leitungen mit einer Impedanz von 100 ... -
Seite 14: Lwl-Schnittstelle (Fo-Port)
FL MC EF 1300 SM SC LWL-Schnittstelle (FO-Port) WARNUNG: Gefahr von Augenverletzung! Blicken Sie während des Betriebs niemals di- rekt in die Sendedioden oder mit optischen Hilfsmitteln in die Glasfaser! Das Infrarot-Licht LINK LINK ist nicht sichtbar. Vermeiden Sie Verschmutzungen. -
Seite 15: Fehlerorte Erkennen
FL MC EF 1300 SM SC 12.2 Störung auf der Kupferleitung Fehlerorte erkennen Die Diagnose-Anzeige ist abhängig von DIP 6. 12.1 Normalbetrieb LFP aktiviert, global (DIP 6 = OFF, Werkseinstellung) LWL/FO LWL/FO LI NK LI NK LI NK LI NK LI NK... -
Seite 16: Störung Auf Der Lwl-Leitung
Die rote FEF-LED leuchtet, wenn die LWL-Faser am Sende- port des Geräts unterbrochen ist. Nur das betroffene Seg- ment wird ausgeschaltet, die Verbindungen der Kupfer- Ports bleiben bestehen. PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany 104980_de_02 phoenixcontact.com...
