5.5 Modbus-Kommunikation von Client zu Client über
Shared Memory
Die Funktion „Shared Memory" (gemeinsam genutzter Speicher) bietet eine einfache und
robuste Methode für die Modbus-Kommunikation von Client zu Client. In diesem Fall emu-
liert der GW MODBUS TCP/RTU... einen Modbus-Server und jeder Modbus-Client hat für
den Datenaustausch Lese- und Schreibzugriff auf den gemeinsam genutzten Speicher. Auf
das Shared Memory kann jeder Modbus-Client (Modbus/TCP, serieller Modbus/RTU/AS-
CII und Modbus/RTU/ASCII über Ethernet TCP/IP) zugreifen.

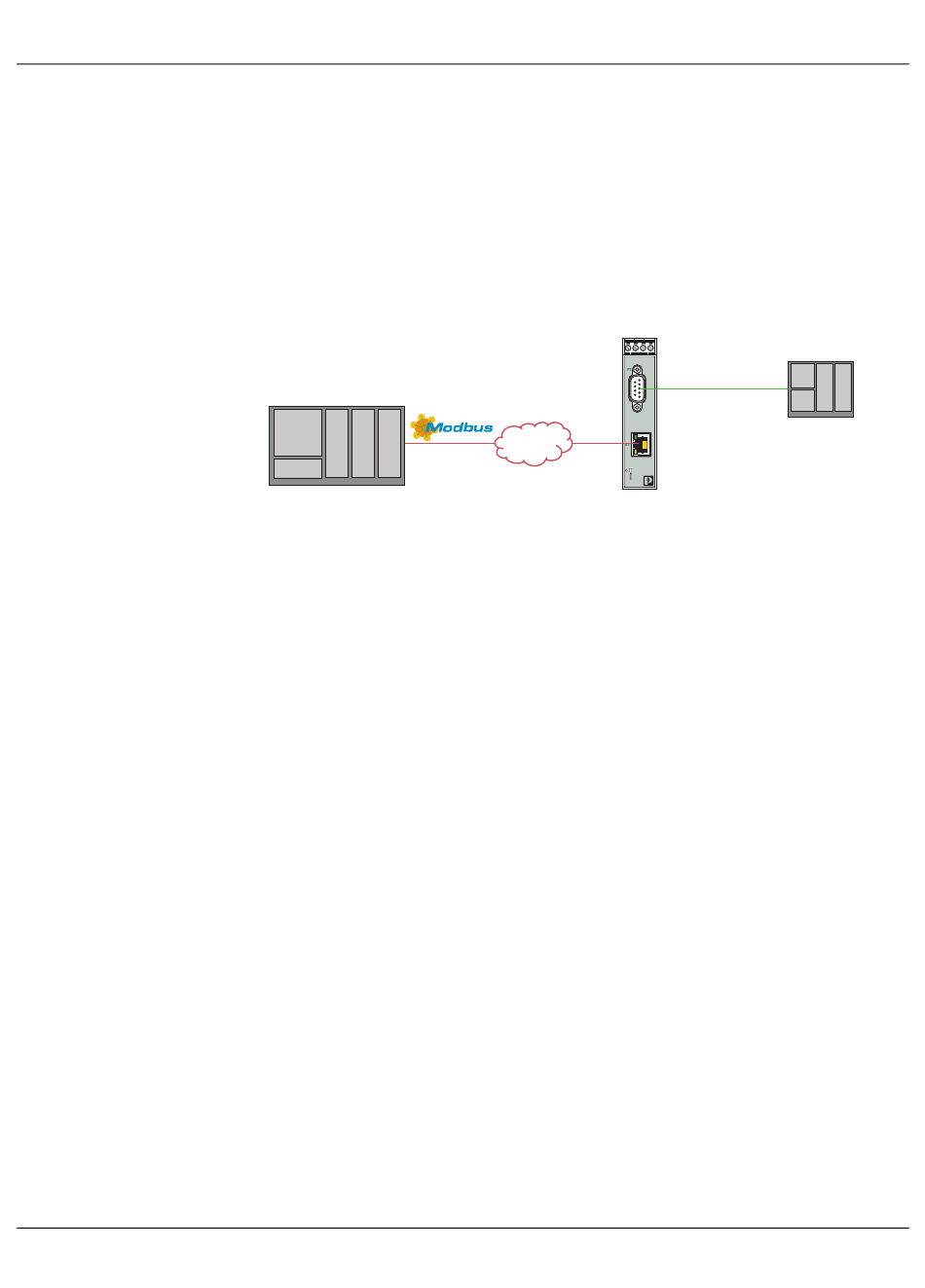

Bild 5-6 Modbus-Kommunikation von Client zu Client über Shared Memory
Modbus/TCP-Client
Die Schnittstelle des Shared Memory enthält acht Blöcke mit 200 Halteregistern und acht
Blöcke mit 160 Coil-Registern. Der Schreibzugriff auf jeden Halteregister-Block und Coil-
Block wird kontrolliert. Jeder Block wird so konfiguriert, dass er allen Clients den Schreib-
zugriff gewährt oder auf einen schnittstellenspezifischen seriellen Client, einen Mod-
bus/TCP-Client oder einen Ethernet-TCP/IP-Client beschränkt ist (siehe
Seite 34).
RS-232/422/485
LAN/WAN
Shared Memory
Modbus-Server-ID: 5
Startadresse des Halteregisters: 400001
Startadresse des Coil-Statusregisters: 000001
Modbus/RTU-Client
Tabelle 4-2 auf
