Phoenix Contact GW MODBUS TCP/RTU 1E/1DB9 Anwenderhandbuch Seite 40

GW MODBUS TCP/RTU...
Statistiken für Slave-Mo-
dus
Statistiken für Master-Mo-
dus
40/70
PHOENIX CONTACT

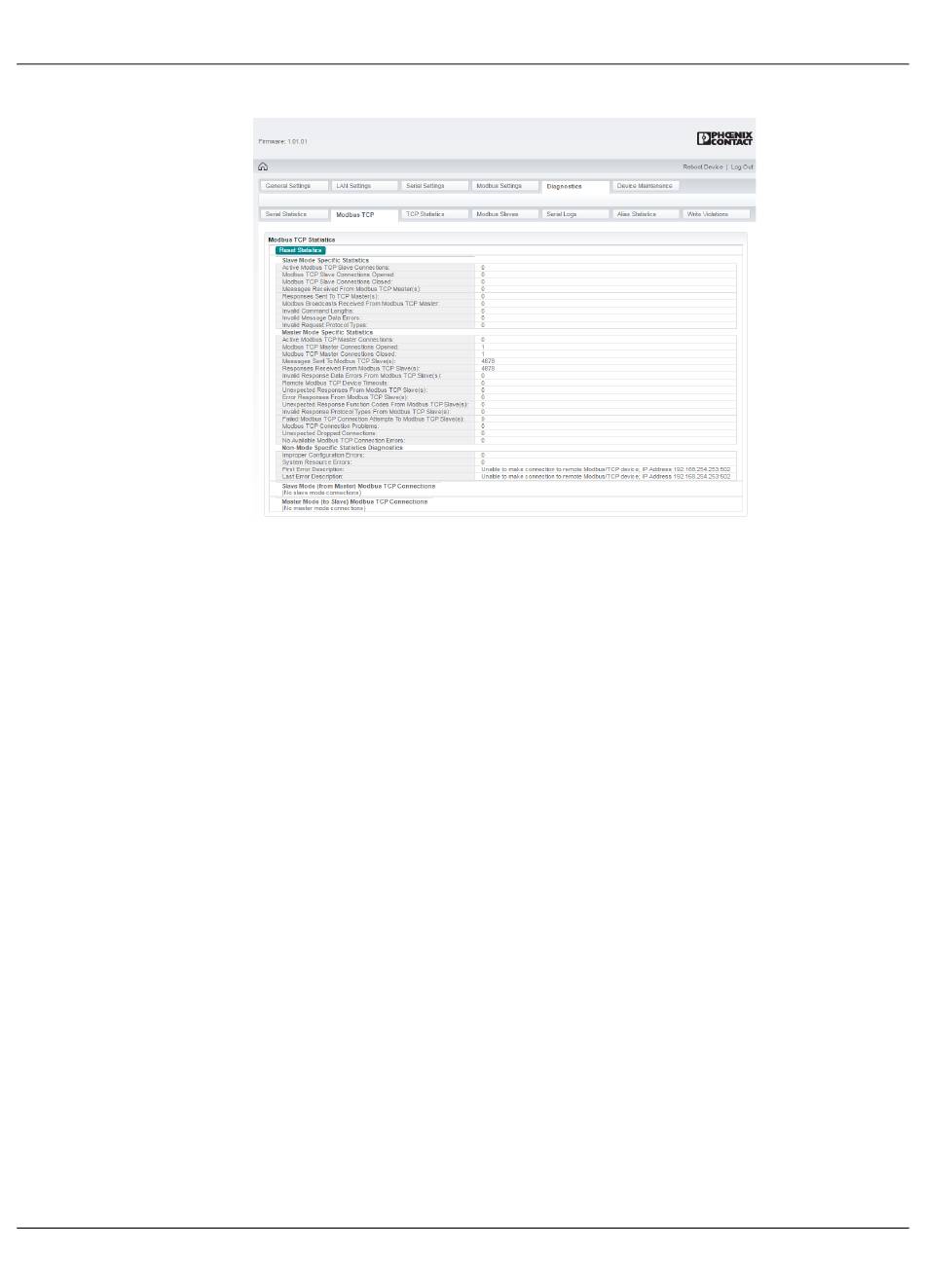

Bild 4-19 Seite „Modbus TCP"
Active Modbus TCP Slave Connections: Zeigt die aktuelle Anzahl der aktiven Mod-
bus/TCP-Server-Verbindungen an, die von einer Steuerung initiiert wurden.
Modbus TCP Slave Connections Opened: Zeigt die Gesamtzahl der geöffneten Mo-
dbus/TCP-Server-Verbindungen an.
Modbus TCP Slave Connections Closed: Zeigt die Gesamtzahl der geschlossenen
Modbus/TCP-Server-Verbindungen an.
Messages Received From Modbus TCP Master(s): Zeigt die Gesamtzahl der von
Modbus/TCP-Clients empfangenen Modbus/TCP-Meldungen an.
Responses Sent To TCP Master(s): Zeigt die Gesamtzahl der an Modbus/TCP-Cli-
ents übermittelten Modbus/TCP-Antworten an.
Modus Broadcasts Received From Modbus TCP Master: Zeigt die Gesamtzahl der
von Modbus/TCP-Clients empfangenen Modbus-Broadcast-Meldungen an.
Invalid Command Lengths: Zeigt die Anzahl der empfangenen Meldungen mit ungül-
tigen Befehlslängen an.
Invalid Message Data Errors: Zeigt die Anzahl der empfangenen Meldungen mit
Fehlern aufgrund ungültiger Meldungsdaten an. Diese Fehler treten auf, wenn der
GW MODBUS TCP/RTU... eine Meldung empfängt, die aufgrund fehlerhafter Mel-
dungsdaten nicht verarbeitet werden kann.
Invalid Request Protocol Types: Zeigt die Anzahl der empfangenen Meldungen mit
Fehlern aufgrund ungültiger Protokolle an. Dies tritt auf, wenn die Meldung mit einem
anderen als dem Modbus/TCP-Protokollwert Null empfangen wird.
Active Modbus TCP Master Connections: Zeigt die aktuelle Anzahl der aktiven Mo-
dbus/TCP-Client-Verbindungen an, die durch den GW MODBUS TCP/RTU... zu einem
Modbus/TCP-Server initiiert wurden.
Modbus TCP Master Connections Opened: Zeigt die Gesamtzahl der geöffneten
Modbus/TCP-Client-Verbindungen an.
Modbus TCP Master Connections Closed: Zeigt die Gesamtzahl der geschlosse-
nen Modbus/TCP-Client-Verbindungen an.
Messages Sent To Modbus TCP Slave(s): Zeigt die Gesamtzahl der an entfernte
Modbus/TCP-Server übermittelten Meldungen an.
