GW MODBUS TCP/RTU 2E/4DB9
Der GW MODBUS TCP/RTU 2E/4DB9 verfügt über zwei Ethernet-Ports mit integrierter
Switch-Funktionalität sowie vier serielle RS-232/422/485-Schnittstellen mit D-SUB 9-An-
schlüssen.

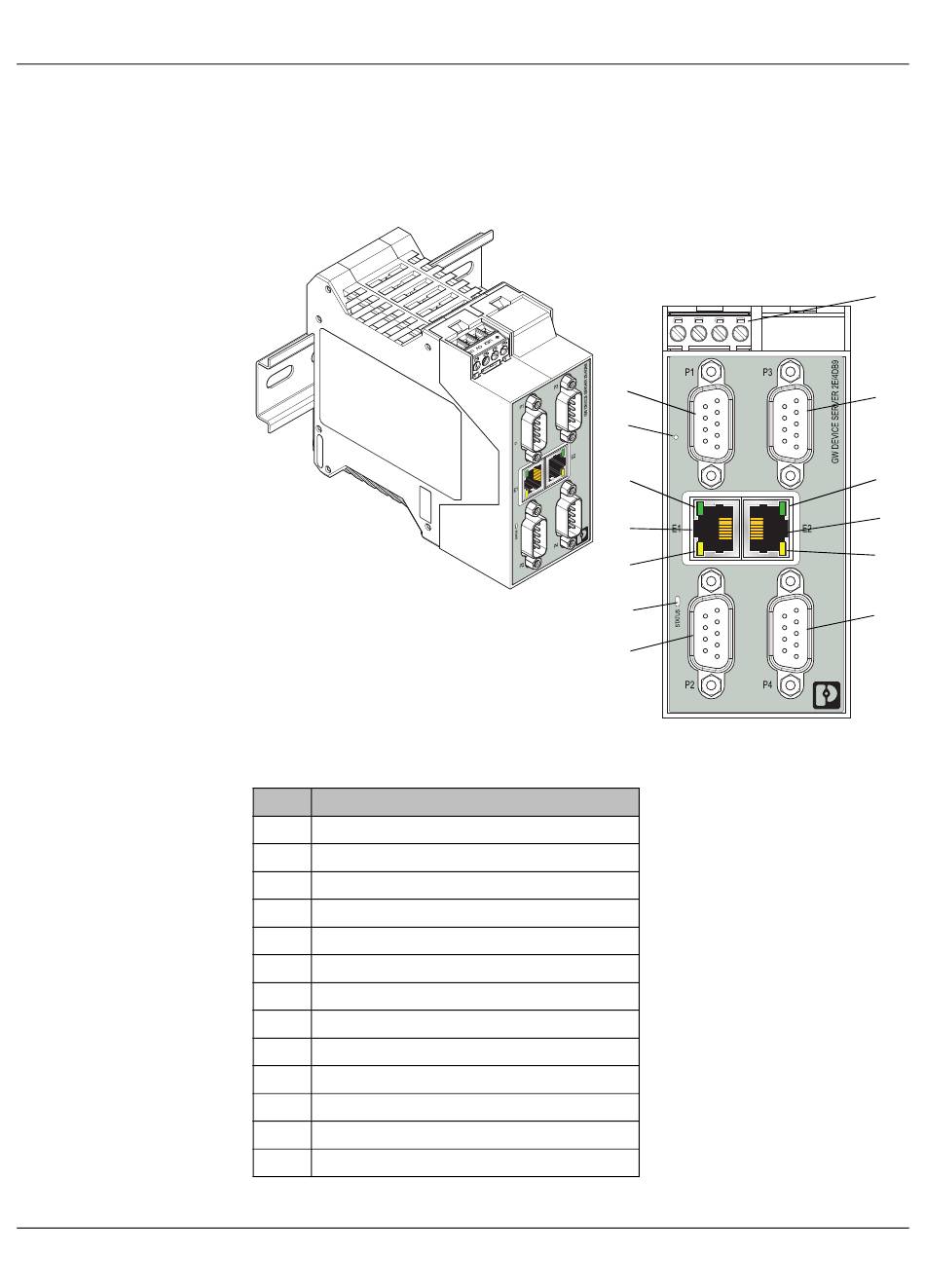

Bild 2-4 GW MODBUS TCP/RTU 2E/4DB9
Tabelle 2-5 GW MODBUS TCP/RTU 2E/4DB9 Aufbau
Pos. Beschreibung
1 Leistungssteckverbinder
2 D-SUB 9-Steckverbinder P3
3 Status-LED für Ethernet-Verbindung
4 Ethernet-Port E2 (RJ45)
5 Status-LED für Ethernet-Aktivität
6 D-SUB 9-Steckverbinder P4
7 D-SUB 9-Steckverbinder P2
8 Status-LED
9 Status-LED für Ethernet-Aktivität
10 Ethernet-Port E1 (RJ45)
11 Status-LED für Ethernet-Verbindung
12 Reset-Taster
13 D-SUB 9-Steckverbinder P1
13
12
11
10
9
8
7
PHOENIX CONTACT
Beschreibung
1
2
3
4
5
6
