4.7.1 Schnittstellenkonfiguration

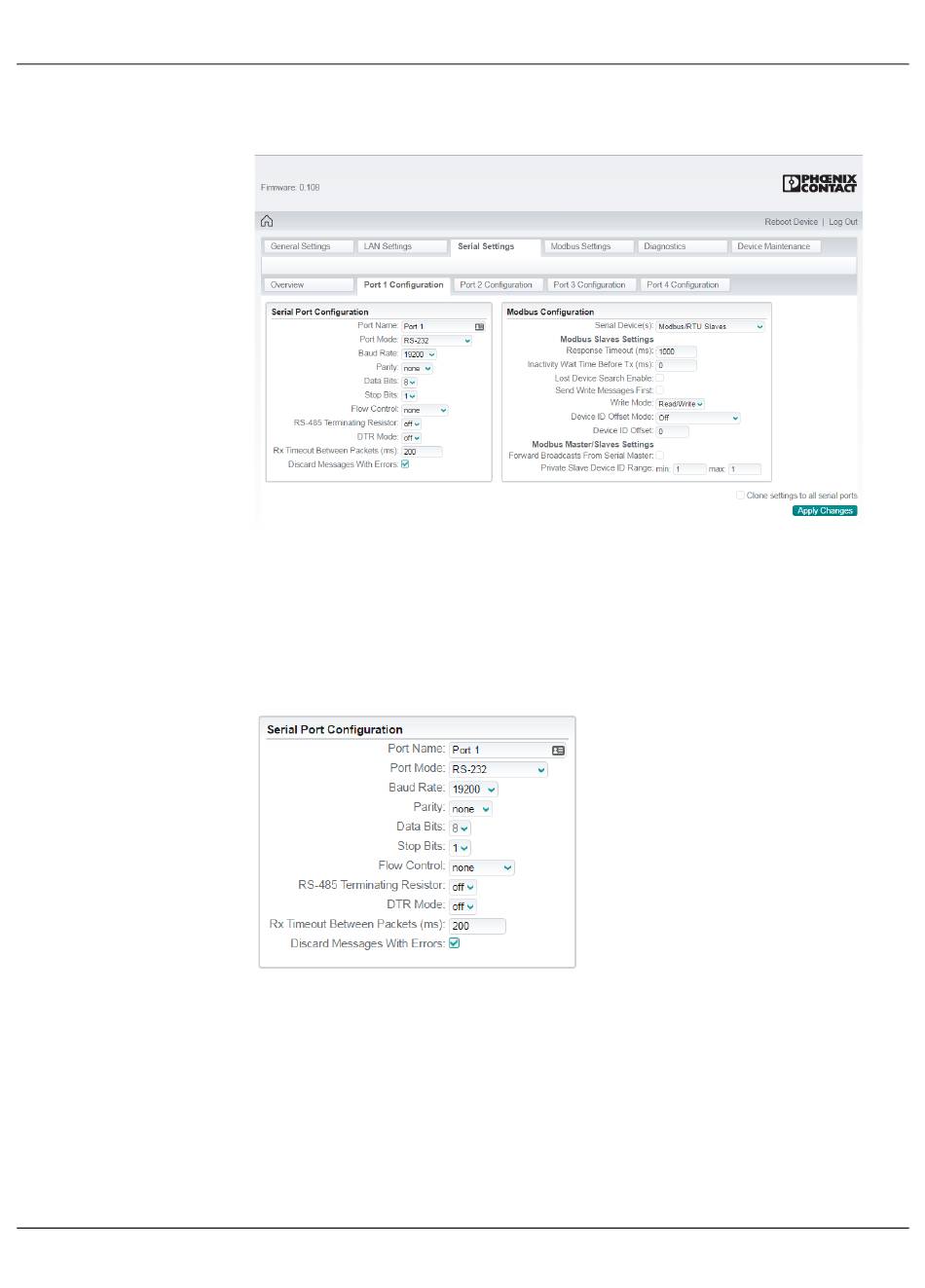

Bild 4-7 Seite „Serial Settings/Port 1 Configuration"
4.7.1.1 Konfiguration der seriellen Schnittstellen
Serielle Schnittstellen konfigurieren:
1. Klicken Sie auf der Seite „Serial Settings" auf die Registerkarte „Port Configuration".
2. Legen Sie in der Gruppe „Serial Port Configuration" die Einstellungen für jede serielle
Schnittstelle entsprechend dem angeschlossenen seriellen Gerät fest.
Bild 4-8 Seite „Serial Port Configuration"
Port Name: Geben Sie eine Bezeichnung für die Schnittstelle ein. Diese kann zur ein-
fachen Erkennung dem angeschlossenen Gerät entsprechen, beispielsweise „Versan-
detikett".
Port Mode: Wählen Sie die Betriebsart für die Schnittstelle aus. Verfügbar sind die Ein-
stellungen RS-232, RS-422,
RS-485 2-wire, RS-485 4-wire (M) und RS-485 4-wire (S), wobei „M" für Client und
„S" für Server steht. Bei Auswahl von RS-485 4-wire (M) ist der RS-485-Transmitter
am GW MODBUS TCP/RTU... immer aktiviert. Bei Auswahl von RS-485 4-wire (S) ist
