Regeln für Ethernet 10BASE-T
–
Maximal vier Repeater-Segmente sind zulässig.
–
Verwenden Sie Twisted-Pair-Kabel 10BASE-T der Kategorie 3 oder 5. Die maxi-
male Länge der einzelnen Kabel beträgt 100 m.
–
Regeln für Fast Ethernet 100BASE-TX
–
Maximal zwei Repeater-Segmente sind zulässig (für einen Hub der Klasse II). Ein
Hub der Klasse II kann direkt an einen anderen Fast-Ethernet-Hub der Klasse II
angeschlossen werden. Ein Hub der Klasse I kann nicht direkt an einen anderen
Fast-Ethernet-Hub angeschlossen werden.
–
Verwenden Sie Twisted-Pair-Kabel der Kategorie 5. Die maximale Länge der ein-
zelnen Twisted-Pair-Kabel beträgt 100 m.
–
Die Gesamtlänge der Twisted-Pair-Verkabelung (über direkt angeschlossene
Hubs) darf 205 m nicht überschreiten.
–
Vorgaben nach IEEE 802.3: Ein Netzwerk, das mit Repeatern zwischen den kommuni-
zierenden Geräten (PCs) arbeitet, unterliegt der 5-4-3-Regel für die Repeater-Anord-
nung im Netzwerk:
–
Im Netzwerk können maximal fünf Segmente verbunden werden.
–
Im Netzwerk können maximal vier Repeater verwendet werden.
–
Nur drei Segmente können über Benutzerverbindungen verfügen. Die anderen
beiden Segmente müssen als Repeater ohne Benutzerverbindungen fungieren.
3.4
Anschließen der Stromversorgung
VORSICHT:
Unsachgemäßes Anschließen kann zu Sachschäden und/oder schweren Personen-
schäden führen.
Dieses Gerät darf nur durch qualifiziertes Personal ans Stromnetz angeschlossen, in
Betrieb genommen und betrieben werden. Qualifiziertes Personal entsprechend den
Sicherheitshinweisen in diesem Dokument sind Personen, die befugt sind, Geräte,
Anlagen und Betriebsmittel nach den Standards der Sicherheitstechnik in Betrieb zu
nehmen, zu erden und zu kennzeichnen. Außerdem müssen diese Personen mit allen
Warnhinweisen und Instandhaltungsmaßnahmen in diesem Dokument vertraut sein.
Bei Nichtbeachtung der Warnhinweise sind Sachschäden und/oder schwere Perso-
nenschäden nicht auszuschließen.
Das Gerät kann an eine einzelne Spannungsquelle oder, bei Redundanzbetrieb, an zwei
Spannungsquellen angeschlossen werden. Die Stromversorgung des
GW MODBUS TCP/RTU... erfolgt über ein Netzteil mit +24 V DC SELV. Der Anschluss der
Stromversorgung erfolgt über steckbare COMBICON-Schraubklemmen (24 V und 0 V).

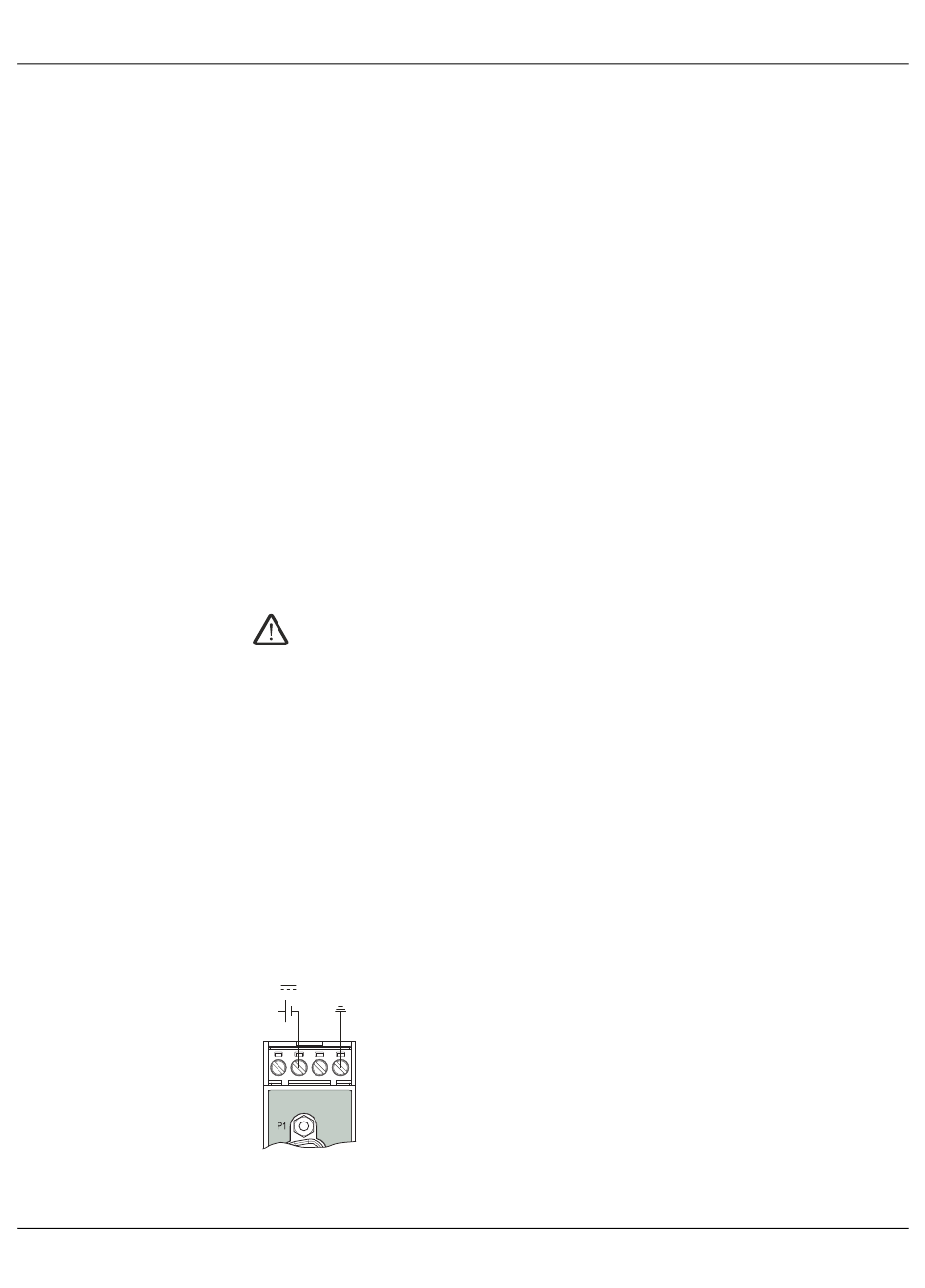

Bild 3-4
Anschluss einer einfachen Stromversorgung
