GW MODBUS TCP/RTU 2E/2DB9
Der GW MODBUS TCP/RTU 2E/2DB9 verfügt über zwei Ethernet-Ports mit integrierter
Switch-Funktionalität sowie zwei seriellen RS-232/422/485-Schnittstellen mit D-SUB 9-An-
schlüssen.

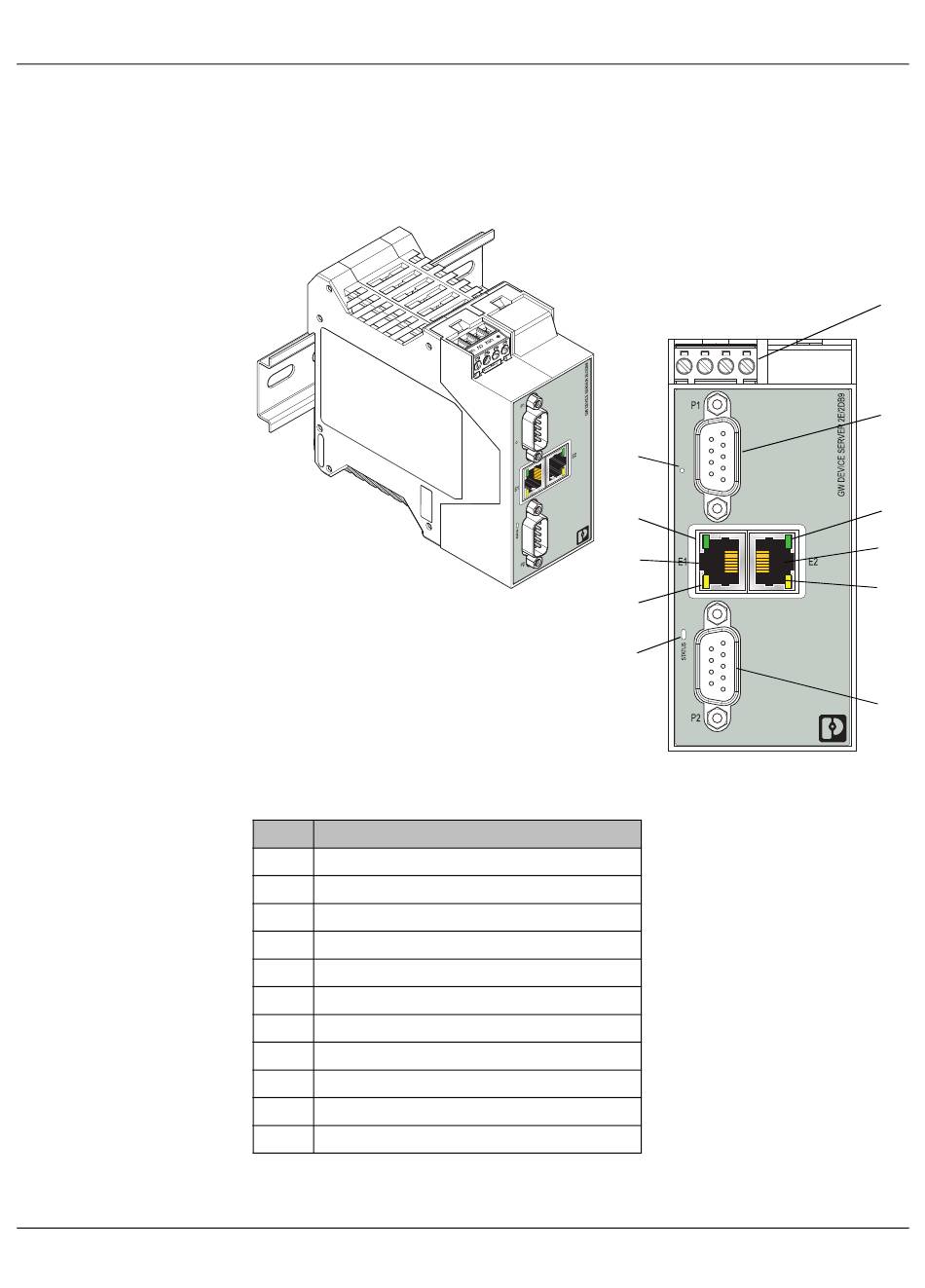

Bild 2-3 GW MODBUS TCP/RTU 2E/2DB9
Tabelle 2-4 GW MODBUS TCP/RTU 2E/2DB9 Aufbau
Pos. Beschreibung
1 Leistungssteckverbinder
2 D-SUB 9-Steckverbinder P1
3 Status-LED für Ethernet-Verbindung
4 Ethernet-Port E2 (RJ45)
5 Status-LED für Ethernet-Aktivität
6 D-SUB 9-Steckverbinder P2
7 Status-LED
8 Status-LED für Ethernet-Aktivität
9 Ethernet-Port E1 (RJ45)
10 Status-LED für Ethernet-Verbindung
11 Reset-Taster
11
10
9
8
7
1
2
3
4
5
6
