Dropped TX Responses: Zeigt die Anzahl der Antworten an, die über die TCP/IP-Ver-
bindung(en) abgeschickt werden sollten, jedoch fallengelassen wurden. Dies tritt nor-
malerweise beim unerwarteten Schließen einer oder mehrerer Verbindungen auf.
RX Byte Count (From Application): Zeigt die Anzahl der über die TCP/IP-Verbin-
dung(en) empfangenen Bytes an.
RX Message Count: Zeigt die Anzahl der über die TCP/IP-Verbindung(en) empfange-
nen Meldungen an.
Dropped RX Messages Due to Congestion: Zeigt die Anzahl der wegen Überlastung
des GW MODBUS TCP/RTU... fallengelassenen Meldungen an. Dies tritt normaler-
weise auf, wenn Anwendungen Meldungen schneller absetzen, als die Server-Geräte
antworten können.
Dropped Invalid Or Incomplete RX Messages: Zeigt die Anzahl der Meldungen von
den Anwendungen an, die wegen eines ungültigen Modbus-Meldungsformats oder
einer unvollständigen Modbus-Meldung fallengelassen wurden.
Dropped RX Messages Due To Invalid CRCs: Zeigt die Anzahl der Meldungen von
den Anwendungen an, die wegen eines ungültigen Modbus/RTU CRC oder Mod-
bus/ASCII LRC fallengelassen wurden.
3. Über die Schaltfläche „Reset Statistics" können die angezeigten Statistiken aktualisiert
werden.
4.9.3 Modbus-Server-Geräte
Auf der Seite „Modbus Slaves" werden der Gerätestatus und Statistiken für alle Geräte an-
gezeigt, die lokal an eine oder mehrere Schnittstellen oder über eine Remote-Modbus/TCP-
Geräteverbindung angeschlossenen sind.
Anzeige der Modbus-Server-Statistik:
1. Klicken Sie auf die Registerkarte „Diagnostics".
2. Klicken Sie die Registerkarte „Modbus Slaves" an.

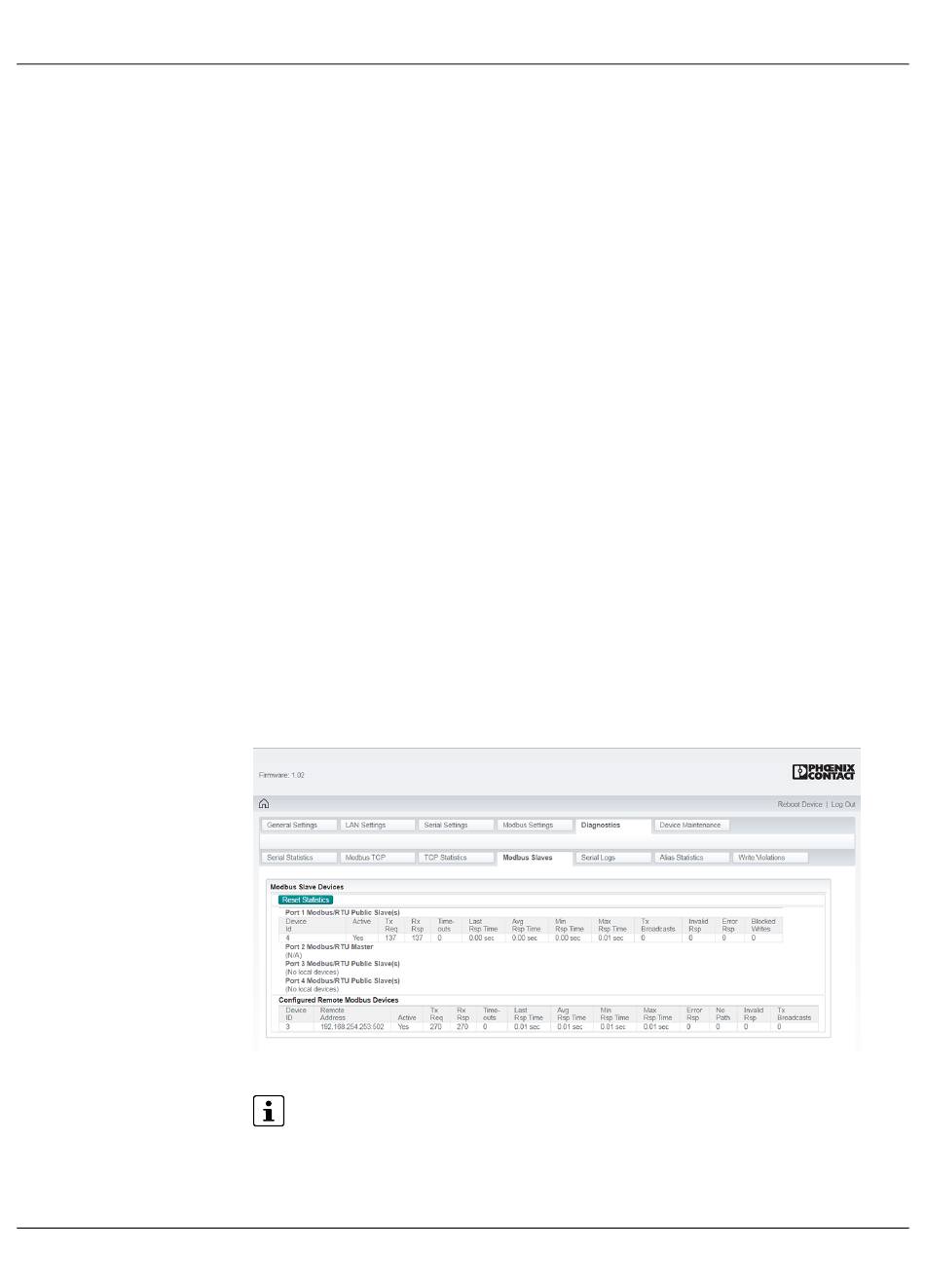

Bild 4-21 Seite „Modbus Slaves"
Device ID: Zeigt die Geräte-ID des entsprechenden Geräts an.
Bei aktiviertem Modus Offset Geräte-ID wird die tatsächliche über die serielle Schnitt-
stelle übertragene Geräte-ID als (SP=xxx) angezeigt.
