4.8.5 Aliasing von Geräte-IDs
Viele Modbus-Geräte verfügen über eine feste ID, und dies kann bei der Verbindung meh-
rerer Geräte in einem einzigen Netzwerk Probleme verursachen. Die Funktion „Device ID
Aliasing" ermöglicht die Maskierung von Modbus-Geräte-IDs, um im Netzwerk eindeutige
Geräte zu simulieren.
Nach entsprechender Konfiguration übermittelt ein Modbus-Client über die Rx-Geräte-ID
einen Befehl und erhält Antworten. Der Befehl wird intern mittels der Tabelle „Device ID
Alias" an die Geräte-ID geroutet. In der nachfolgenden Tabelle werden einige Beispiele für
das Aliasing von Geräte-IDs gezeigt:
Tabelle 4-3 Beispiele für Alias-Geräte-ID
Rx-Geräte-ID Alias der
Geräte-ID
1 10
50 5
100 254
10 10

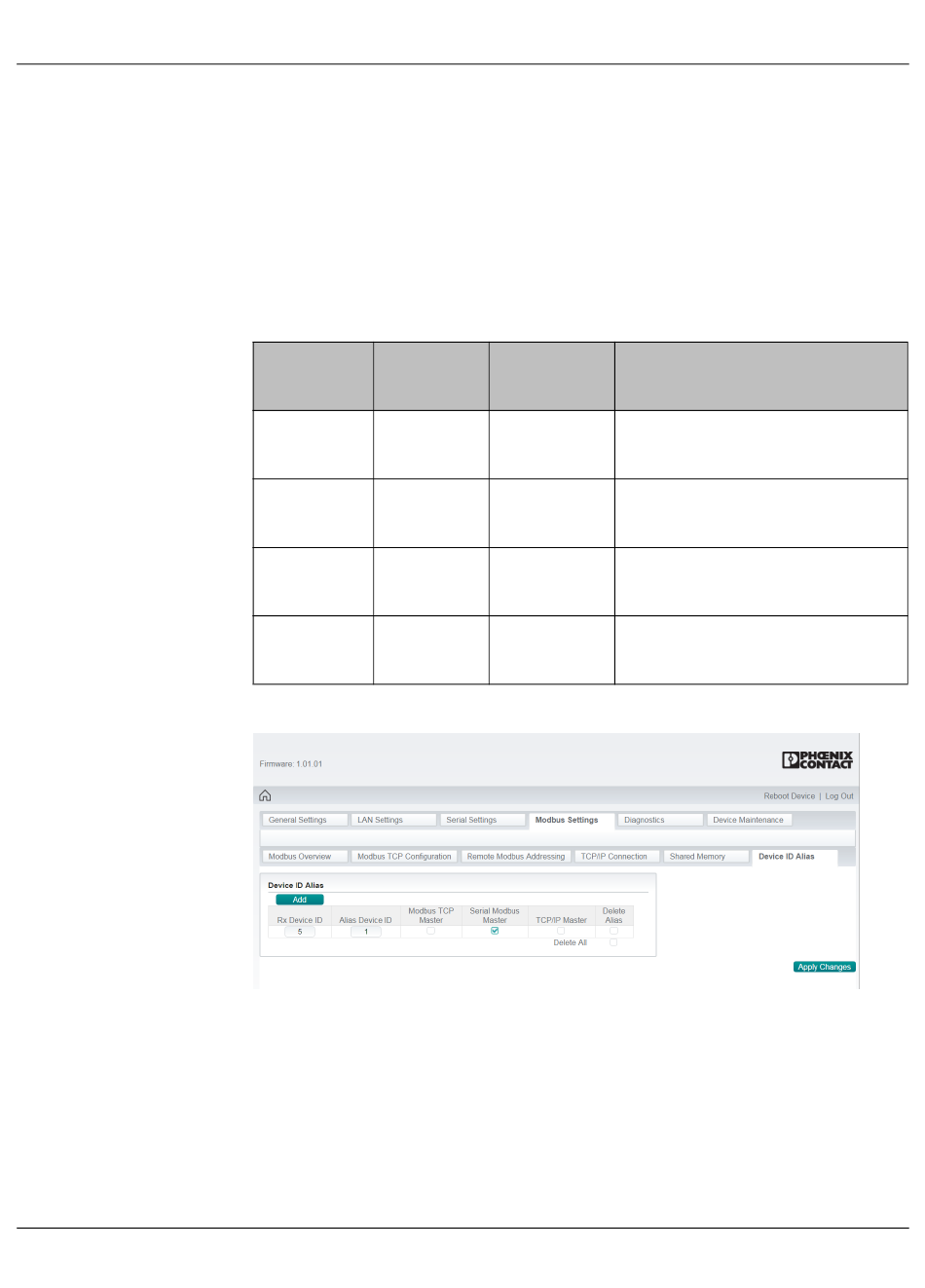

Bild 4-17 Seite „Device ID Alias"
Einen Geräte-ID-Alias zur Tabelle hinzufügen:
1. Klicken Sie auf der Seite „Modbus Settings" die Registerkarte „Devices Alias ID" an.
2. Nehmen Sie in der Gruppe „Device Alias ID" die gewünschten Anpassungen vor.
Rx Device ID: Geben Sie die vom Modbus-Client erhaltene Geräte-ID ein.
Alias Device ID: Geben Sie die vom GW MODBUS TCP/RTU... adressierte Geräte-ID
ein. Dies ist die „künstliche" ID des Modbus-Servers.
Modbus TCP Master: Diese Funktion wendet die Alias-Konfiguration auf Meldungen
an, die von Modbus/TCP-Clients empfangen wurden.
Konfiguration und Inbetriebnahme
Geräte-ID der Beschreibung
gerouteten
Meldung
10 Meldungen mit der empfangenen Ge-
räte-ID 1 bis 10 umwandeln. Meldung
mit Geräte-ID 10 routen.
5 Meldungen mit der empfangenen Ge-
räte-ID 50 bis 5 umwandeln. Meldung
mit Geräte-ID 5 routen.
254 Meldungen mit empfangener Geräte-
ID 100 bis 254 umwandeln. Meldung
mit Geräte-ID 254 routen.
10 Konfigurationsversuch ungültig. An
der Geräte-ID wird keine Änderung
vorgenommen.
