Demontage:
1. Lösen Sie den Verriegelungsmechanismus (A) am Rastfuß des Geräts mit einem ge-
eigneten Schraubendreher.
2. Halten Sie das Gerät am Gehäusedeckel und schwenken Sie es vorsichtig nach
oben (B).
3. Nehmen Sie das Gerät von der Tragschiene herunter (C).

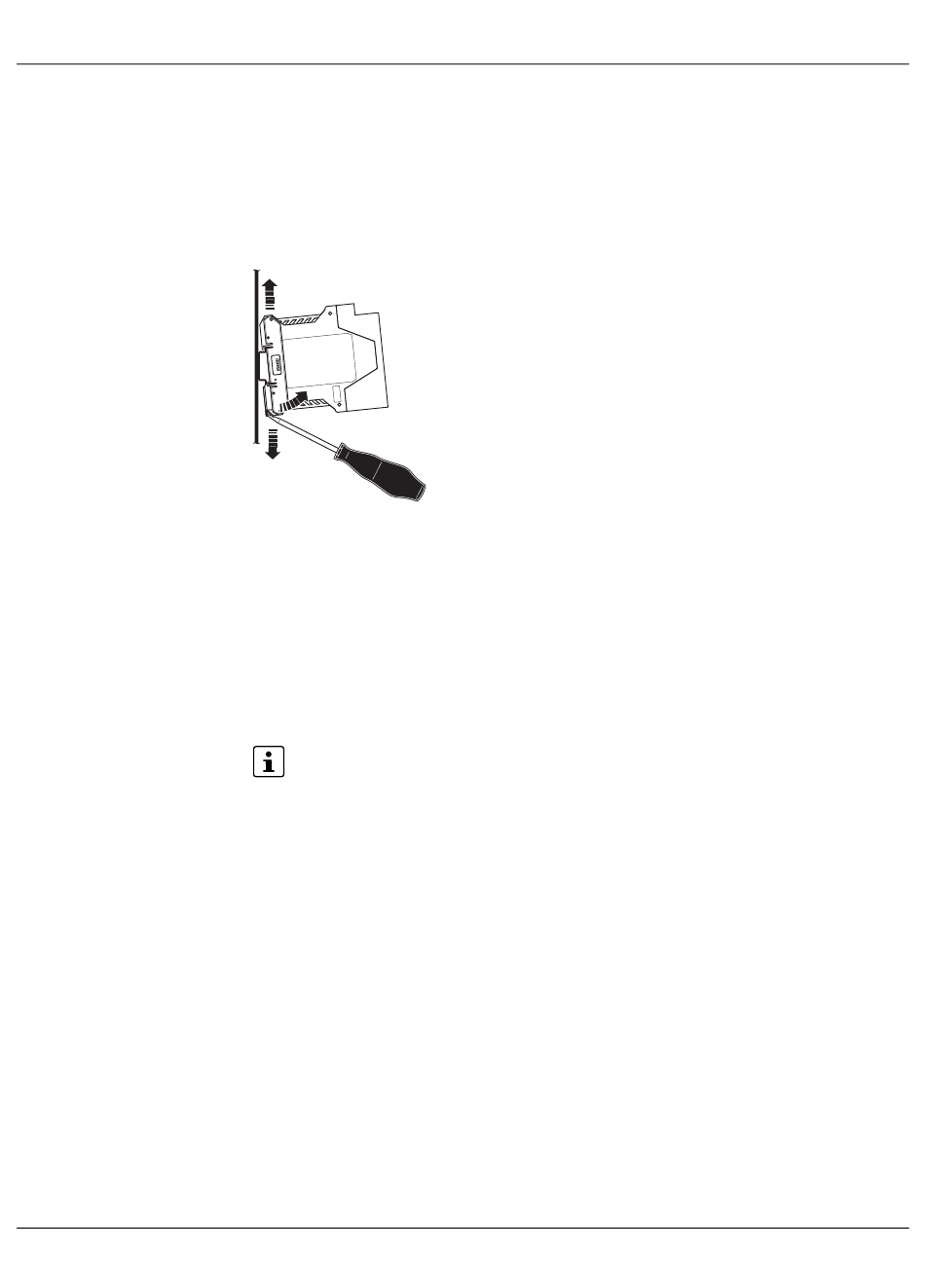

Bild 3-2 Entfernen von der Tragschiene
C
B
A
3.3 Datenschnittstellen
3.3.1 V.24 (RS-232)-Kabel anschließen
Der D-SUB 9-Steckverbinder kann als RS-232-, RS-422- oder RS-485-Schnittstelle einge-
setzt werden. Die RS-232-Schnittstelle ist eine Datenendeinrichtung (DEE) und verhält sich
wie ein PC. Zum Anschluss an einen PC ist ein Nullmodemkabel oder ein Adapter erforder-
lich.
Die V.24 (RS-232)-Schnittstelle des GW MODBUS TCP/RTU... ist eine DEE-Zuord-
nung.
