der RS-485-Transmitter nur aktiviert, wenn der GW MODBUS TCP/RTU... Daten zu
versenden hat. Dies ist wichtig, wenn ein Multidrop-Netzwerk mit einer Vierdraht-RS-
485 installiert wird.
Baud rate: Wählen Sie die Baud-Rate der seriellen Schnittstelle aus. Unterstützt wer-
den: 300 Bit/s, 600 Bit/s, 1200 Bit/s, 2400 Bit/s, 4800 Bit/s, 9600 Bit/s, 19200 Bit/s,
38400 Bit/s, 57600 Bit/s, 115200 Bit/s und 230400 Bit/s.
Parity: Auswahl odd, even, mark, space oder none.
Data Bits: Auswahl 5, 6, 7 oder 8 Datenbits.
Stop Bits: Auswahl 1 oder 2 Stoppbits.
Flow Control: Für die Flusssteuerung der RS-232 stehen die Optionen Hardware
RTS/CTS, Software Xon/Xoff, Half-Duplex und None zur Auswahl.
RS-485 Terminating Resistor: Der Abschlusswiderstand wird nur in RS-485-Netz-
werken verwendet. Wenn der GW MODBUS TCP/RTU... das letzte Gerät im RS-485-
Netzwerk ist, den Abschlusswiderstand aktivieren.
DTR Mode: Auswahl on all the time oder off all the time, wenn eine Verbindung an
dieser Schnittstelle hergestellt wird.
Rx timeout between packets: Dies ist der maximal zulässige Abstand zwischen emp-
fangenen Bytes, bis die empfangene Modbus-Meldung als abgeschlossen betrachtet
wird. Als Standardwert ist 200 ms eingestellt.
Discard packets with errors: Wenn diese Option aktiviert ist, werden alle Pakete mit
Paritäts-, Rahmen- oder Überlauffehlern verworfen.
4.7.1.2 Modbus-Konfiguration
Serielle Schnittstellen konfigurieren:
1. Klicken Sie auf der Seite „Serial Settings" auf die Registerkarte „Port Configuration".
2. Legen Sie unter der Registerkarte „Modbus Configuration" die Modbus-Einstellungen
fest.

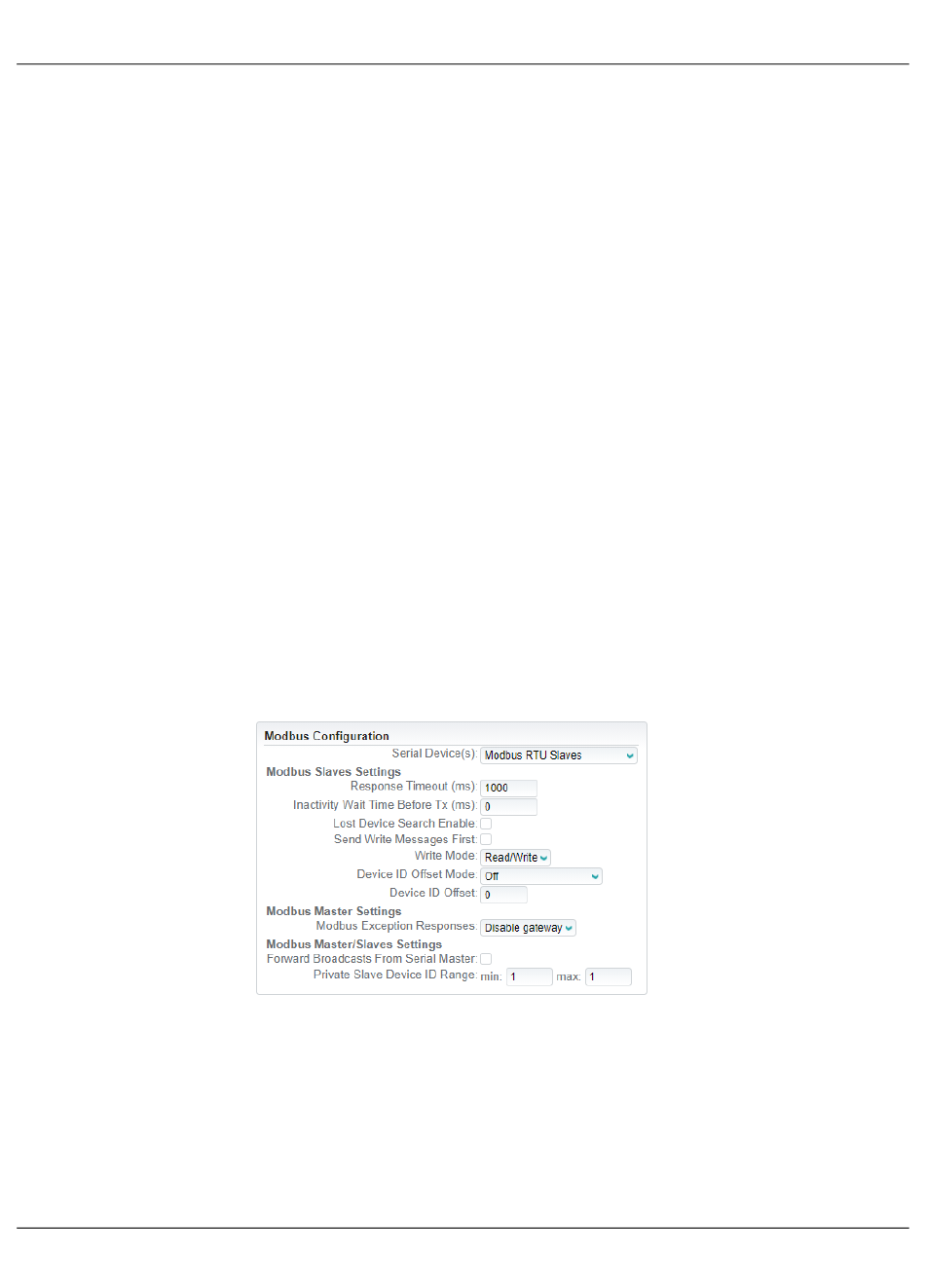

Bild 4-9 Seite „Modbus Configuration"
Serial Device: Wählen Sie den Typ der an diese Schnittstelle angeschlossenen Mod-
bus-Geräte aus.
– Modbus/RTU Slaves konfiguriert die serielle Schnittstelle für die Kommunikation
mit Modbus/RTU-Servern.
– Modbus ASCII Slaves konfiguriert die serielle Schnittstelle für die Kommunikation
mit Modbus ASCII-Servern.
– Modbus/RTU Master konfiguriert die serielle Schnittstelle für die Kommunikation
mit einem Modbus/RTU-Client.
