Phoenix Contact GW MODBUS TCP/RTU 1E/1DB9 Anwenderhandbuch Seite 56

GW MODBUS TCP/RTU...
56/70
PHOENIX CONTACT
5.3.1.3 COM-Port-Redirector-Software konfigurieren
Zur Verwendung virtueller COM-Schnittstellen:
1. Starten Sie das Programm mit einem Doppelklick auf das Desktopsymbol. Klicken Sie
in der oberen linken Ecke auf „New Port".

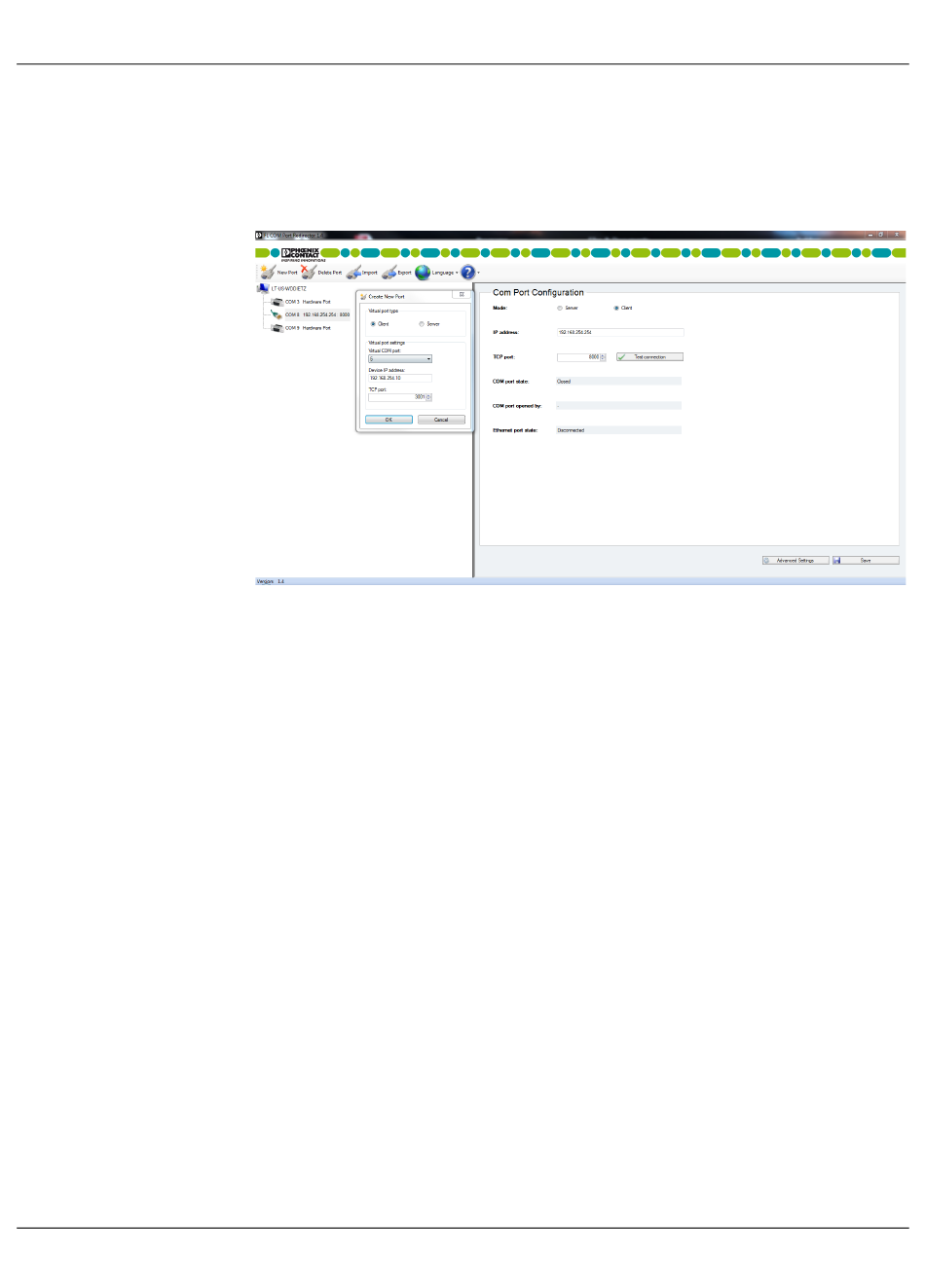

Bild 5-4 Dialogfeld „Create New Port"
2. Klicken Sie auf „Client" und wählen Sie die Art der virtuellen Schnittstelle aus.
3. Wählen Sie aus dem Drop-down-Menü unter „Virtual COM port" eine Schnittstellen-
nummer aus.
4. Geben Sie die IP-Adresse des GW MODBUS TCP/RTU... in das Feld „Device IP ad-
dress" ein.
5. Tragen Sie in das Feld „TCP port" 8000 ein.
6. Klicken Sie auf „OK", um den Dialog zu schließen.
7. Klicken Sie zur Überprüfung der Verbindung mit dem GW MODBUS TCP/RTU... die
Schaltfläche „Test Connection" an.
3762_de_C
